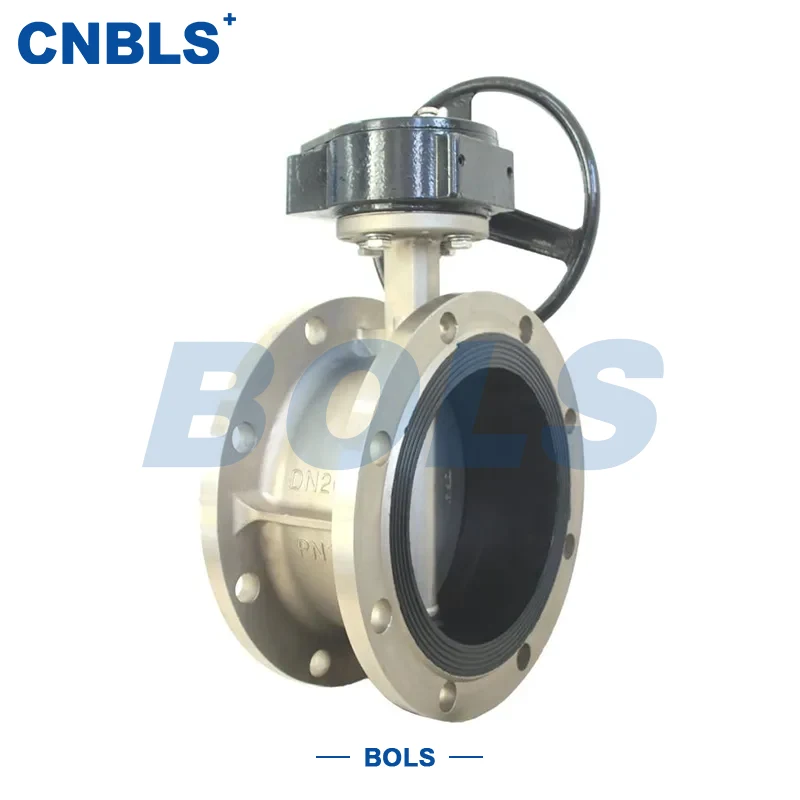

Højtydende ventilationssommerfugleventiler

Højtydende ventilationssommerfugleventiler er specielt designet til industriel ventilation og støvfjernelsessystemer, der arbejder under lavt tryk og forhold med stor diameter. Ventilhuset og de primære trykbærende komponenter er fremstillet af rustfrit stålmaterialer såsom SS304, SS316, SS304L og SS316L, hvilket sikrer stabil ydeevne i miljøer med ætsende gas, støvbelastet luft og højtemperatur røggas.

Denne serie vedtager en koncentrisk (midterlinje) butterflyventilstruktur med flangeforbindelser og ventilationspligtigt tætningsdesign (W-type). Den fokuserer på at opfylde kravene til stor flowkapacitet, lav modstand og pålidelig åbning og lukning i ventilationsrørledninger.

De to modeller deler den samme ventilstruktur og tætningskoncept, hvor hovedforskellen er aktuatortypen:

D641W: Pneumatisk ventilationsspjældventil, betjent af en luftaktuator

D941W: Elektrisk ventilationsspjældventil, betjent af en elektrisk aktuator

Ventilationssommerfugleventilen i rustfrit stål er meget udbredt i metallurgi, elproduktion, kemisk behandling, byggematerialer, minedrift og miljøbeskyttelsesprojekter.

Struktur og arbejdsprincip

Koncentrisk strukturdesign

Højtydende ventilationssommerfugleventiler har en koncentrisk struktur, hvor skivecentret falder sammen med spindlens centrum. Under drift roterer skiven omkring spindelaksen:

Enkel struktur med færre komponenter

Jævn strømningsvej og lav luftstrømsmodstand

Lavt driftsmoment, velegnet til ventilationssystemer med stor diameter

Denne struktur giver god stabilitet og omkostningseffektivitet til lavtryks- og højflowventilationsapplikationer.

Flangeforbindelse

Ventilhuset har integrerede flanger i begge ender, hvilket muliggør direkte boltning til standardventilationsrørledningsflanger:

Nøjagtig installationsplacering

Ensartet spændingsfordeling

Nem vedligeholdelse og udskiftning

Fælles flangestandarder omfatter GB/T 9113 og ANSI B16.5.

Nøglefunktioner

Fuld rustfri stålkonstruktion

Hovedkomponenter såsom krop, skive og frempind er lavet af rustfrit stål, hvilket giver:

Fremragende korrosions- og oxidationsbestandighed

Velegnet til svovl- og klorholdige gasser

Strukturel stabilitet under højtemperaturventilationsforhold

Ventilationspligtig tætningsdesign (W-type)

Ventilen er udstyret med en tætningsstruktur specielt designet til ventilationstjenester:

Valgfri metal-til-metal tætning eller komposit tætning (FKM + rustfrit stål)

Balanceret tætningspålidelighed og slidstyrke

Lækagehastighed i overensstemmelse med JB/T 8692 ventilationsspjældventilstandarder

Stor diameter, design med lav modstand

Med nominelle diametre fra DN100 til DN2000 opretholder ventilen:

Lavt tryktab over ventilen

Stabil åbnings- og lukkeydelse

Velegnet til systemer med stor luftmængde og lavt driftstryk

Automationsvenlig aktivering

Både pneumatiske og elektriske aktiveringsmuligheder understøtter nem integration i automatiserede kontrolsystemer, hvilket gør de højtydende ventilationsspjældventiler velegnede til centraliserede og fjernstyringsapplikationer.

Aktuator sammenligning

Tekniske parametre

Materialespecifikation

Ansøgninger

Højtemperatur røggasventilation i metallurgi

Kedelventilation og afsvovlingsanlæg i kraftværker

Støvopsamlings- og udstødningssystemer i kemi- og byggematerialeindustrien

Mine ventilation og miljøbeskyttelse projekter

Industrianlæg og store bygningsluftbehandlingssystemer

I disse applikationer bruges den rustfri stålventilationssommerfugleventil hovedsageligt til luftstrømslukning, flowregulering og systemflowretningskontrol.

Retningslinjer for udvælgelse

Vælg passende rustfri stålkvalitet i henhold til gaskorrosivitet

Match tryk- og temperaturklassificeringer med systemdesignbetingelser

Vær opmærksom på kropsstyrke ved applikationer med stor diameter

Vælg pneumatisk eller elektrisk aktivering baseret på stedets kontrolkrav

Drift og vedligeholdelse

Rens støv fra tætningsflader regelmæssigt for at forhindre ophobning

Anvend gradvis opvarmning under opstart ved høj temperatur

Sørg for stabilt lufttilførselstryk til pneumatiske ventiler

Efterse aktuatorens smøring og elektriske forbindelser med jævne mellemrum

Produktoversigt

Rustfrit stål D641W / D941W Ventilationssommerfugleventil har en koncentrisk struktur, rustfri stålkonstruktion og ventilationspligtigt tætningsdesign. Med fleksible pneumatiske eller elektriske aktiveringsmuligheder giver denne ventilationssommerfugleventil i rustfrit stål pålidelig ydeevne til industrielle ventilationssystemer, der kræver stabil drift og automatiseringskompatibilitet.
