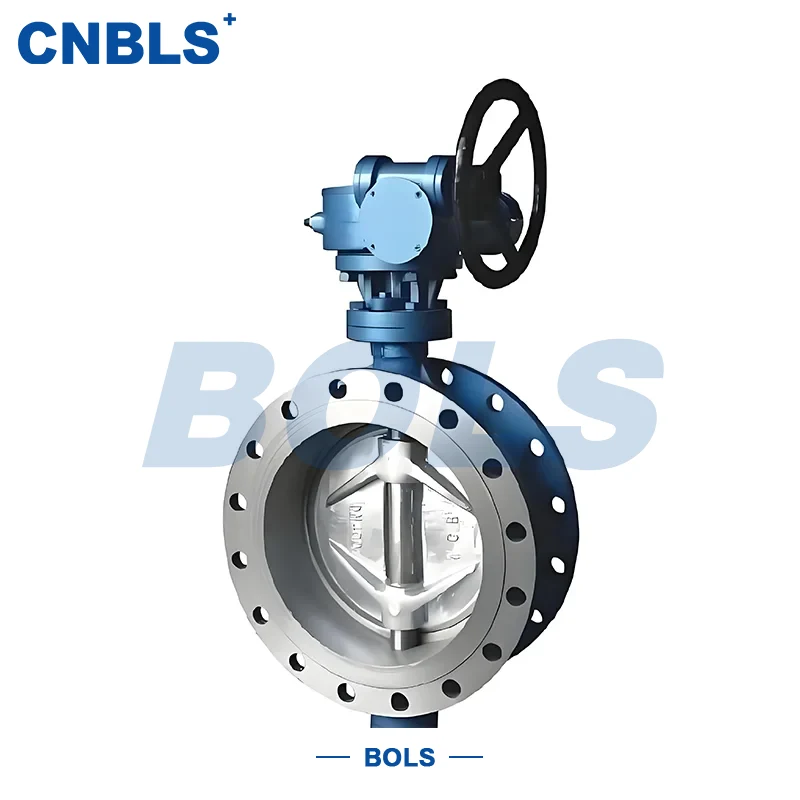

Rustfrit stål Elektriske Flangede Metal Hard-Seal Butterfly Ventiler

De rustfrit stål Elektriske Flanges Metal Hard-Seal Butterfly Valves er en industriel sommerfugleventil med en tredobbelt forskudt struktur, elektrisk aktuator drev og flangeforbindelse. Dens ventilhus og nøgletrykbærende komponenter er fremstillet af 304, 316, 304L, 316L rustfrit stål eller duplex rustfrit stål med et metal-til-metal hårdt-forseglingsdesign.

Aktiveret af elektriske aktuatorer, der modtager styresignaler, driver ventilen spindelen til at rotere skiven, hvilket muliggør fjernbetjening til-sluk eller kontinuerlig regulering af medier i rørledninger. Den tredobbelte forskudte struktur reducerer effektivt friktionen på forseglingsoverfladen og opretholder en stabil tætningsydelse, selv under høje temperaturer, højt tryk og partikelholdige medieforhold.

Denne elektriske, hårdforseglede metal-flangeventil i rustfrit stål balancerer korrosionsbestandighed, slidstyrke og strukturel holdbarhed, hvilket gør den ideel til industrielle systemer, der kræver høj automatisering og fungerer under barske forhold.

Struktur og arbejdsprincip

1.Triple-Offset strukturdesign

D943H-serien vedtager en klassisk tredobbelt forskudt sommerfugleventilstruktur:

Første forskydning: Spindelaksen er forskudt fra ventilhusets centrum.

Anden forskydning: Spindelaksen er forskudt fra tætningsfladens centrum.

Tredje offset: Forseglingsparret danner en skrå keglestruktur.

Dette design gør det muligt for skiven at frigøres fra ventilsædet i den indledende fase af åbning og lukning, undgår ridser af tætningsfladen, reducerer effektivt slid og forlænger levetiden.

2.Elektrisk køretilstand

Ventilen er udstyret med en elektrisk aktuator, tilgængelig i to typer:

● On-off Type (to-positions kontrol)

● Reguleringstype (proportional kontrol med 4–20mA signal)

Aktuatoren konverterer elektriske signaler til mekanisk drejningsmoment, der driver den koordinerede bevægelse af spindlen og skiven for at opnå stabile, gentagelige on-off eller regulerende handlinger.

3. Nøglefunktioner

All-rustfrit stål trykbærende struktur

Ventilhuset, flangerne og hovedtrykbærende komponenter er integreret støbt eller smedet af rustfrit stål og tilbyder:

● Fremragende korrosionsbestandighed

● Stabil højtemperaturstyrke

● Forenelighed med sure, alkaliske, chloridholdige eller svovlholdige medier

Metal Hard-Seal Design

Metal-til-metal tætningsparret kan valgfrit overlejres med stellit eller nikkelbaseret legering, med:

● Ingen blødgøring eller ældning under høje temperaturer

● Tilpasning til hyppig åbning/lukning og partikelholdige medier

● Overholdelse af API 609 Klasse V krav til lækageklassificering

Flangeforbindelse

Det vedtager standard flangeforbindelse, der overholder nationale eller amerikanske standarder, letter installation og vedligeholdelse og er velegnet til rørledningssystemer med mellem til stor diameter.

Kompatibilitet med automationssystemer

Disse rustfrit stål elektriske flangede metal-hard-seal sommerfugleventiler kan integreres direkte i DCS, PLC og andre kontrolsystemer, understøtter fjernbetjening og statusfeedback og er velegnet til kontinuerlig drift og centraliserede kontrolscenarier.

Tekniske parametre

Materialespecifikation

Ventilhus

Ventilskive

Spindel & ventilsæde

● Frempind: A182 F304 / F316 / F51

● Ventilsæde: Rustfrit stål, stellit eller nikkelbaseret legering

Ansøgninger

Disse rustfrit stål elektriske flangede metal hard-seal sommerfugleventiler er meget udbredt inden for følgende områder:

● Petrokemiske anlæg

● Strøm- og varmeanlæg

● Metallurgiske og højtemperatur røggasrørledninger

● Kulkemiske og syngassystemer

● Kommunale varme- og industrielle damprørsnet

Typiske medier omfatter højtemperaturdamp, overophedet damp, støvfyldt røggas, olieprodukter, ætsende kemiske medier og højtemperaturvand.

Retningslinjer for udvælgelse

Materialevalg

Vælg 304, 316 eller duplex rustfrit stål baseret på medium korrosivitet og temperatur. Til partikelholdige forhold skal du vælge skiver med hårdlegeringssvejsning.

Tryk og momenttilpasning

Til applikationer med stor diameter eller højtryk skal ventilen udstyres med en elektrisk aktuator med højt drejningsmoment for at sikre pålidelig åbning og lukning.

Kontroltilstand Bekræftelse

Vælg tænd-sluk-typen for enkle åbnings-/lukkeopgaver; vælg reguleringstypen til flow- eller trykreguleringsbehov.

Flange Standard Ensartethed

Sørg for, at ventilflangen fuldt ud matcher rørledningsflangen med hensyn til trykklasse og tætningsfladetype.

Kort drift og vedligeholdelse

● Efterse ventilhuset, flanger, aktuator og signalledninger før idriftsættelse.

● Ved højtemperaturapplikationer skal du varme langsomt op for at undgå termisk stød.

● Kontroller regelmæssigt tætningsydelsen og aktuatorens driftsstatus.

● I tilfælde af lækage eller blokering, udfør kun vedligeholdelse, efter at systemet er trykløst.

Teknisk oversigt

Ved at kombinere en tredobbelt forskudt struktur, trykbærende design i helt rustfrit stål og metal-hard-seal-teknologi, leverer dette produkt stabil drift under høje temperaturer, højt tryk og komplekse medieforhold. De elektriske, hårdtlukkede metal-flangeventiler i rustfrit stål er velegnede til industrielle rørledningssystemer med strenge krav til pålidelighed, automatisering og levetid.
