Hvorfor er en todelt højplatformsflangekugleventil et smart valg til moderne industriel rørledningskontrol

Abstrakt:Valg af den rigtige ventil kan direkte påvirke rørledningssikkerhed, automatiseringseffektivitet, vedligeholdelsesomkostninger og langsigtet driftsstabilitet. DeTodelt kugleventil med høj platformsflangefraBolaisier designet til industrielle afspærringsapplikationer, hvor pålidelig tætning, lav strømningsmodstand, fleksibel mediekompatibilitet og aktuatorintegration er afgørende. Med et legeme i to dele, tætningsstruktur med flydende kugle, spindelpakning af forskruning og ISO5211 høj monteringsplatform giver denne ventil en praktisk løsning til vand, olie, gas, damp, kemikalier, HVAC og andre industrielle rørledningssystemer.

Indholdsfortegnelse

• Hvad er en todelt højplatformsflangekugleventil?
• Hvordan forbedrer dens struktur rørledningens ydeevne?
• Hvad er de vigtigste fordele?
• Hvordan sammenlignes bløde og metalhårde tætninger?
• Hvad er de vigtigste tekniske parametre?
• Hvor kan denne kugleventil bruges?
• Hvordan skal købere vælge den rigtige ventil?
• Hvorfor vælge Bolaisi som ventilproducent?
• Ofte stillede spørgsmål
• Konklusion

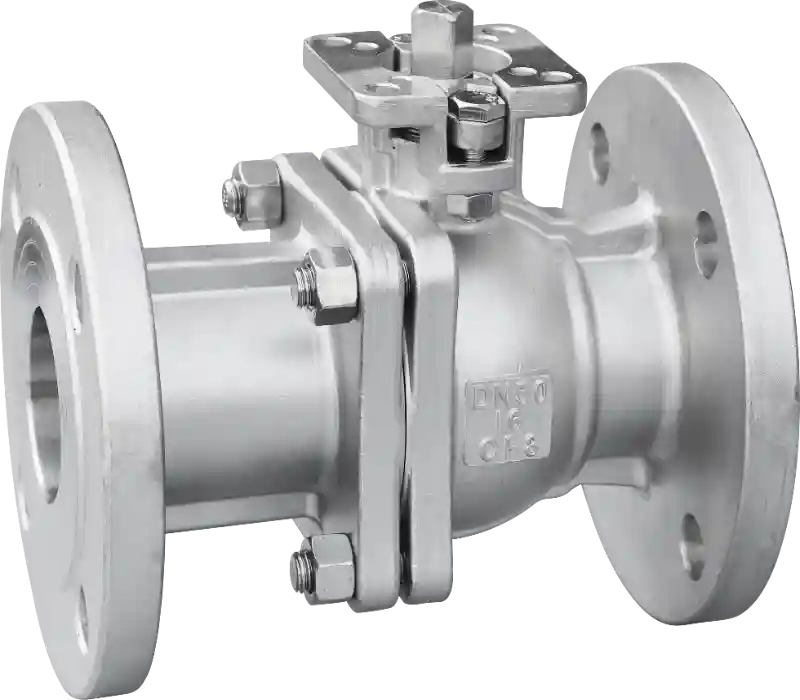

Hvad er en todelt højplatformsflangekugleventil?

En todelt højplatformsflangekugleventil er en industriel kvart-drejningsventil designet primært til pålidelig afspærring af rørledninger. Dens kugle roterer 90 grader for at åbne eller lukke flowpassagen, hvilket giver hurtig drift og relativt lav flowmodstand. Den todelte konstruktion gør også inspektion og vedligeholdelse mere bekvem sammenlignet med designs, der er svære at få adgang til efter installation.

En af dens definerende egenskaber erISO5211 høj monteringsplatform. I stedet for at kræve et ekstra aktuatorbeslag i mange installationer, gør den standardiserede platform det muligt at montere kompatible elektriske eller pneumatiske aktuatorer direkte. Dette gør ventilen særligt velegnet til projekter, hvor der kræves automatiseret eller fjernstyring af rørledninger.

Ifølge Bolaisis produktinformation er ventilen tilgængelig i DN15-DN200 (1/2"-8"), bruger et ventilhus i rustfrit stål og er klassificeret PN16. Det understøtter tovejs flow og kan konfigureres med enten PTFE blød forsegling eller metal hård forsegling afhængigt af driftsforholdene.

Hvordan forbedrer dens struktur rørledningens ydeevne?

Ydeevnen af ​​en industriel ventil afhænger ikke kun af materialet, men også af dens interne struktur og tilslutningsdesign. Bolaisi-designet inkorporerer flere funktioner beregnet til at imødekomme almindelige rørledningskrav.

Todelt splitventilhus

Den delte krop giver en praktisk balance mellem strukturel integritet og brugbarhed. Dens design letter inspektion, montering og vedligeholdelse, mens den bibeholder ensartede bearbejdningsdimensioner. For industrielle brugere kan lettere adgang hjælpe med at reducere vedligeholdelsestiden og unødvendig nedetid i rørledningen.

Flydende kugletætningsstruktur

Det flydende kugledesign understøtter tovejs tætning. Under middeltryk skubbes kuglen mod ventilsædet, hvilket hjælper med at bevare kontakten mellem tætningsfladerne. Denne struktur er især nyttig til afspærringsapplikationer, hvor pålidelig isolering er vigtigere end drosselydelse.

Gland-type stammepakning

Ventilspindlen bruger en pakningsstruktur af en pakning, der er designet til at minimere ekstern lækage. Pakningen kan også udskiftes under vedligeholdelse, hvilket kan reducere servicekompleksiteten og hjælpe med at undgå unødvendig fjernelse af hele ventilen fra rørledningen.

ISO5211 høj platform

Den høje monteringsplatform er en af ​​de vigtigste funktioner for automatiserede systemer. Dens standardiserede grænseflade understøtter direkte installation af kompatible pneumatiske eller elektriske aktuatorer, hvilket forenkler udstyrsintegration og reducerer behovet for brugerdefinerede monteringskomponenter.

Hvad er de vigtigste fordele ved en todelt højplatformsflangekugleventil?

For ingeniører, EPC-entreprenører, distributører og industrielle ventilkøbere bør en ventil vurderes i henhold til faktiske driftskrav frem for udseende alene. De vigtigste fordele omfatter:

• Hurtig 90° drift:Åbning og lukning i kvart omgang muliggør hurtig rørledningsisolering.
• Lav strømningsmodstand:Den lige gennemgående kuglepassage understøtter effektiv væskebevægelse.
• Tovejs tætning:Den flydende kuglestruktur understøtter afspærring fra begge strømningsretninger.
• Automatiseringskompatibilitet:Den høje ISO5211-platform forenkler aktuatorinstallationen.
• Fleksible tætningsmuligheder:Bløde PTFE-tætninger og hårde metaltætninger imødekommer forskellige temperatur- og mediekrav.
• Praktisk vedligeholdelse:Den delte krop og den udskiftelige spindelpakning forenkler servicearbejdet.
• Bred størrelsesdækning:DN15-DN200 muligheder understøtter en bred vifte af pipeline applikationer.

Disse egenskaber gør ventilen velegnet til både konventionelle manuelle afspærringssystemer og automatiseret industrielt væskekontroludstyr.

Hvordan sammenlignes bløde og metalhårde tætninger?

Valg af tætning er en af ​​de vigtigste overvejelser, når en kugleventil specificeres. Forskellige medier og temperaturer kan stille meget forskellige krav til ventilsædet.

Bolaisis offentliggjorte testoplysninger indikerer, at den bløde forseglingsversion er testet til applikationer op til 150°C, mens den hårdtforseglede metalversion er beregnet til forhold op til 280°C. Konfigurationen med hårdt forsegling er især nyttig, hvor højtemperaturerosion eller partikelpåvirkning kan udfordre konventionelle bløde sædematerialer.

Købere bør altid vælge tætningskonfigurationen i henhold til den faktiske temperatur, tryk, mediesammensætning, kompatibilitetskrav og gældende projektstandarder.

Hvad er de vigtigste tekniske parametre?

Forståelse af de grundlæggende specifikationer gør det lettere for ingeniører og indkøbsteams at afgøre, om en ventil passer til et bestemt rørledningsdesign.

For projekter med yderligere krav skal købere verificere tryk-temperaturklassificeringer, flangestandarder, mediekompatibilitet, aktuatormoment og andre tekniske parametre, før de afgiver en ordre.

Hvor kan denne kugleventil bruges?

Kombinationen af ​​rustfri stålkonstruktion, flere tætningskonfigurationer, flangeforbindelse og aktuatorkompatibilitet gør det muligt for denne ventil at tjene en bred vifte af industrielle applikationer.

• Kommunal vandforsyning og afløb:Velegnet til vandnetværk, sekundære vandsystemer og spildevandsspærringsledninger.
• Kemisk behandling:Gælder for olieprodukter, let ætsende væsker og udvalgte højtemperaturproceslinjer.
• Gas transmission:Nyttigt til gasrørledningsstationer og afspærringssystemer, hvor pålidelig isolering er påkrævet.
• Kraftværker:Velegnet til kedeldamp, varmecirkulation og relaterede rørledningssystemer.
• Fabriks HVAC:Kan bruges i kølevands- og varmeoverførselsoliecirkulationssystemer.
• Udstyrsstøttesystemer:Velegnet til olietransport, kølecirkulation og andre industrielle væskekontrolapplikationer.

Når automatiseret drift er påkrævet, kan kompatible elektriske eller pneumatiske aktuatorer integreres gennem ISO5211 højplatformen, hvilket gør ventilen velegnet til centraliserede eller fjernstyringssystemer.

Hvordan skal købere vælge den rigtige ventil?

At vælge en industriel kugleventil bør starte med driftsbetingelserne frem for ventilstørrelsen alene. Indkøbsteams kan bruge følgende tjekliste:

1. Identificer mediet.Bestem, om rørledningen fører vand, olie, gas, damp eller en ætsende eller partikelholdig væske.
2. Bekræft driftstemperaturen.Vælg PTFE blød tætning eller metal hård tætning i henhold til det aktuelle temperaturområde.
3. Bekræft trykkrav.Sørg for, at ventilens trykklassificering stemmer overens med systemets designbetingelser.
4. Vælg den nominelle diameter.Match DN-størrelse og flangedimensioner med den eksisterende rørledning.
5. Bestem aktiveringskrav.Hvis fjernbetjening eller automatisk styring er nødvendig, skal du kontrollere aktuatorens kompatibilitet og det nødvendige drejningsmoment.
6. Kontroller materialekompatibilitet.Rustfrit stål og tætningsmaterialer bør være egnede til det transporterede medium.
7. Overvej vedligeholdelse.Design med tilgængelig pakning og praktisk kropskonstruktion kan hjælpe med at reducere langsigtet servicekompleksitet.

En professionelTodelt kugleventil med høj platformsflangeleverandøren bør være i stand til at levere teknisk information, der hjælper kunderne med at træffe disse beslutninger i henhold til de faktiske arbejdsforhold.

Hvorfor vælge Bolaisi som ventilproducent?

Zhejiang Bolaisi Valve Co., Ltd.fungerer som en industriel ventilproducent og leverandør med produktions-, bearbejdnings-, inspektions-, montage- og kvalitetskontrolmuligheder. Ifølge producentens offentliggjorte produktinformation gennemgår hver ventil bearbejdningsinspektion, monteringsverifikation, trykprøvning og endelig inspektion før forsendelse.

Denne fremstillingstilgang er vigtig, fordi industriel ventilpålidelighed afhænger af mere end den nominelle specifikation. Dimensionskonsistens, tætningskvalitet, samlingsnøjagtighed, trykprøvning og endelig inspektion bidrager alle til pålidelig ydeevne i marken.

For internationale købere, der søger efter enKina ventilproducent, leverandør eller fabrikBolaisi tilbyder den todelte højplatformsflangekugleventil i en række størrelser og tætningskonfigurationer. Dets produktdesign imødekommer også et praktisk krav, der i stigende grad findes i moderne anlæg: integration af konventionelt rørledningsspærringsudstyr med automatiserede kontrolsystemer.

Bolaisis produktportefølje omfatter desuden rustfrit stål gateventiler, kugleventiler, kontraventiler, butterflyventiler og andre industrielle ventilløsninger, hvilket giver købere mulighed for at købe forskellige rørledningskontrolkomponenter fra den samme professionelle leverandør.

Ofte stillede spørgsmål

1. Hvad er hovedformålet med en todelt højplatformsflangekugleventil?

Dens primære formål er pålidelig industriel afspærring af rørledninger. Den 90° roterende kuglestruktur muliggør hurtig åbning og lukning, mens den flydende kugle-design giver tovejs forsegling.

2. Hvad gør ISO5211 højplatformen?

Den høje ISO5211-platform giver en standardiseret aktuatormonteringsgrænseflade. Det gør det muligt at installere kompatible elektriske eller pneumatiske aktuatorer direkte, hvilket forenkler automatisering og udstyrsintegration.

3. Hvad er forskellen mellem blød tætning og metal hård tætning?

PTFE blød forsegling er beregnet til applikationer som rent vand, gas og olie med normal temperatur, med en offentliggjort arbejdstemperatur på op til 150°C. Metalhård forsegling er designet til mere krævende forhold, herunder højtemperaturdamp og partikelholdige medier, med en offentliggjort arbejdstemperatur på op til 280°C.

4. Hvilke størrelser er tilgængelige?

Bolaisi Q41F/H/Y-modellen er opført i størrelser fra DN15 til DN200, svarende til cirka 1/2" til 8". Faktisk tilgængelighed skal bekræftes i henhold til projektets krav.

5. Kan denne ventil bruges med en elektrisk aktuator?

Ja. Den integrerede ISO5211 højmonteringsplatform er designet til at understøtte kompatible elektriske eller pneumatiske aktuatorer. Aktuatorvalg bør være baseret på ventilstørrelse, driftstryk, medium og påkrævet driftsmoment.

6. Er denne ventil egnet til højtemperaturapplikationer?

Ja, når den passende tætningskonfiguration er valgt. Bolaisi specificerer soft-seal versionen til temperaturer op til 150°C og metal hard-seal versionen til temperaturer op til 280°C. Brugere bør verificere de fuldstændige tryk-temperaturforhold før valg.

Konklusion

DeTodelt kugleventil med høj platformsflangekombinerer hurtig kvart-drejning, tovejs flydende kugleforsegling, en brugbar todelt krop, fleksible forseglingsmuligheder og ISO5211 aktuatorkompatibilitet. Med applikationer lige fra vand- og gassystemer til kemisk behandling, damp-, HVAC- og kraftværksrørledninger kan den give en praktisk løsning til industriel afspærring og automatiserede væskekontrolkrav.

Hvis du køber en pålideligTodelt kugleventil med høj platformsflangefra en professionel Kina-producent og har brug for hjælp til at vælge den passende størrelse, tætningsstruktur eller aktuatorkonfiguration,kontakt oshos Bolaisi for teknisk vejledning og en passende ventilløsning til dit projekt.
