Tynde flangekugleventiler i rustfrit stål
Som en pålidelig producent med avanceret produktionsteknologi er Bolaisi specialiseret i pladsbesparende væskekontrolventiler med streng kvalitetskontrol. Vi leverer tynde, flangekugleventiler i rustfrit stål, med slanke smedede kroppe, høj floweffektivitet og pålidelig tætning. Vi tilbyder tilpassede størrelser og engrostjenester for at imødekomme behovene for industrielle rørledningssystemer med begrænset plads.
Tynde flangekugleventiler i rustfrit ståler roterende væskereguleringsventiler med en slank smedet krop og flangeforbindelse, der bruges til hurtig on-off og grundlæggende flowregulering. Bygget af 304 / 316 / 316L rustfrit stål med en smedet slank krop i ét stykke leverer de fuld boring, pålidelig tovejs tætning og nem 90° betjening. Som en kompaktkugleventil, de er det foretrukne valg, hvor installationsplads, vægt og koblingseffektivitet er kritisk.
30-50 % Tyndere krop
20-40 % Lettere vægt
≤0,01 MPa Trykfald
425℃ Max Service Temp
Kerneproduktfordele
01
Pladsbesparende slankt design
Smedet slank krop i ét stykke, 30 %–50 % tyndere og 20 %–40 % lettere end konventionelle kugleventiler med flange – ideel til trange rum, udskridninger og letvægtsudstyr.
02
Høj floweffektivitet
Kugle med fuld boring med en jævn strømningsbane; trykfald ≤ 0,01 MPa ved nominelt flow, væsentligt højere flowkapacitet end kugleventiler.
03
Pålidelig tovejsforsegling
PTFE blød forsegling eller hård metalforsegling til højtemperatur- og højtryksservice; tovejs forsegling, der er kompatibel med strømningslinjer i to retninger.
04
Nem betjening og lav vedligeholdelse
90° rotation for hurtig on-off med lavt driftsmoment; enkel struktur til nem udskiftning af kernekomponenter og minimal tilsmudsningsrisiko.
05
Materiale af høj kvalitet og overholdelse
304 / 316 / 316L rustfrit stål krop, kugle og spindel med fremragende korrosionsbestandighed og fuld materialesporbarhed.
06
Bredt tryk- og temperaturområde
PN16 – PN100 (Klasse 150 – 600) med et arbejdstemperaturområde fra -20 ℃ op til 425 ℃ afhængigt af tætnings- og sædevalg.
Produktdefinition og arbejdsprincip
Tynde rustfri stålflangekugleventiler er roterende væskekontrolventiler med en slank smedet krop og flangeforbindelse, der bruges til hurtig on-off og grundlæggende flowregulering.
0° Fuldt åben
Port justeret med strømningsretning — maksimal strømningskapacitet.
90° Fuldt lukket
Port vinkelret på flow — fuldstændig isolation.
0-90° Drossel
Mellemvinkler giver grundlæggende flowregulering.
Aktuatoren driver frempinden og kuglen til at rotere 0°–90°. 304 / 316 / 316L materiale sikrer bred mediekompatibilitet på tværs af industrielle applikationer.
Kerne tekniske parametre
Tynde flangekugleventiler i rustfrit stål kan tilpasses forskellige temperatur-, tryk- og medieforhold. Alle parametre har gennemgået strenge tests for at sikre produktstabilitet og pålidelighed, som direkte matcher køberens faktiske brugsbehov.
| Parameterelement | Parameterværdi |
| Nominel diameter | DN15 ~ DN200 (NPS 1/2" ~ 8"); standard: DN25, DN50, DN80, DN100 |
| Trykklasse | PN16, PN25, PN40, PN64, PN100; Klasse 150, 300, 600 |
| Gældende temperatur | PTFE: -20℃~120℃; FKM: -20℃~180℃; SS hård forsegling: -29 ℃ ~ 200 ℃; Stellite: -40℃~425℃ |
| Kernemateriale | Krop / Kugle / Stilk: 304 / 316 / 316L; Tætninger: PTFE / FKM (blød); SS / Stellite (hård) |
| Gældende medier | Vand, havvand, fødevarevæske, petroleum, hydraulikolie, kemisk opløsningsmiddel, svag syre/alkali, damp, trykluft |
| Aktivering | Manuel (håndtag / håndhjul), snekkegear, elektrisk (Modbus ekstraudstyr) |
| Kropsstruktur | Slank smedet krop i ét stykke, 30 %–50 % tyndere; fuld boring |
Hovedtyper og applikationsmatchning
Soft Seal Manual
PTFE / FKM · 90° hurtig betjening
Kommunale vand-, HVAC-, mad- og drikkeledninger, hvor hurtig manuel on-off og nul lækage er påkrævet.
Hard Seal Worm Gear
Metal / Stellite · Høj temperatur og tryk
Petrokemiske, kraftværksdamp- og termiske oliesystemer, hvor høj temperatur og slidstyrke er kritisk.
Elektrisk blød tætning
Elektrisk aktuator · Feedback valgfri
Automatiseret HVAC, vandnetværk og farmaceutiske linjer, der kræver fjernbetjening og ingen lækage.

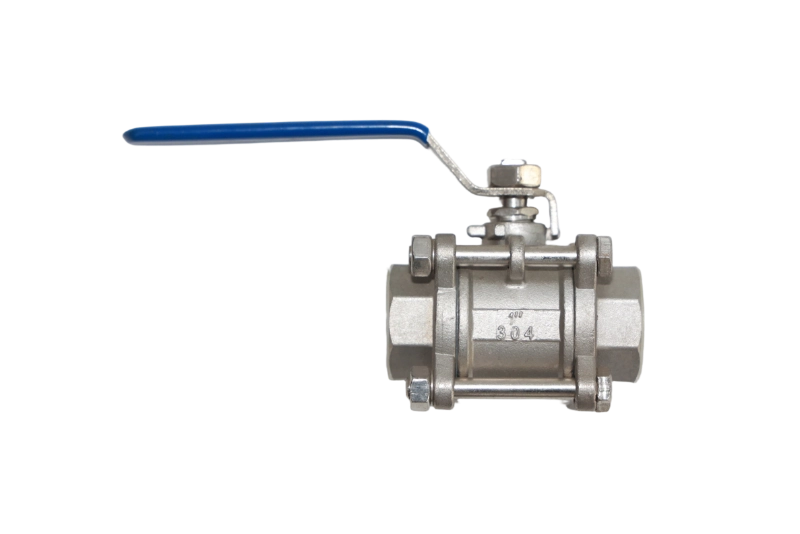

For fuldautomatiske rørledninger, se voreselektriske kugleventiler i rustfrit stål. For gevindforbindelser i tætte fordelere, se voresrustfrit stål kugleventiler med indvendig gevind.
Vejledning til materialevalg
Krop / bold / stilk
304 Generel service
Vand, luft og olie; -20℃~100℃; omkostningseffektiv for kommunal og almen industri.
316 Korrosionsbestandig
Klorid, havvand og svag syre service; bedre pitting modstand.
316L Hygiejnisk klasse
Stærk korrosion og hygiejnisk service; FDA / 3A-kompatibel for fødevare- og farmaceutiske linjer.
Sæler
PTFE -20℃ ~ 120℃
Stærk korrosionsbestandighed, ingen lækage.
FKM (Viton) -20℃ ~ 180℃
Fremragende kemisk resistens.
SS Hard Seal -29℃ ~ 200℃
Højtryks- og slibende medier.
Stellite Hard Seal Op til 425 ℃
Ekstrem slidstyrke.
Typiske anvendelsesscenarier
Tynde flangekugleventiler i rustfrit stål, med deres slanke design, effektive kobling og pålidelige tætning, bruges i vid udstrækning i rørsystemer på tværs af forskellige industrier, hvor installationsplads og koblingseffektivitet er kritisk.
Fødevarer og lægemidler
316L + PTFE blød forsegling, slankt design til tætte produktionslinjer.
Petrokemisk
316 / 316L hård forsegling, klasse 150–600, til højtemperaturopløsningsmidler og sur råolie.
Kommune & Byggeri
304 blød tætning til vandforsyning, HVAC og sekundære vandforsyningssystemer.
Industri & Marine
Slank og let til hydrauliske, pneumatiske og marine systemer; stærk vibrationsmodstand.
Ny energi og kraft
Hård tætning til højtemp køle- og dampledninger i PV, vindkraft og kraftværker.
Installation & Vedligeholdelse
Installationspunkter
- Tovejs tætning; følg flowpilen for nem vedligeholdelse; reservere tilstrækkelig betjeningsplads.
- Rengør flanger; brug korrekte pakninger; spænd boltene på kryds og tværs i 2-3 trin.
- Ren rørledning; kontrollere kuglens rotation; test den elektriske aktuator før installation.
- Langsom tryksætning, udluft luft, tryktest i 30 minutter før idriftsættelse.
Vedligeholdelsespunkter
- Regelmæssig inspektion: Kontroller lækage, boltstæthed og funktion; smør stilken månedligt.
- Udskift pakninger, sæder eller pakning, hvis der opstår lækage; efterbehandle eller udskifte slidte hårde tætningsoverflader.
- Rengør udvendigt, påfør anti-rust olie; forbedre beskyttelsen i klorid-/saltmiljøer.
- Reparer ikke under pres; fjern forsigtigt syltetøj; fejlfind aktuatorer sikkert.
- Opret vedligeholdelsesregistreringer for livscyklusstyring.
Hvorfor vælge Bolaisi-ventiler
Verificeret kvalitetssystem
Certificeret tilGB/T 19001-2016 / ISO 9001:2015internationalt kvalitetsstyringssystem.
In-house smedning og bearbejdning
Fuld processtyring fra råmateriale til færdig ventil i vores egen Wenzhou fabrik.
100% tryktestet
Hver tyndflangekugleventil er skaltestet og sædetestet før levering.
Teknisk support
Vores tekniske team hjælper dig med at vælge kropsmateriale, tætningstype, trykklasse og aktivering.
Fuldt produktsortiment
Vi leverer ogsåkugleventiler med flange i rustfrit stål, kappe isolerede kugleventilerogkugleventiler af kulstofstål.
OEM & ODM tilgængelig
Brugerdefinerede størrelser, materialer, flangestandarder, aktivering og mærkeskilte understøttes.

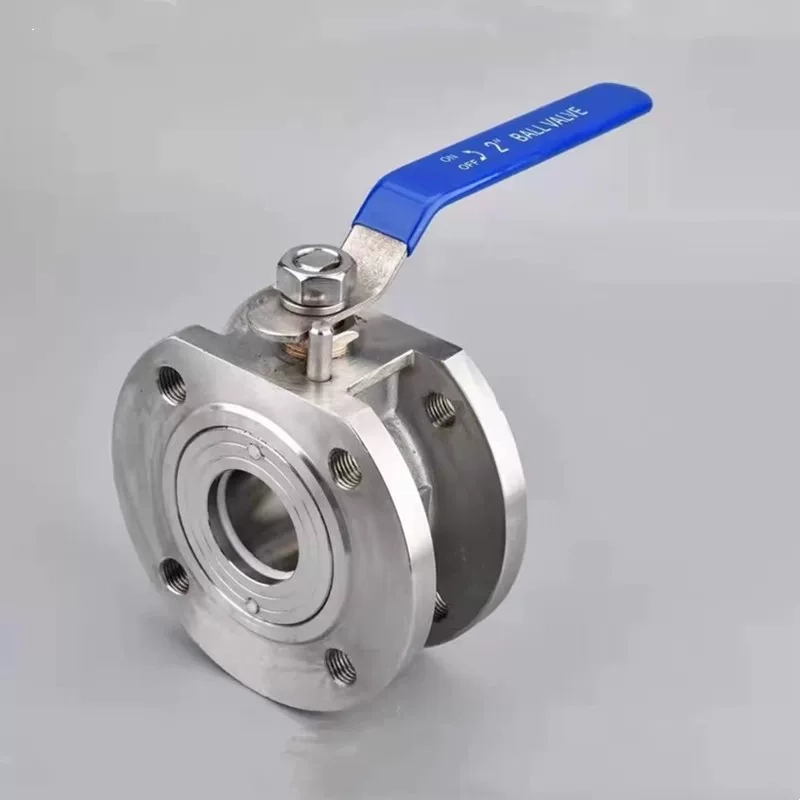

Produktbillede
Ofte stillede spørgsmål
Hvad er en tynd rustfri stålflangekugleventil?
Det er en kugleventil med flange med et slankt smedet hus i ét stykke, der er 30%-50% tyndere og 20%-40% lettere end konventionelle kugleventiler med flange. Den giver fuld boring, tovejs tætning og 90° hurtig on-off drift, hvilket gør den ideel til trange rum, tætte rørlayouts og letvægtsudstyr.
Hvor meget plads og vægt sparer det slanke design?
Sammenlignet med standard kugleventiler med flange, er den slanke smedede krop 30%-50% tyndere og 20%-40% lettere. Dette reducerer supportkravene, forenkler rørlayoutet og sænker de samlede installationsomkostninger - især værdifuldt i skids, marinesystemer og modulære procesenheder.
Hvilke trykklasser og størrelser er tilgængelige?
Vi fremstiller tynde flangekugleventiler i rustfrit stål fra DN15 til DN200 (NPS 1/2" til 8"), med standardstørrelser DN25, DN50, DN80 og DN100. Trykklasser inkluderer PN16, PN25, PN40, PN64, PN100 og klasse 150, 300, 600 for at matche forskellige rørledningsklassificeringer.
Hvad er forskellen mellem blød forsegling og hård forsegling?
Blød forsegling bruger PTFE- eller FKM-sæder til -20℃~180℃-service uden lækage - ideel til vand, HVAC, fødevarer og generelle kemikalier. Hård forsegling bruger rustfrit stål eller Stellite-sæder til -29℃~425℃ service med højt tryk og slibende medier - ideel til petrokemiske, damp-, termiske olie- og kraftværksanvendelser.
Kan ventilen automatiseres med en elektrisk aktuator?
Ja. Alle modeller accepterer elektriske (on-off eller modulerende, Modbus valgfri) og pneumatiske aktuatorer via en standard ISO 5211 monteringspude. Snekkegear og manuel håndtag eller håndhjul er også tilgængelige. Se voreselektriske kugleventiler i rustfrit ståltil reference.
Tilbyder du OEM / ODM-fremstilling?
Ja. Som en direkte fabrik understøtter vi tilpassede kropsmaterialer (304 / 316 / 316L), tætningstype (PTFE / FKM / SS / Stellite), flangestandard (GB / ANSI / DIN / JIS), aktivering og kundemærke. Send din tegning eller specifikation, og vi giver et tilbud i overensstemmelse hermed. Behagekontakt osfor detaljer.
Klar til at bestille tynde flangekugleventiler i rustfrit stål?
Send os din størrelse, trykklasse, flangestandard, medium og temperatur - vores ingeniører svarer med en teknisk løsning og et tilbud inden for 24 timer.
