Kugleventiler med indvendigt gevind i rustfrit stål

Typiske anvendelsesscenarier

With 1000 WOG high-pressure rating, corrosion-resistant stainless steel construction and convenient threaded connection, Stainless Steel Internal Thread Ball Valves fit high-pressure piping systems in various industries without complicated installation, and precisely meet various fluid control requirements. Typiske anvendelser er som følger:

● Petrokemisk industri: Anvendes i rørledninger til råolie, raffineret olie, kemiske opløsningsmidler, ætsende gas og andre medier. Velegnet til 1000 WOG højtryksforhold. 316/316L materiale modstår effektivt korrosion og sikrer stabil drift.

● Kommunal gasindustri: Anvendes i højtryksgastransmissions- og distributionsrørledninger til naturgas og LPG. Fremragende tætning forhindrer gaslækage. 1000 WOG-rating passer perfekt til højtryksgassystemer.

● Industriel fremstilling: Anvendes i hydrauliske systemer, smøresystemer og trykluftsystemer. Hurtig betjening og jævn kontrol til industrielt udstyr.

● Fødevare- og lægemiddelindustri: Bruges til ætsende rengøringsmedier, højtemperaturdamp og hygiejnisk væskekontrol. 316L rustfrit stål opfylder hygiejniske standarder uden risiko for forurening.

● HVAC & Energy Industry: Velegnet til højtemperatur varmt vand, damp og varmeledende olie. Metalsædeversioner sikrer stabil ydeevne under høje temperaturer på 1000 WOG-forhold.

Vejledning til materialevalg

Materialevalg bestemmer direkte levetid og anvendelighed.

304 rustfrit stål (06Cr19Ni10): Til almindeligt vand, olie, gas (postevand, hydraulikolie, trykluft, naturgas). Temperatur: -20°C~180°C. Omkostningseffektiv til de fleste standardapplikationer.

316 rustfrit stål (06Cr17Ni12Mo2): Til mildt ætsende medier (kloreret vand, svag syre/alkali, sur råolie). Temperatur: -20°C~260°C. Bedre grubetæring og sprækkekorrosionsbestandighed end 304.

316L rustfrit stål (022Cr17Ni12Mo2): Til stærkt ætsende medier (stærk syre, alkali, kloridgas). Temperatur: -40°C~260°C. Ultra-lavt kulstofindhold undgår intergranulær korrosion, ideel til alvorlige korrosive miljøer.

Sædetilpasning:

oPTFE: Fremragende tætning, til normal temperatur, lav slid 1000 WOG service.

oPPL: Til mellemhøj temperatur op til 260°C, bedre varmebestandighed end PTFE.

oMetal hårdtætning: Til høje temperaturer op til 450°C, høj slid og svingende trykforhold.

Kernedefinition

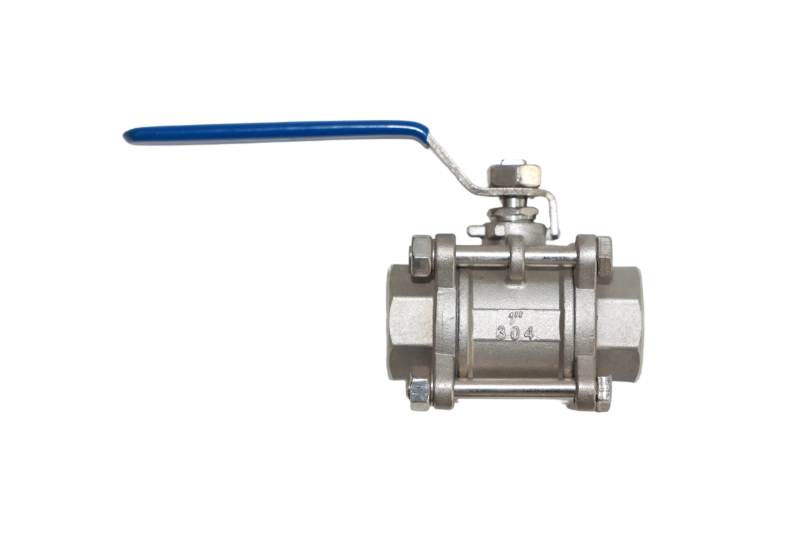

Kugleventiler med indvendigt gevind i rustfrit stål er væskekontrolventiler med høj præcision lavet af rustfrit stål med ender med hungevind og et tryk på 1000 WOG.

1000 WOG er en standard industriel klassificering, hvilket betyder, at ventilen er egnet til vand, olie, gas ved 1000 psi (≈6,9 MPa).

Fås i et stykke eller 3-delt krop (3-delt er mest populært for nem in-line vedligeholdelse). Ventilen åbner og lukker hurtigt ved 90° rotation af kuglen. Gevindede ender (NPT/BSPT/G) tillader nem installation uden svejsning.

Fremstillet af 304/316/316L rustfrit stål, er det meget udbredt i petrokemiske, industrielle, gas-, fødevare-, farmaceutiske og HVAC-systemer.

Nøglefunktioner og kerneparametre

Nøglefunktioner

● Højtryksvurdering: Fuld overensstemmelse med 1000 WOG (6,9 MPa), sikker for højtryksvand, olie og gas.

● Nem installation og vedligeholdelse: 3-delt design tillader in-line service; gevindforbindelse kræver ingen svejsning.

● Korrosionsbestandig: 304/316/316L krop, kugle og spindel i rustfrit stål for lang levetid.

● Pålidelig tætning: ANSI Klasse VI blød tætning, ANSI Klasse IV metalforsegling, ingen lækage.

● Fleksibel betjening: Manuel, elektrisk eller pneumatisk aktivering tilgængelig.

● Bredt temperaturområde: -40°C ~ 450°C afhængigt af sædets materiale.

● Præcis flowkontrol: Lav flowmodstand, hurtig on-off og præcis drosling.

Tabel med kerneparametre

Detaljeret forklaring af 1000 WOG

● W (Vand): Velegnet til rent vand, cirkulerende vand, postevand, let ætsende spildevand.

● O (Olie): Velegnet til mineralolie, hydraulikolie, smøreolie, diesel, benzin, svær olie.

● G (Gas): Velegnet til naturgas, LPG, trykluft, inert gas, generel ætsende gas.

● 1000: Nominel arbejdstryk 1000 psi (≈6,9 MPa).

Skaltesttryk: 1500 psi (1,5 × nominel)

Tætningstesttryk: 1100 psi (1,1 × nominel)

Kernepunkter for installation og vedligeholdelse

Installationspunkter

1. Bekræft trykklasse, størrelse, gevind, materiale og medium kompatibilitet.

2.Rengør gevind og ventilhulrum før installation.

3. Brug PTFE-tape eller gevindforsegling; stram ordentligt for at undgå skader.

4.Udfør tryktest i mindst 30 minutter før idriftsættelse.

5. Reserver plads til drift og vedligeholdelse; installere beskyttelse til udendørs brug.

Vedligeholdelsespunkter

1. Regelmæssig inspektion for lækage, korrosion og driftsydelse.

2. Rengør og beskyt udvendige overflader mod korrosion.

3. Udskift sæder og tætninger, når de er slidte eller utætte.

4.For aktiverede ventiler: Kontroller motor, lufttilførsel, endestop og smøring regelmæssigt.

5. Reparer IKKE under tryk. Registrer vedligeholdelseshistorik for sporbarhed.

Produktfordel

Kugleventiler med indvendigt gevind i rustfrit stål er designet til medium-højt tryk væskekontrol. Med 1000 WOG-klassificering, korrosionsbestandigt rustfrit stål, praktisk gevindinstallation og brugervenlig 3-delt struktur, er de fremstillet i overensstemmelse med API 608 og ASME standarder.

Ventilerne giver pålidelig tætning, fleksibel drift og lang levetid, meget udbredt inden for petrokemiske, gas-, industri-, fødevare- og HVAC-områder. De forenkler rørlayout, reducerer installations- og vedligeholdelsesomkostninger og fungerer som en pålidelig løsning til højtryksvæskesystemer med lille boring.
