T-kugleventiler med indvendigt gevind i rustfrit stål

Bolaisi leverer ensartet kvalitet og professionel fremstilling til industrielle flowkontrolløsninger. Vi leverer T-kugleventiler med indvendigt gevind i rustfrit stål bygget til API 608 og ASME-standarder, med smedet rustfrit stål, 1000 WOG-trykklassificering og pålidelig T/L-portkontrol.Som en erfaren producent leverer vi avanceret gevinddesign og skræddersyede muligheder for at sikre hele verden og tætning af hele verden.

Send forespørgsel

Produkt beskrivelse

T-kugleventiler med indvendigt gevind i rustfrit stålleverer pålidelig multi-port kontrol til mellemhøjtryksrørledninger. Med høj trykklassificering, fleksibel strømningsvej, gevindinstallation og korrosionsbestandigt rustfrit stålhus forenkler de effektivt rørlayoutet og reducerer installations- og vedligeholdelsesomkostninger. Som en multiportkugleventil, de er meget udbredt i flere industrier og tjener som en pålidelig løsning til flowblanding, omledning og afspærringsservice.

1000 WOG højtryksvurdering

Vurderet til 1000 psi (≈6,9 MPa) for stabil ydeevne i vand-, olie- og gasservice.

T-Type & L-Type Multi-Port kontrol

T-port til blanding og omledning, L-port til omskiftning og afspærring — én ventil, flere strømningsveje.

Hungevind installation

Standard NPT / BSPT / G gevind — ingen svejsning påkrævet, værktøjslette og hurtige at installere.

Smedet rustfrit stålhus

304 / 316 / 316L smedet konstruktion i et eller to stykker for styrke og korrosionsbestandighed.

ANSI klasse VI nul lækage

PTFE / PPL sæder med højstyrkede tætninger giver pålidelig tæt afspærring.

Fleksibel aktivering

Manuelt håndtag eller gearkasse; elektriske og pneumatiske aktuatorer med ISO 5211 montering tilgængelig.

Produktdefinition

T-kugleventiler med indvendigt gevind i rustfrit stål er en flerports flowreguleringsventil med en rating på 1000 WOG, velegnet til vand-olie-gas-service. Den bruger en kugle af T- eller L-type til at realisere flowblanding, afledning eller omskiftning ved 90° rotation.

Med smedet krop i et eller to stykker og hungevindforbindelse (NPT / BSPT / G) tillader den installation med værktøjslys uden svejsning. Fremstillet af 304 / 316 / 316L rustfrit stål, det har høj styrke, korrosionsbestandighed og lang levetid, meget udbredt i petrokemiske, HVAC, industrielle, fødevare- og farmaceutiske systemer. For rørledningsforbindelser med flange, se voreskugleventil med flange i rustfrit stål.

Tekniske parametre

Parameterelement	Parameterværdi
Trykklasse	1000 WOG (1000 psi ≈ 6,9 MPa); Skaltest: 1500 psi (≈10,3 MPa); Forseglingstest: 1100 psi (≈7,6 MPa)
Nominel diameter	1/4" ~ 2" (DN8 ~ DN50); Hovedstørrelser: 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/2" (DN40)
Boldtype	T-Type (3-vejs blanding / omdirigering), L-Type (2-vejs omdirigering / sluk)
Kropsstruktur og forbindelse	Et stykke / 2-stykke smedet rustfrit stål; Udvendigt gevind (NPT / BSPT / G), ingen svejsning nødvendig
Kernemateriale	Krop / kugle / stilk: 304 / 316 / 316L rustfrit stål; Sæde: PTFE / PPL; Tætninger: højstyrke gummi / fleksibel grafit
Gældende temperatur	PTFE sæde: -20℃ ~ 120℃; PPL sæde: -20℃ ~ 200℃
Gældende medier	Vand, olie, naturgas, LPG, trykluft, kemiske opløsningsmidler, milde/stærke ætsende medier
Driftsmetode	Manuel (sommerfugl / firkantet håndtag / gearkasse); Valgfrit: Elektrisk (On-Off / Modulerende), Pneumatisk (Enkelt / Dobbeltvirkende), ISO 5211 montering

Betydning af 1000 WOG

1000 WOG er en universel tryk- og medieklassificering i ventilindustrien:

Vand

Rent vand, cirkulerende vand, postevand, let ætsende spildevand.

Olie

Mineralolie, hydraulikolie, smøreolie, diesel, benzin.

Gas

Naturgas, LPG, trykluft, inert gas.

1000

Nominel tryk

1000 psi arbejdstryk (≈6,9 MPa) til mellemhøjtryksrørledninger.

T-Type vs L-Type Ball: Kerneforskelle

Sammenligningselement	T-type bold	Kugle af L-type
Sti struktur	T-formet 3-vejs, tre porte udskiftelige	L-formet 2-vejs, to porte forbundet
Kernefunktion	Blanding, afledning, konvergerende	Omdirigering, afspærring
Gældende scenarier	Mellemblanding, hydraulisk distribution, flerkanalsystemer	Flowkobling, kredsløbsafbrydelse
Forseglingsydelse	ANSI klasse VI	ANSI klasse VI (mere stabil)
Brugstabu	Undgå 3-vejs fuld åbning under høj trykforskel	Strengt ingen 3-vejs forbindelse

Vejledning til materialevalg

304 rustfrit stål

Til almindelig vand, olie og gas; -20℃~120℃; mest almindelige applikationer.

316 rustfrit stål

Til mildt ætsende medier og kloridholdige væsker; bedre pitting modstand.

316L rustfrit stål

Til stærk ætsende, syre-, alkali- og kloridgas; fremragende svejsbarhed og korrosionsbestandighed.

Sæde matchende

PTFE: god tætning, generel temperatur. PPL: høj temperatur op til 200 ℃.

Kernefunktioner

Højtryksklassificeret

1000 WOG (6,9 MPa), stabil til højtryksservice.

Multi-port kontrol

T/L type bolde til blanding, afledning og omskiftning.

Nem installation

Standard NPT / BSPT / G gevind, ingen svejsning nødvendig.

Premium materiale

Smedet rustfrit stålhus med fremragende korrosionsbestandighed.

Pålidelig forsegling

ANSI klasse VI nul lækage ydeevne.

Fleksibel betjening

Manuel / elektrisk / pneumatisk, ISO 5211 monteret.

Bredt temperaturområde

-20℃ ~ 200℃ afhængig af sædemateriale.

Installation & Vedligeholdelse

Installationspunkter

Bekræft kugletype (T/L), størrelse, tryk, gevind og materiale.
Rengør gevind og ventilhulrum før installation.
Brug PTFE-tape eller gevindforsegling; stram ordentligt.
Reserver nok betjeningsplads til håndtaget.
Udfør tryktest efter 1000 WOG-standard før brug.

Vedligeholdelsespunkter

Regelmæssig inspektion for lækage, korrosion og drift.
Rengør og påfør korrosionsbeskyttelse til udvendige dele.
Udskift sæder og tætninger, hvis der opstår lækage.
For elektriske / pneumatiske aktuatorer: Kontroller motor, luftforsyning og endestopkontakter.
Reparer ikke under pres.

Typiske anvendelsesscenarier

Petrokemisk:medium blanding, omdirigering og omskiftning.
Industriel fremstilling:hydrauliske systemer og kølekredsløb.
Kommunal VVS:vandblanding og distribution.
Fødevarer og lægemidler:sanitærvæskekontrol (316L).
Gas og energi:naturgas / LPG linjeskift.

Hvorfor vælge Bolaisi-ventiler

Verificeret kvalitetssystem

Certificeret tilGB/T 19001-2016 / ISO 9001:2015internationalt kvalitetsstyringssystem.

In-house smedning og bearbejdning

Fuld processtyring fra råmateriale til færdig ventil i vores egen Wenzhou fabrik.

100% tryktestet

Hver T-kugleventil er skal-testet og tætningstestet til 1000 WOG-krav før levering.

Teknisk support

Vores tekniske team hjælper dig med at vælge T-type eller L-type, sædemateriale, gevindstandard og aktivering.

Fuldt produktsortiment

Vi leverer ogsårustfrit stål kugleventiler med indvendig gevind, elektriske kugleventiler i rustfrit stålogtre-vejs flange kugleventiler.

OEM & ODM tilgængelig

Brugerdefinerede størrelser, materialer, trådtyper, aktivering og navneskilte understøttes.

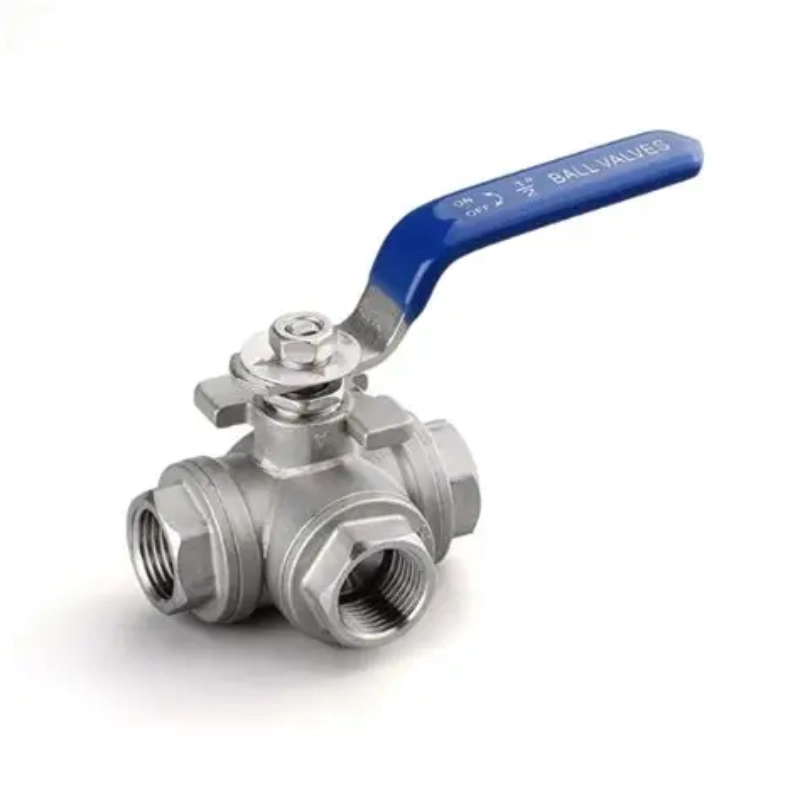

Produktbillede

Stainless Steel Internal Thread Tee Ball Valves – 1000 WOG T-Type and L-Type Three-Way Ball Valve — T-kugleventiler med indvendigt gevind i rustfrit stål — 1000 WOG, T-type / L-type, DN8–DN50, NPT / BSPT / G gevind.

Ofte stillede spørgsmål

Hvad er forskellen mellem en T-type og en L-type trevejs kugleventil?

En kugle af T-typen har en T-formet passage, der forbinder tre porte ombytteligt, hvilket gør den ideel til at blande, aflede og konvergere strømme. En kugle af L-typen har en L-formet passage, der kun forbinder to porte ad gangen, hvilket gør den velegnet til flow switching og shut-off. Vælg T-type til blandingsdrift og L-type til omledning eller isolering af kredsløb.

Hvad betyder 1000 WOG på en kugleventil?

1000 WOG betyder, at ventilen er normeret til 1000 psi (≈6,9 MPa) arbejdstryk i vand-, olie- og gasservice. Det er en almindelig industriklassificering for kugleventiler i rustfrit stål med gevind og angiver egnethed til rørledninger med mellemhøjt tryk, der håndterer vand, olie, naturgas, LPG og trykluft.

Hvilke størrelser og trådstandarder er tilgængelige?

Vi fremstiller T-kugleventiler med indvendigt gevind i rustfrit stål fra 1/4" til 2" (DN8 til DN50), med hovedstørrelser 1/2", 3/4", 1" og 1-1/2". Standardgevindmuligheder inkluderer NPT, BSPT og G (BSPP). Brugerdefinerede gevindstandarder er tilgængelige på anmodning.

Kan disse ventiler automatiseres med elektriske eller pneumatiske aktuatorer?

Ja. Alle modeller har en ISO 5211 monteringspude til direkte aktuatormontering. Elektriske (on-off eller modulerende) og pneumatiske (enkelt- eller dobbeltvirkende) aktuatorer er tilgængelige som ekstraudstyr, hvilket gør dem velegnede til automatiserede processtyringssystemer. Se voreselektriske kugleventiler i rustfrit ståltil reference.

Hvad er den maksimale arbejdstemperatur?

Med PTFE-sæder håndterer ventilen -20℃ til 120℃. Med PPL-sæder udvides rækkevidden til -20℃ til 200℃. For højere temperaturkrav, venligstkontakt osfor et passende alternativt design.

Tilbyder du OEM / ODM-fremstilling?

Ja. Som en direkte fabrik understøtter vi tilpassede kropsmaterialer, T/L-kuglekonfiguration, gevindstandarder, aktivering, håndtagstype og kundemærke. Send din tegning eller specifikation, og vi giver et tilbud i overensstemmelse hermed.

Har du brug for et hurtigt tilbud på T-kugleventiler i rustfrit stål?

Send os din størrelse, gevindstandard, T- eller L-porttype, medium og arbejdstryk - vores ingeniører vil svare med en teknisk løsning inden for 24 timer.
