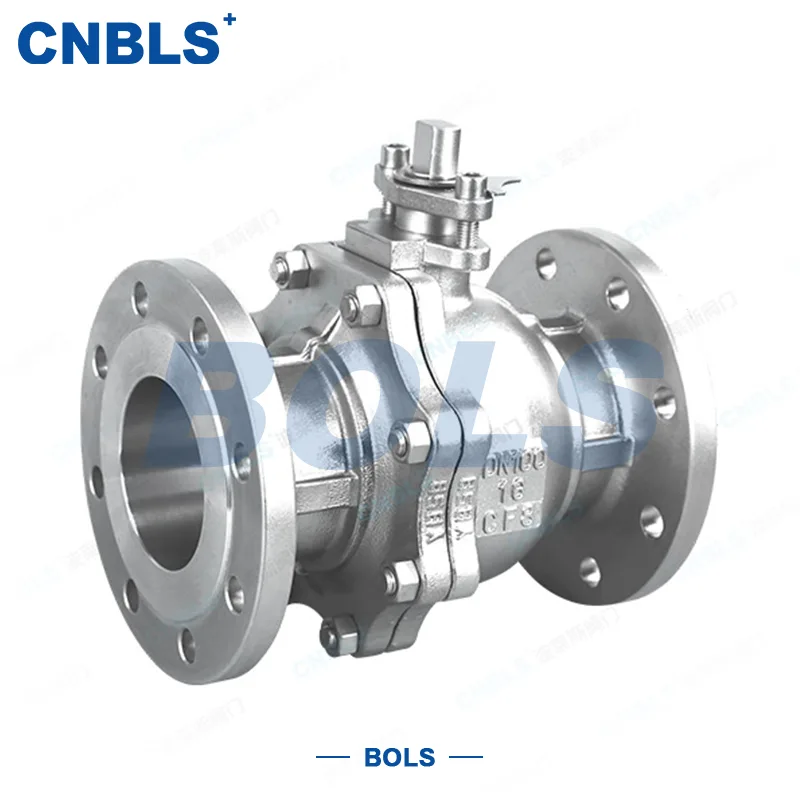

Kugleventil med flange i rustfrit stål

Bolaisi Valve Co., Ltd. er et specialiseret ventilmærke med næsten to årtiers erfaring med industriel væskekontrol. Beliggende i Wenzhou, Zhejiang - kendt som "Pumpe and Valve Capital of China" - fokuserer virksomheden på at fremstille en bred vifte af rustfri stålventiler. Bolaisi Valve forfølger en avanceret markedsstrategi og undgår produkter af lav kvalitet. Dens kugleventiler med flange i rustfrit stål er fremstillet ved hjælp af silicasol-støbeprocessen, hvor ventilhuse gennemgår sekundær sandblæsning. Som en pålidelig leverandør af væskerørsystemer anvender virksomheden et strengt kvalitetsinspektionssystem; hver ventil gennemgår flere simulerede tests, før de forlader fabrikken, og dækker alt fra råmaterialeanalyse og bearbejdning til tætningssamling og dobbelttrykstest (hydrostatisk og pneumatisk). Med stor erfaring i fremstilling af flydende kugleflangeventiler i rustfrit stål er virksomheden specialiseret i ventiler, der er karakteriseret ved lav strømningsmodstand, ingen lækage og nem vedligeholdelse. Alle præstationsmålinger – inklusive tryk, temperatur og tætningsevner – er afledt af de faktiske driftsforhold for rørledningen, hvilket sikrer nøjagtige specifikationer uden oppustede værdier.

Ydelsestest under faktiske driftsbetingelser

1. Pipeline Cirkulationstestning

·Testvarighed: Kontinuerlige cirkulationsbelastningstests (vand, olie eller damp), der varer flere timer.

·Testscenarier: Kemikalietransportrørledninger, kommunale vandforsynings- og drænnetværk, gastransmissionsrørledninger, kraftværksvand-/damprør og væskesystemer inden for metallurgi og papirfremstilling.

·Kompatible medier: Ferskvand, olieprodukter, naturgas, højtemperaturdamp og mildt ætsende væsker.

·Nøglekonklusion: For industrielle rørledningsafspærringsventiler er tætningspålidelighed, høj flowkapacitet (stor boring) og aktuatorkompatibilitet altafgørende; denne flangekugleventil er designet specifikt til at tilbyde lav strømningsmodstand og hurtige åbnings-/lukkemuligheder.

2. Sammenlignende test af flydende kugletætningsstrukturer

En 30-dages høj/lav temperatur cyklustrykstest, der sammenligner en standard, grundlæggende flangekugleventil med den Bolaisi GB-kompatible, rustfri stålflangekugleventil:

· Grundlæggende flangekugleventil: Sæde udsat for slid og lækage efter længere tids udsættelse for mediestrøm; ikke-standard flangedimensioner, der er uforenelige med almindelige industrirør; understøtter kun manuel betjening.

· Bolaisi GB-kompatibel flangekugleventil: Har en flydende kugle med tovejs selvstrammende forsegling; tætningsintegritet forbliver stabil efter termisk cykling; standardiserede GB-flangedimensioner sikrer bred kompatibilitet; ventilhus giver mulighed for direkte montering af snekkegear, pneumatiske eller elektriske aktuatorer til automatiseret styring.

Vigtige strukturelle fordele:

1. Flydende bold lige gennemstrømningssti: Design med fuld boring minimerer strømningsmodstanden, sikrer jævn medieflow og forhindrer tilstopning fra ophobning af affald.

2. GB-kompatibel flangeforbindelse: Standardiseret bolthulskonfiguration sikrer kompatibilitet med almindelige industrielle rørledninger og letter installation, fjernelse og vedligeholdelse.

3. Multi-aktuator-kompatibelt spindeldesign: Standard forlænget spindel giver mulighed for direkte fastgørelse af håndtag, snekkegear eller pneumatiske/elektriske aktuatorer.

4. Tovejs trykforsegling: Sikrer en tæt tætning uanset strømningsretning, hvilket gør den velegnet til rørledninger med fremadgående eller omvendt strømning.

3. Forseglingsydelsestest for høj- og lavtemperaturmedier

Ventilen gennemgår simulerede tætningstest for to forskellige driftsbetingelser: væsker med omgivelsestemperatur og højtemperaturdamp:

·Soft-seal tilstand testparametre: Medietemperatur ≤150°C; kontinuerlig cirkulation af vand, gas og olie i 720 timer. Testresultater: Intet slid på PTFE-sædet; nul intern lækage under gastæthedstrykprøvning; velegnet til rent vand, gas og olie ved omgivelsestemperatur (partikelfri).

· Forstærket tætningstilstand testparametre: Medietemperatur ≤200°C; kontinuerlig test med højtemperaturdamp og medier indeholdende sporurenheder. Testresultater: Forstærkede tætningsflader modstår højtemperaturerosion og partikelpåvirkning; ingen intern eller ekstern lækage under høje temperaturforhold.

Tætningsløsningen med dobbelt kompatibilitet dækker langt de fleste industrielle væskeanvendelser. Et enkelt ventilhus kan forsynes med den passende tætning baseret på mediets temperatur, hvilket gør det muligt for én ventil at håndtere flere driftsforhold og reducere indkøbs- og lageromkostninger for virksomheder.

Applikationsscenarier

Kemisk industri

Transport af sure/alkaliske væsker, kemiske råmaterialerørledninger, reaktorrør og vandforsynings-/drænsystemer i kemikalieparker; korrosionsbestandige flangekugleventiler i rustfrit stål håndterer forskellige ætsende medier og giver hurtig slukning.

Olie- og gasindustrien

Oliefeltrørledninger, gastransmissionsnetværk, udstyr til olie-gasseparering og raffinerede olierørledninger; har høj trykmodstand og tætningsintegritet, velegnet til medium-til-højt tryk og sikker væskeisolering.

Vandbehandling og miljøbeskyttelse

Kommunale vandledninger, rørledninger til rensningsanlæg, vandrensningsudstyr, genvundet vandsystemer og regnvandsdræningsprojekter; kugleventiler med stor diameter i rustfrit stål letter flowkontrol i omfattende rørledningsnetværk.

Farmaceutiske og fødevareindustrien

Farmaceutisk rensede vandledninger, væskeledninger til fødevareforarbejdning og drikkevareproduktion/transportsystemer; materialer af hygiejnekvalitet sikrer renhed og renhed, der opfylder rene produktionsstandarder.

VVS og termisk energi

Central klimaanlæg, rørledninger til boligopvarmning, varmeenergitransmissionsnetværk og kedelrumsventiler; modstandsdygtighed over for høje temperaturer gør dem velegnede til varmtvands- og dampapplikationer.

Kraft og Ny Energi

Kraftværks cirkulerende vandsystemer, væskeledninger til nyt energiudstyr, energilagringssystemrør og industrielle kølevandsledninger; sikrer stabil og holdbar drift. Kommunalt byggeri

Hovedrørledninger til bygningskomplekser, kommunale netværksopgraderinger, industrielle rørledninger til fabrikspladser og store vandforsynings- og drænsystemer til anlæg; har sikre flangeforbindelser for nem fremtidig vedligeholdelse og demontering.

Marine & Offshore Industri

Ombord vandforsyning og dræning, hold væskerør og offshore platforms overførselsledninger; vibrationsbestandig og korrosionsbestandig, designet til krævende udendørsmiljøer.

Produktspecifikationer

1. Mærke/model: Bolaisi Q41F/W-10P/16P/25P/40P/64P

2. Kropsmateriale: Rustfrit stål; korrosions- og erosionsbestandig, velegnet til langvarig industriel væskeservice

3. Nominel diameter: DN15–DN400 (dækker alt fra små stikledninger til industrielt lysnet; tilpasning tilgængelig)

4. Forseglingstype: PTFE blød forsegling / Forstærket højtemperaturforsegling

5. Trykklassificering: Flere muligheder tilgængelige (PN10/16/25/40/64)

6. Flowretning: Tovejs flow; flydende kugle selvforseglende design

7. Tilslutningstype: GB standard flangeforbindelse; i overensstemmelse med universelle flangedimensionsstandarder

8. Ventiltype: Flydende kugle, lige-gennem-design

9. Anvendelige medier: Ferskvand, olie, naturgas, højtemperaturdamp, let ætsende væsker

10. Driftstemperatur: Blød tætning ≤150°C; hård forsegling ≤280°C

11. Aktivering: Standard manuel betjening; kompatibel med snekkegear, pneumatiske, elektriske eller hydrauliske aktuatorer

12. Betjening: Spindel roterer kuglen 90° for fuld åbning/lukning; lav strømningsmodstand og hurtig drift

Vigtige fordele

1. Verificeret ydeevne: Test i den virkelige verden bekræfter specifikationer; forsegling, varmebestandighed og trykbærende egenskaber valideret gennem 720 timers rørledningscyklustests – ingen oppustede værdier.

2. Omfattende udvalg: Fuld dækning af størrelser (DN15–DN400) og trykklassifikationer (PN10 til PN64). Understøtter flere trykklassificeringer; en enkelt produktlinje passer til industrielle rørledninger af forskellige størrelser;

3. Fleksible drevmuligheder for nemme automatiseringsopgraderinger: Har en standard forlænget frempind – eliminerer behovet for adapterbeslag – hvilket muliggør hurtig installation af forskellige aktuatorer for at muliggøre fjernbetjening;

4. Flydende kugledesign med tovejsforsegling for lækagesikker sikkerhed: Sikrer en tæt forsegling uanset strømningsretning, hvilket giver høj sikkerhed for farlige medier såsom olie, gas og brændstofgas;

5. Standardiserede GB-flanger for høj alsidighed: Ensartede flangebolthulsdimensioner giver mulighed for direkte forbindelse under eftermontering af rørledninger uden behov for yderligere bearbejdning;

6. Strenge fabrikskvalitetsinspektioner sikrer ensartet kvalitet: Inkluderer fejldetektion for det rustfri stålhus og dobbelt hydrostatisk/pneumatisk trykprøvning; eliminerer defekter som sandhuller eller utætheder før forsendelse, hvilket sikrer en længere levetid.

Hvorfor vælge Bolaisi-kugleventiler i rustfrit stål?

Leder du efter en kugleventil i rustfrit stål, der håndterer forskellige medier og trykklassificeringer og samtidig understøtter automatiseringsopgraderinger? Vælg Bolaisi Q41F/W-serien med flangekugleventil i rustfrit stål – understøttet af modne støbe- og bearbejdningsprocesser i rustfrit stål, valideret gennem timevis af rørledningstest i den virkelige verden under forskellige forhold og garanteret af omfattende kvalitetskontrol. Og hvorfor vælge Bolaisi:

Over 20 års erfaring med ventilproduktion

Med mere end to årtiers dyb involvering i ventilindustrien besidder vi ekspertisen og produktionskapaciteten til at levere ventilløsninger af høj kvalitet.

Streng kvalitetskontrol

Fra indkøb af råvarer til endelig levering implementerer vi strenge kvalitetsinspektioner gennem hele produktionsprocessen for at sikre stabil ydeevne og lang levetid.

Professionelle tilpasningstjenester

Vi tilbyder skræddersyet ventilfremstilling baseret på kundetegninger, prøver og specifikke applikationskrav for at imødekomme de forskellige behov i forskellige projekter.

Avancerede produktionskapaciteter

Understøttet af professionelle produktionsfaciliteter og et erfarent teknisk team sikrer vi høj produktionseffektivitet og en stabil forsyningskapacitet.

En betroet global leverandør

Vores ventiler er tillid til af kunder over hele verden, eksporteres til adskillige lande og regioner og understøttes af langsigtede, stabile partnerskaber med kunder over hele kloden.

Omfattende kundesupport

Vi yder professionel support og service gennem hele partnerskabet, der dækker alt fra produktforespørgsler og prøvegodkendelse til sporing af produktionsfremskridt og eftersalgsservice.

FAQ

Q1: Kan denne kugleventil med flange i rustfrit stål regulere flowet? Kan den bruges i en halvåben position i længere perioder?

A: Dette produkt er primært designet til on/off service og kan håndtere kortsigtet flowregulering; langtidsdrift i delvis åben tilstand anbefales dog ikke, da vedvarende drosling accelererer erosion og slid på tætningsfladerne, og derved forkorter ventilens levetid. For præcis flowkontrol anbefales en V-port regulerende kugleventil.

Spørgsmål 2: Hvilken tætningstype skal vælges til højtemperaturdampapplikationer (150°C/200°C)?

A: Til rent vand, olie eller standarddamp ved temperaturer ≤150°C er en standard PTFE (Teflon) blød forsegling egnet. Til højtemperaturdamp, der nærmer sig 200°C, anbefales en højtemperaturbestandig hård tætning for at forhindre fejl eller lækage forårsaget af blødgøring af standard PTFE-tætninger ved høje temperaturer.

Q3: Kan et 304 rustfrit stål ventilhus bruges sammen med medier, der indeholder chloridioner eller havvand?

A: Et standard 304 ventilhus er kun egnet til rent vand eller olie med lavt chloridionindhold. Til ætsende miljøer med høje chloridionniveauer - såsom havvand eller bejdseprocesser - kræves et 316 eller 316L ventilhus i rustfrit stål for effektivt at modstå chlorid-induceret grubetæring.

Q4: Hvordan skal en lille spindellækage håndteres? Er det nødvendigt at fjerne hele ventilen?

A: Der er ingen grund til at fjerne ventilen fra rørledningen; problemet kan hurtigt løses ved blot at fjerne den øvre pakning og udskifte den indvendige pakningspakning. Denne proces er enkel og minimerer nedetid for vedligeholdelse.

Q5: Kan pneumatiske eller elektriske aktuatorer eftermonteres på manuelle ventiler?

A: Ja. Ventilhuset har et universelt udvidet spindeldesign, der giver mulighed for automatiseringsopgraderinger ved blot at montere en aktuator med det passende drejningsmoment - ingen udskiftning af ventilhus eller rørledningsmodifikation er påkrævet.

Q6: Kan flanger med forskellige trykklassificeringer (PN16, PN25, PN40) bruges i flæng?

A: Det anbefales ikke at blande dem. Flenger med forskellige trykklassificeringer varierer i tykkelse, bolthulsdiametre og trykbærende standarder; blanding af dem udgør sikkerhedsrisici såsom højtrykslækage eller flangedeformation. Valget skal svare til rørledningens designtrykklassificering.

Q7: Hvor ofte skal ventilen vedligeholdes? Skal sliddele periodisk udskiftes?

A: For standarddriftsforhold, der involverer rent vand eller olie ved omgivelsestemperaturer, er en inspektion én gang om året tilstrækkelig. Ved anvendelse af høje temperaturer, gas eller ætsende medier skal inspektioner udføres hver sjette måned. Hvis tætningspakningen og ventilsædet ikke viser tegn på slid eller lækage, kan de fortsat bruges; udskiftning af sliddele er kun nødvendig, hvis der opstår lækage, hvilket eliminerer behovet for obligatorisk periodisk udskiftning.

Q8: Hvad skal der gøres, hvis store ventiler (DN300, DN350) er vanskelige at betjene?

A: For rørledninger med stor boring anbefales det at udstyre ventilerne med en snekkegearmekanisme for betydeligt at reducere driftsmomentet; til automatiserede applikationer kan der installeres pneumatiske eller elektriske aktuatorer for at muliggøre fjernbetjening med et enkelt tryk, hvilket eliminerer behovet for manuel håndtering.
