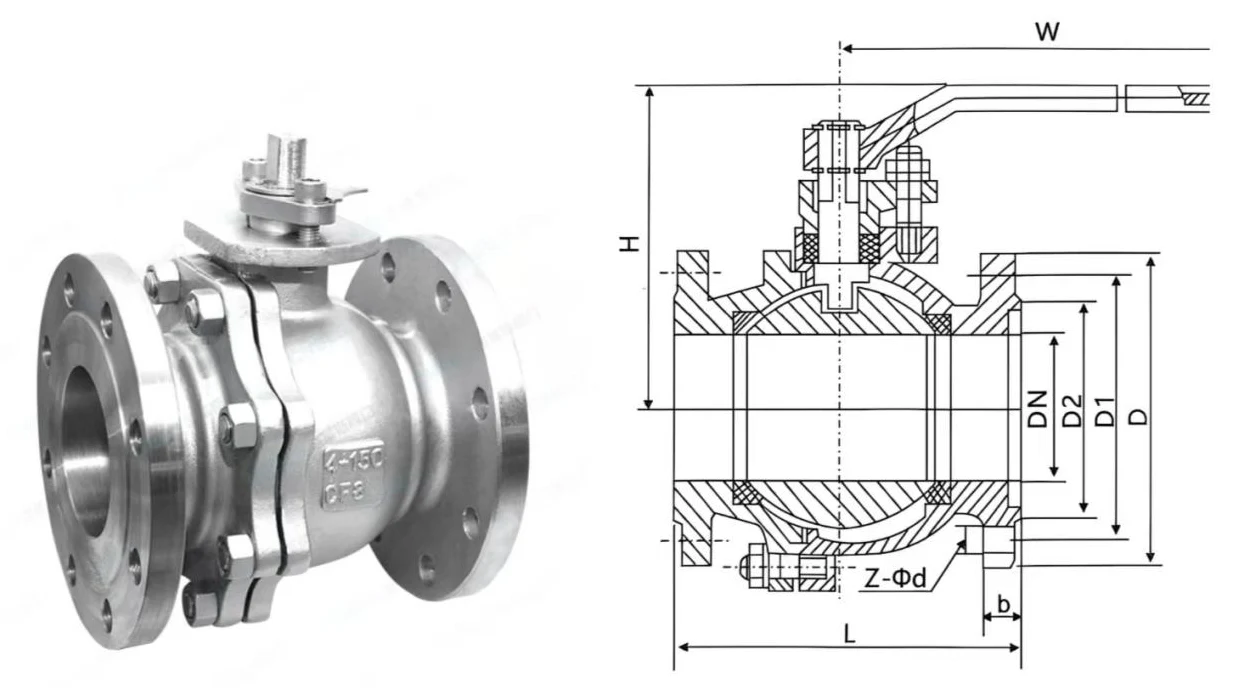

ANSI kugleventil med flange

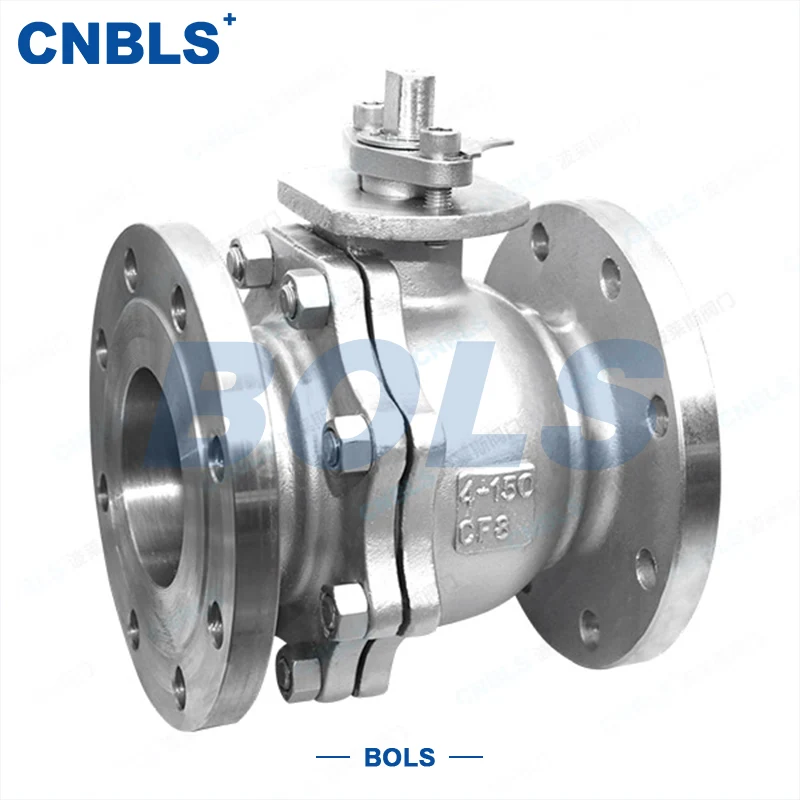

ANSI kugleventil med flange (Mærke: Bolaisi) er en industriel afspærringsventil med en flangeforbindelse og en kugle som kerneåbnings- og lukkeelement. Det bruges hovedsageligt til hurtig on-off kontrol og strømningsretningsskift af væsker i industrielle rørledninger. Produktet fås i to hovedkonstruktionstyper: flydende kugleventil og tappmonteret kugleventil. Forskellige materialer, tætningstyper og aktiveringstilstande kan vælges fleksibelt i henhold til arbejdsforhold, hvilket gør det bredt velegnet til forskellige konventionelle industrielle rørledningsapplikationer.

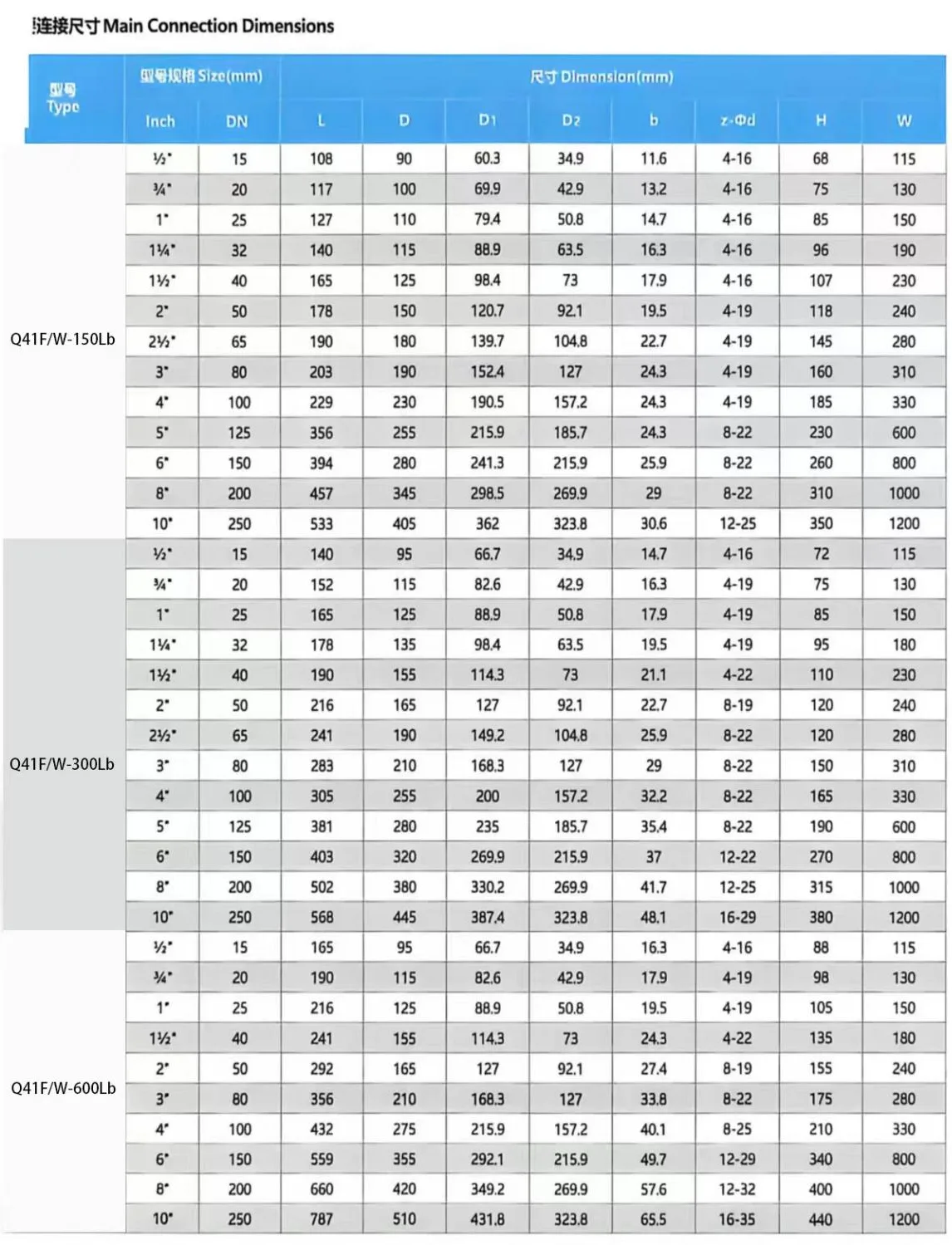

Kerne tekniske parametre

Strukturelle kernekomponenter

Produktet har et modulært design og består af seks kernemoduler, som kan tilpasses fleksibelt efter arbejdsforhold:

● Ventilhus: Tilgængelig i 2-delte, 3-delte og ét stykker strukturer, der giver det primære trykbærende og installationsfundament for at opfylde forskellige vedligeholdelses- og installationskrav.

● Kuglelukkeelement: En roterende kugle med et koaksialt gennemgående hul, der tjener som kernekontrolkomponent til flowregulering, der opnår fuld åbning og lukning gennem rotation.

● Forseglingsenhed: Inkluderer bløde forseglinger (PTFE) og hårde forseglingssædetyper, der danner indvendige forseglinger med kuglen; matchende pakning sikrer udvendig tætning mellem spindel og ventilhus for at forhindre medium lækage.

● Ventilspindel: Transmissionskomponenten, der forbinder aktuatoren og kuglen, og driver kuglen til at rotere 90° til åbning og lukning.

● Aktuator: Standardkonfigurationen er manuel håndtag; snekkegear, pneumatiske og elektriske aktuatorer er valgfrie til forskellige automatiseringskontrolbehov.

Arbejdsprincip

Ventilen styrer fuld åbning og lukning af rørledningen ved at dreje kuglen 90° rundt om spindelaksen:

● Fuldt åben: Kugleboringen er fuldstændig koaksial med rørledningens strømningsvej, hvilket tillader uhindret væskepassage med ekstrem lav strømningsmodstand.

● Fuldt lukket: Kugleboringen er vinkelret på rørledningens strømningsvej, hvor kuglen passer tæt til sædet for fuldstændigt at blokere mediet og opnå pålidelig tætning.

To kerneforseglingsstrukturer er tilgængelige til forskellige arbejdsforhold:

● Flydende kuglestruktur: Under medium tryk flyder kuglen let for at presse mod nedstrømssædet, hvilket opnår selvstrammende forsegling. Højere tryk giver mere stabil tætningsydelse, velegnet til små til mellemstore diametre og medium-lavtryksforhold.

● Trunnmonteret kuglestruktur: Kuglen er understøttet af øvre og nedre tape uden radial forskydning. Sædet har elastisk kompensation for automatisk at passe kuglen til tætning, med lavt driftsmoment og langsigtet stabil ydeevne, velegnet til store diametre og højtryksforhold.

Kerneproduktegenskaber

● Standardiseret flangeforbindelse: Overholder strengt amerikanske standardflangedimensioner, understøtter RF, FF, MFM, TG, RJ og andre flangefladetyper. Det muliggør nem installation og fjernelse med høj udskiftelighed med rørledninger og udstyr af samme standard uden ændringer på stedet.

● Effektiv og kontrollerbar betjening: Kun en 90° drejning er nødvendig for manuel fuld åbning og lukning, hvilket muliggør hurtig betjening velegnet til nødstop. Åbningsvinklen kan justeres præcist til skift af strømningsretning.

● Optimeret Flow Path Design: Struktur med fuld boring skaber næsten intet strømningsmodstandstab i helt åben tilstand, hvilket reducerer rørledningens energiforbrug og tilpasser sig højviskositetsmedier og medier, der indeholder mindre partikler.

● Modulær fleksibel konfiguration: Ventilhus, tætninger og aktuatorer er modulopbygget. ANSI-flangekugleventilen kan tilpasses med materialer, tætningstyper og aktiveringstilstande baseret på tryk-, medium- og temperaturkrav på stedet.

● Tovejs flowkompatibilitet: Envejs eller tovejs flowstrukturer er valgfrie uden strenge indløbs-/udløbsbegrænsninger, hvilket forbedrer installations- og driftsfleksibiliteten.

Produktydelsesfordele

● Bred dækning af arbejdsbetingelser: Nominel diameter fra DN15 til DN200 og nominelt tryk fra 150 LB til 600 LB dækker de fleste generelle industrielle rørledningsapplikationer.

● Høj korrosionsbestandighed: Flere kropsmaterialer, inklusive kulstofstål, rustfrit stål 304, 316 og 316L, modstår korrosion og erosion fra vand, olie, damp, syrer, alkalier og andre medier, hvilket forlænger levetiden.

● Stabil og pålidelig forsegling: Blød forsegling opnår ydeevne uden lækage for rene medier ved normale temperaturer; hård forsegling modstår høje temperaturer og slid til damp- og partikelfyldte medier. Begge typer sikrer en langsigtet stabil tætning for at minimere intern og ekstern lækage.

● Sikker og arbejdsbesparende betjening: Optimeret spindel- og håndtagsdesign reducerer betjeningsmomentet betydeligt for nem manuel betjening. Anti-blowout spindel og anti-statiske strukturer forhindrer statisk opbygning fra medium friktion og stammeudstødning, hvilket opfylder sikkerhedskravene i højrisikoindustrier såsom petroleum og kemiteknik.

● Praktisk vedligeholdelse: 2-delt og 3-delt kropsdesign tillader eftersyn og tætningsudskiftning uden demontering af rørledningen, hvilket i høj grad reducerer vedligeholdelsesarbejdet på stedet og nedetid.

Hovedapplikationsscenarier

Med stabil on-off-kontrol og bred tilpasningsevne til medier og arbejdsforhold er ANSI-flangekugleventilen meget udbredt i rørledningssystemer på tværs af større industrier:

● Olie- og gasindustrien: Mellemstor afbrydelse og kobling i olie- og gasefterforskning, langdistancerørledninger, opsamlingsstationer og raffineret olielagring og -transport.

● Kemisk industri: Proceskontrol af sure/alkaliske medier, organiske opløsningsmidler, polymerer og additiver under barske kemiske produktionsforhold.

● Power Industry: Pipeline on-off kontrol i kedelsystemer, damprørledninger, kølevandscirkulation og efterfyldningsvandsystemer for at sikre stabil enhedsdrift.

● Papir- og metallurgiindustri: Rørledningskontrol til papirsortlud, metallurgisk gylle og vandcirkulationssystemer med slagfast og slidstærk struktur.

● Vandbehandlingsindustrien: Rørledningsåbning/-lukning og flowregulering i kommunal vandforsyning/afløb, industriel spildevandsbehandling, genbrug af genbrugsvand og cirkulerende vandsystemer.
