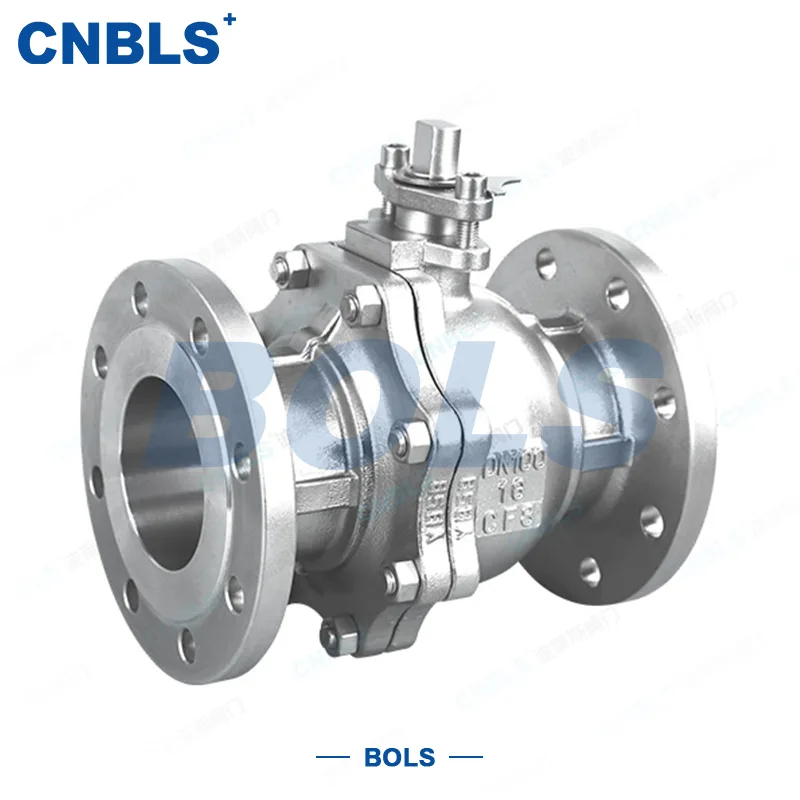

DK Flangekugleventil

GB-flangekugleventilen er en kerne-industriel væskekontrolventil med national standard flangeforbindelse, som realiserer rørledning on-off og flowregulering gennem 90° rotation af kuglekernen, og er en af ​​de mest udbredte mainstream afspærringsventiler i globale industrielle rørledningssystemer.

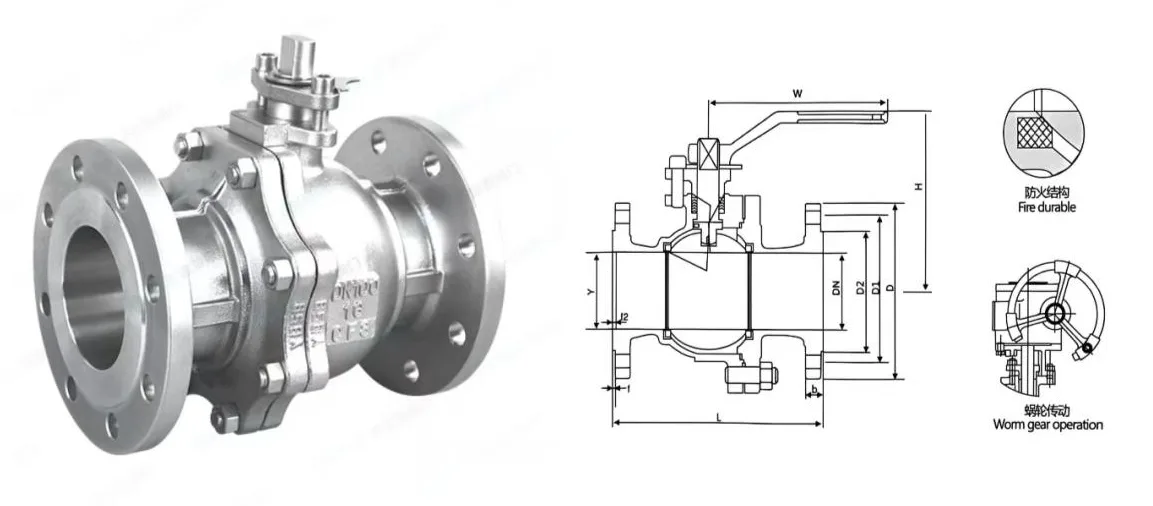

Denne ventil er hovedsageligt sammensat af kernekomponenter, herunder ventilhus, flydende kugle, ventilstamme, ventilsæde, tætningsenhed og national standard flangeender. Ud over den manuelle standardaktivering kan den også udstyres med snekkegear, pneumatiske, elektriske og hydrauliske aktiveringsanordninger for at opfylde de automatiske kontrolkrav for forskellige industrielle arbejdsforhold. Det har kernefordelene ved hurtig åbning og lukning, ekstrem lav væskemodstand, kompakt struktur, pålidelig tovejsforsegling, bred mediekompatibilitet og bekvem installation og vedligeholdelse. Med stabil langsigtet driftsydelse og stærk tilpasningsevne til komplekse arbejdsforhold er GB Flange Ball Valve blevet en uundværlig nøglekomponent i industrielle væsketransmissions- og kontrolsystemer.

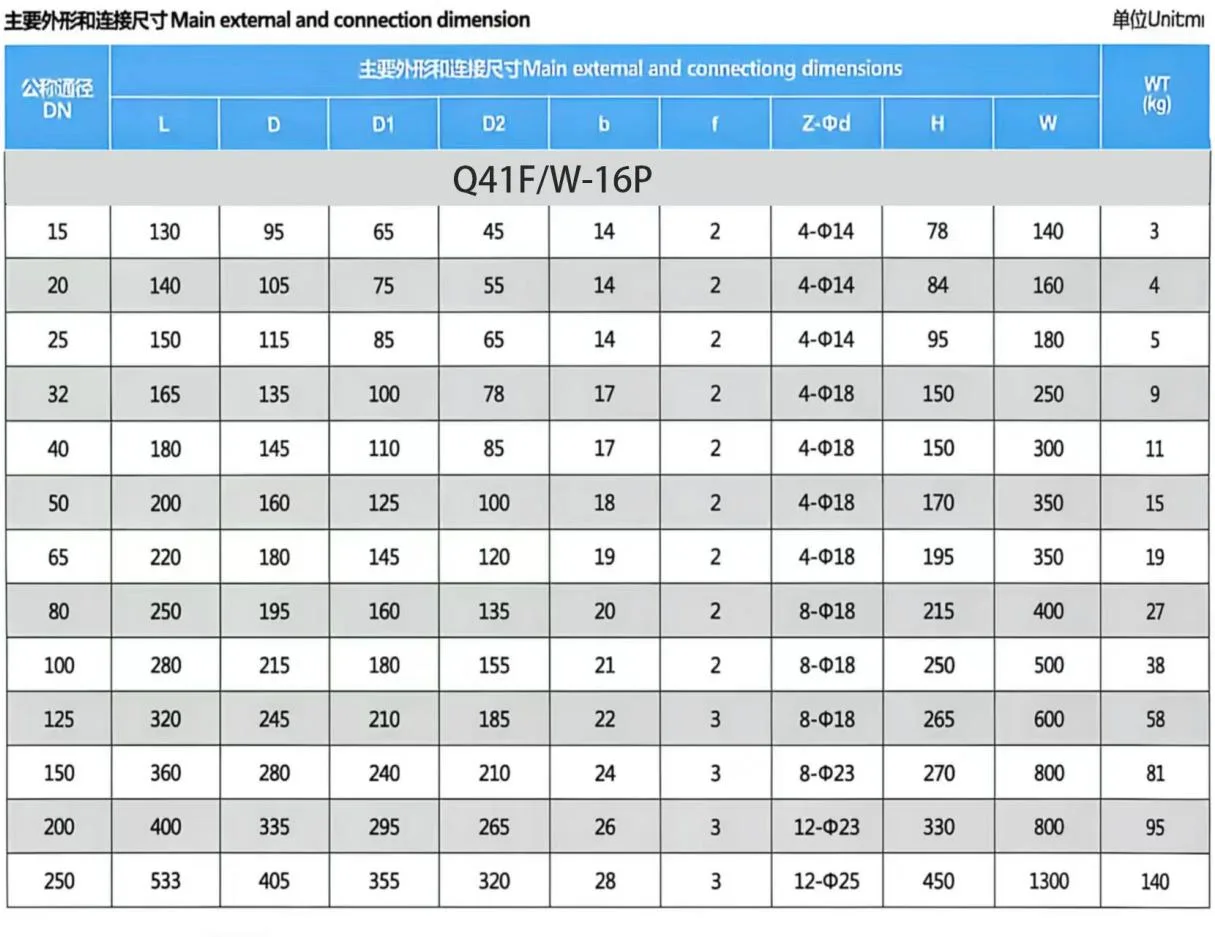

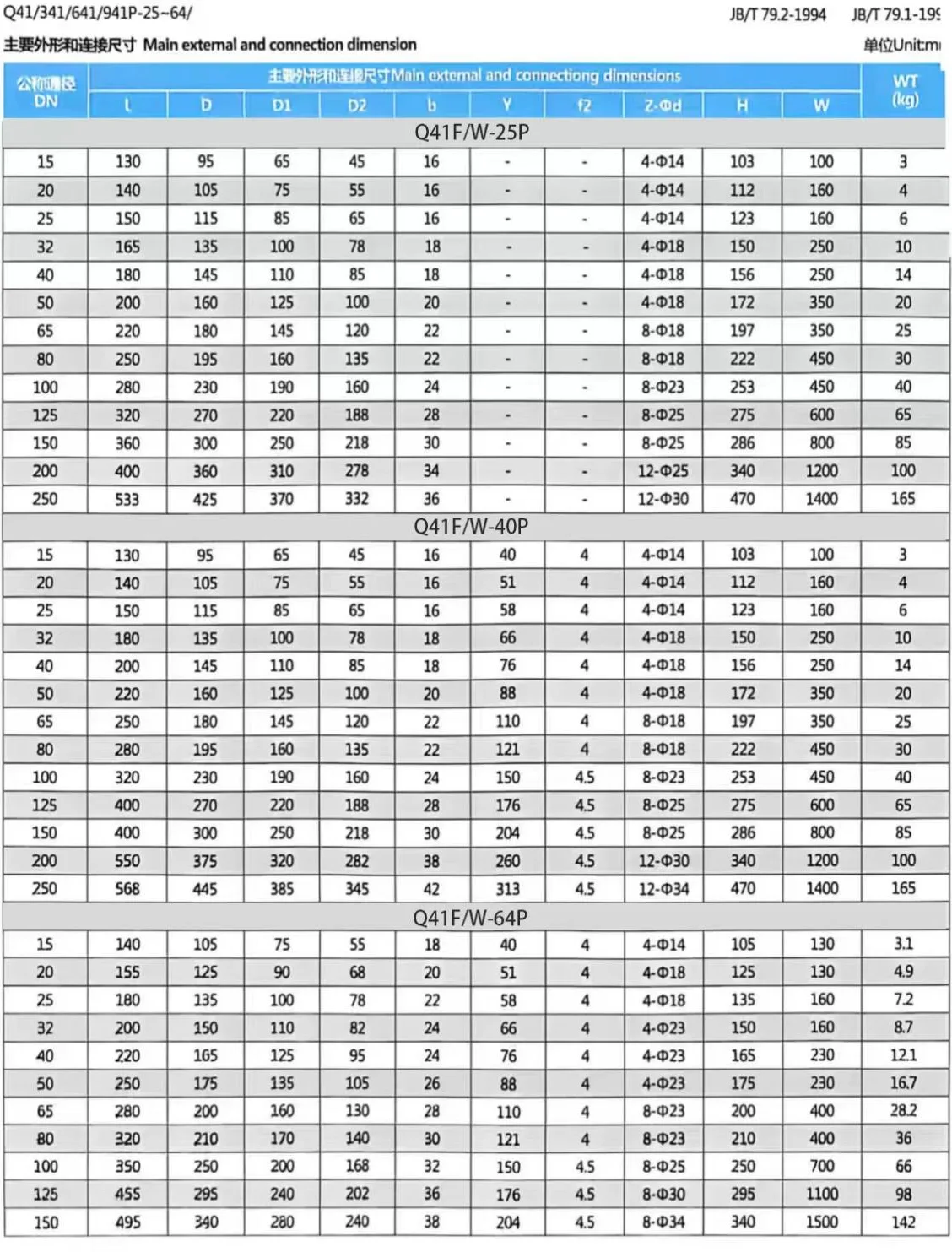

Produktspecifikationer

Anvendelsesstandarder

Vigtigste applikationsindustrier

● Olie og gas, petrokemisk raffinering og langdistancerørledningstransmission

● Energiproduktion (vand-, damp- og oliekredsløb i termiske og atomkraftværker)

● Metallurgi, papirfremstilling og tekstilfremstilling

● Kommunal vandforsyning, fjernvarme og spildevandsrensning

Arbejdsprincip

Arbejdsprincippet for GB-flangekugleventilen er afhængig af kuglekernens 90° roterende bevægelse drevet af ventilstammen for at opnå fuld åbning, fuld lukning og præcis flowkontrol af rørledningen:

Fuld åben tilstand

Når ventilspindelen driver kuglen til at rotere 90° for at få kuglens gennemgående hul helt på linje med rørledningens akse, er flowkanalen fuldt forbundet. På dette tidspunkt er væskemodstanden minimal, og mediet kan passere gennem ventilhuset næsten uden tryktab.

Fuld lukket tilstand

Når ventilspindelen driver kuglen til at rotere 90° i modsat retning, er kuglens gennemgående hul fuldstændig vinkelret på rørledningens akse. Kuglekernen presses tæt mod ventilsædet af rørledningens mediumtryk, hvilket danner en pålidelig tætning uden lækage, og mediumstrømmen afbrydes fuldstændigt.

Flowkontroltilstand

Når kuglen drejes til en hvilken som helst vinkel mellem 0° og 90°, kan det effektive strømningsareal mellem kuglens gennemgående hul og rørledningen justeres trinløst for at opnå præcis kontrol af den medium flowhastighed og rørledningstrykket, der opfylder de variable arbejdsbetingelsers krav til industrielle processer.
