Hvorfor er højtydende ventilationssommerfugleventiler afgørende for moderne industriel luftstrømskontrol

Artikeloversigt: Højtydende ventilationsspjældventilerer konstrueret til lavtryksventilation med stor diameter, støvfjernelse, udstødnings- og røggassystemer, hvor stabil luftstrømskontrol og korrosionsbestandighed er kritisk. Denne vejledning forklarer deres struktur, materialer, aktuatormuligheder, tekniske parametre, applikationer, udvælgelseskriterier og vedligeholdelseskrav, og hjælper industrielle købere med at træffe en mere informeret ventilvalgsbeslutning.

Indholdsfortegnelse

• Hvad er højtydende ventilationssommerfugleventiler?
• Hvorfor betyder ydeevne noget i industrielle ventilationssystemer?
• Hvad er de vigtigste designfunktioner?
• Hvilke tekniske parametre bør købere overveje?
• Pneumatisk vs. elektrisk: Hvilken aktuator er bedre?
• Hvor er disse ventiler almindeligt anvendt?
• Hvordan skal du vælge den rigtige ventil?
• Hvordan kan du opretholde langsigtet ventilydelse?
• FAQ

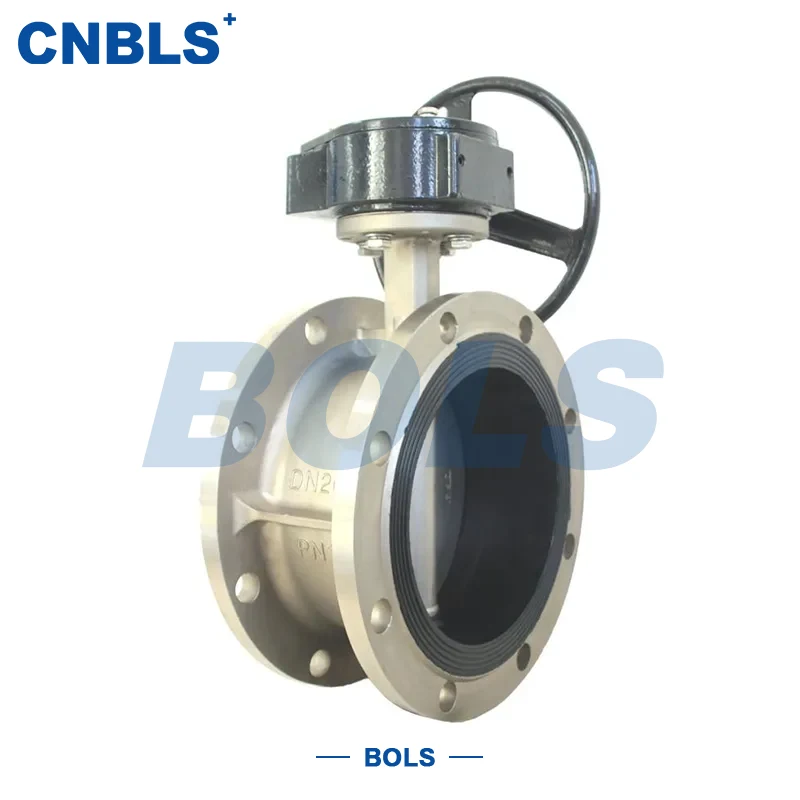

Hvad er højtydende ventilationssommerfugleventiler?

Højtydende ventilationsspjældventilerer specialiserede flowkontrolenheder designet til industrielle ventilationsrørledninger, der opererer under relativt lavt tryk, men som ofte kræver stor luftstrømskapacitet. IfølgeBolaisis produktinformation er ventilserien designet til ventilations- og støvfjernelsesapplikationer og fås i rustfri stålkonfigurationer, herunder SS304, SS316, SS304L og SS316L.

Ventilen bruger en koncentrisk, eller centerlinje, sommerfuglestruktur. En cirkulær skive roterer rundt om spindelaksen for at åbne, lukke eller regulere luftstrømmen. Denne relativt enkle konstruktion reducerer antallet af bevægelige komponenter, samtidig med at der skabes en jævn strømningsbane med forholdsvis lav modstand.

Bolaisi tilbyder to primære aktiveringskonfigurationer:

• D641W:Pneumatisk ventilationsspjældventil betjent af en luftaktuator.
• D941W:Elektrisk ventilationsspjældventil, der betjenes af en elektrisk aktuator.

Produktsortimentet dækker nominelle diametre fra DN100 til DN2000, hvilket gør det velegnet til applikationer, hvor konventionelle ventiler med lille diameter ikke kan give tilstrækkelig luftstrømskapacitet.

Hvorfor betyder ydeevne noget i industrielle ventilationssystemer?

Industrielle ventilationssystemer håndterer ofte støvet luft, ætsende gasser, højtemperatur røggas eller store luftmængder. En ventil, der skaber for stor modstand eller ikke kan modstå driftsmiljøet, kan påvirke effektiviteten og pålideligheden af ​​hele systemet negativt.

En korrekt valgt ventilationssommerfugleventil kan hjælpe med at give:

• Pålidelig luftstrømslukning og regulering.
• Lavere tryktab over store ventilationsrørledninger.
• Stabil drift i støvfyldte eller korrosive miljøer.
• Praktisk integration med centraliserede automationssystemer.
• Reducerede vedligeholdelseskrav gennem en forholdsvis enkel struktur.

For indkøbsteams bør ventilydelsen derfor evalueres i henhold til det komplette driftsmiljø frem for diameter alene. Mediesammensætning, temperatur, tryk, lækagekrav, aktuatortype og installationsstandarder påvirker alle den relevante konfiguration.

Hvad er de vigtigste designfunktioner?

Koncentrisk sommerfuglestruktur

Centerlinjedesignet placerer skiven og frempinden omkring den samme centrale akse. Dens ligefremme mekaniske arrangement understøtter jævn rotation, relativt lavt driftsmoment og effektiv luftstrømspassage. Disse egenskaber er særligt nyttige i ventilationssystemer med stor diameter og høj flow.

Konstruktion af rustfrit stål

Afhængigt af applikationen kan krop, skive, spindel og andre trykbærende komponenter konfigureres med korrosionsbestandige rustfri stålmaterialer. Valgmulighederne omfatter CF8, CF8M, CF3, CF3M, A182 F304, F316, F304L og F316L.

Denne materialefleksibilitet gør det muligt for købere at matche ventilkonstruktion med forskellige niveauer af gaskorrosivitet og temperatureksponering.

Ventilation-Duty Tætning

Ventilationstætningsdesignet af W-typen kan bruge metalforsegling eller en sammensat FKM- og rustfrit ståltætningskonfiguration. Valget bør baseres på temperatur, medium egenskaber, forventet slid og den nødvendige lækageevne.

Flangeforbindelser

Flangede ender forenkler installation, placering, inspektion og udskiftning af rørledninger. Produktinformationen identificerer GB/T 9113 og ANSI B16.5 blandt de almindeligt gældende flangestandarder.

Hvilke tekniske parametre bør købere overveje?

Tekniske specifikationer er især vigtige ved køb af ventiler til store industrielle ventilationsprojekter. Følgende tabel opsummerer nøglespecifikationer forbundet med Bolaisi-serien.

Disse specifikationer bør behandles som et udgangspunkt. Det endelige valg bør altid baseres på de faktiske projektforhold og producentens bekræftede tekniske dokumentation.

Pneumatisk vs. elektrisk: Hvilken aktuator er bedre?

Valget mellem pneumatisk og elektrisk aktivering afhænger i høj grad af stedets tilgængelige hjælpeprogrammer, kontrolfilosofi, reaktionskrav og automatiseringsarkitektur.

Pneumatisk aktiveringkan være fordelagtigt, hvor hurtig cykling og en eksisterende trykluftinfrastruktur prioriteres.Elektrisk aktiveringkan være mere praktisk, hvor fjernbetjening, modulerende styring eller direkte integration med et elektrisk styresystem er påkrævet.

Hvor er disse ventiler almindeligt anvendt?

Det brede diameterområde, materialer i rustfrit stål og ventilationsorienteret tætningsdesign gør det muligt for disse ventiler at tjene flere industrielle applikationer.

• Metallurgi:Højtemperatur røggasventilation og udsugningskontrol.
• Strømproduktion:Kedelventilation og afsvovlingsanlæg.
• Kemisk behandling:Støvopsamling og ætsende gasudstødningssystemer.
• Byggematerialer:Industrielt støv- og ventilationsudstyr.
• Minedrift:Mineventilation og miljøkontrolsystemer.
• Miljøbeskyttelse:Industrielle udstødnings- og luftbehandlingssystemer.
• Store faciliteter:Industrielle anlæg og store luftbehandlingssystemer.

I disse miljøer kan ventilen bruges til luftstrømsspærring, flowregulering og ventilationssystemets flowkontrol.

Hvordan skal du vælge den rigtige ventil?

Industrielle ventilanskaffelser bør begynde med en klar forståelse af de faktiske driftsforhold. Før du vælger enHøjtydende ventilationsspjældventilerkonfiguration, bør købere vurdere følgende faktorer:

1. Rørlednings diameter:Bekræft den nødvendige nominelle diameter og tilslutningsmål.
2. Driftstryk:Vælg en trykklassificering, der passer til ventilationssystemet.
3. Driftstemperatur:Kontroller, at krop, skive, stilk og tætningsmaterialer er egnede til den maksimale temperatur.
4. Gassammensætning:Identificer ætsende komponenter såsom svovl- eller klorholdige gasser.
5. Støvkoncentration:Overvej om støvophobning kan påvirke skiven eller tætningsfladerne.
6. Kontrolkrav:Beslut om manuel, pneumatisk, elektrisk, on-off eller modulerende drift er påkrævet.
7. Flange standard:Sikre kompatibilitet med det eksisterende rørledningsflangesystem.
8. Vedligeholdelsesmiljø:Overvej tilgængelighed til inspektion, rengøring, aktuatorservice og udskiftning af tætninger.

For projekter, der involverer aggressive medier eller højtemperatur røggas, er det særligt vigtigt at vælge den korrekte rustfri stålkvalitet og tætningskonfiguration.

Hvordan kan du opretholde langsigtet ventilydelse?

Selv en veldesignet industriventil kræver passende inspektion og vedligeholdelse. Korrekt vedligeholdelse kan reducere risikoen for fastklæbning, lækage, aktuatorfejl og uventet nedetid.

• Rengør ophobet støv fra tætningsflader regelmæssigt.
• Undersøg skiven og frempinden for unormalt slid eller korrosion.
• Kontroller aktuatordrift og monteringstilslutninger med jævne mellemrum.
• For pneumatiske modeller skal du opretholde et stabilt tryklufttryk mellem de anbefalede driftsgrænser.
• Efterse elektriske forbindelser og aktuatorsmøring på elektriske konfigurationer.
• Under opstart ved høj temperatur, brug gradvis opvarmning, hvor det kræves af systemdesignet.
• Overvåg lækage og driftsmoment for at identificere udviklende problemer tidligt.

En forebyggende vedligeholdelsesplan bør etableres i henhold til driftsfrekvens, gassammensætning, temperatur, støvbelastning og producentens tekniske anbefalinger.

FAQ

Hvad bruges højtydende ventilationssommerfugleventiler hovedsagelig til?

De er primært designet til lavtryks-ventilationsapplikationer med stor diameter, herunder støvfjernelse, industriel udstødning, luftstrømslukning, flowregulering og røggassystemer.

Hvilke størrelser er tilgængelige?

Det refererede Bolaisi-produktsortiment dækker nominelle diametre fra DN100 til DN2000, hvilket gør det velegnet til både mellemstore og meget store ventilationsrørledninger.

Er disse ventiler velegnede til ætsende gasser?

Ja. Materialemuligheder i rustfrit stål såsom CF8M, CF3M, F316 og F316L kan give forbedret korrosionsbestandighed. Den passende kvalitet bør vælges i henhold til den aktuelle gassammensætning og driftsbetingelser.

Hvad er forskellen mellem D641W og D941W?

D641W bruger en pneumatisk aktuator, mens D941W bruger en elektrisk aktuator. Pneumatisk aktivering er velegnet til hurtig eller hyppig drift, hvorimod elektrisk aktivering er nyttig til fjern- og modulerende kontrolapplikationer.

Kan disse ventiler håndtere højtemperaturventilation?

Det angivne tekniske område er -30°C til 400°C. Den faktiske tilladte driftstemperatur afhænger dog af det valgte materiale, tætningskonfiguration, medium og projektforhold.

Hvordan skal jeg vælge mellem metal- og komposittætning?

Valget bør tage højde for driftstemperatur, gassammensætning, lækagekrav, slidforhold og forventninger til levetiden. For specifikke projekter bør købere bekræfte tætningskonfigurationen med ventilproducenten før bestilling.

Konklusion

Højtydende ventilationsspjældventiler giver en praktisk løsning til industrielle systemer, der kræver stor luftstrømskapacitet, lav modstand, pålidelig afspærring og automatiseret drift. Med koncentrisk konstruktion, materialer i rustfrit stål, tætning med ventilationspligt, flangeforbindelser og pneumatisk eller elektrisk aktivering kan de konfigureres til krævende applikationer på tværs af metallurgi, elproduktion, kemisk behandling, minedrift, byggematerialer og miljøbeskyttelse. Hvis du køber pålidelige industrielle ventilationsventiler fra en kinesisk producent eller leverandør, skal du omhyggeligt matche ventilspecifikationerne med dine systemforhold. Til tilpassede konfigurationer, teknisk rådgivning eller indkøbssupport,kontakt osfor at diskutere dine projektkrav med Bolaisi og finde den rigtige ventilationsspjældventilløsning.
