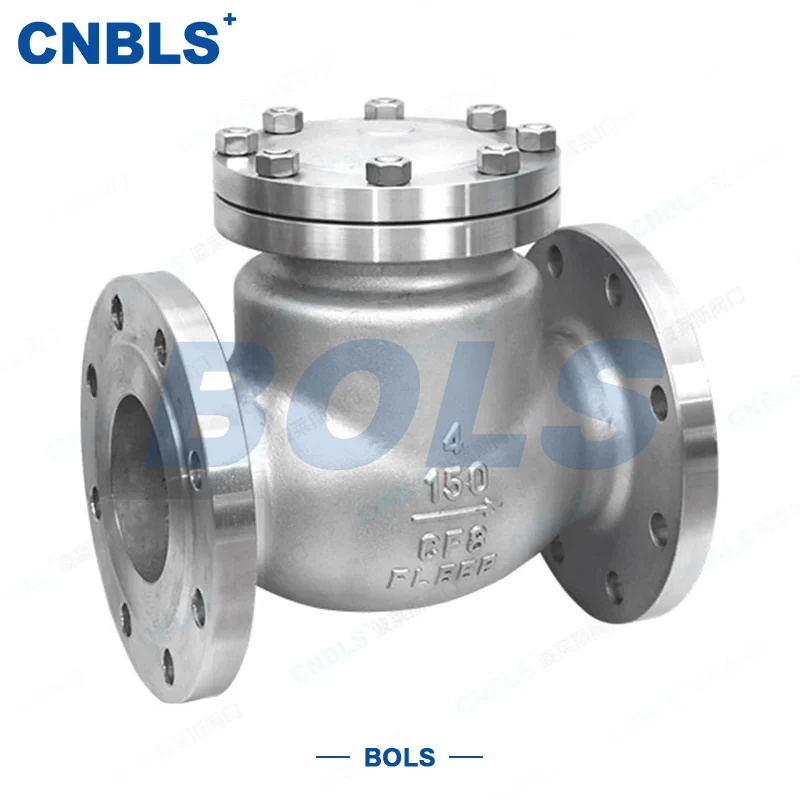

ANSI Svingflangekontraventiler i rustfrit stål

ANSI-svingflangekontraventiler i rustfrit stål er automatiske afspærringsventiler designet og fremstillet strengt efter ANSI/ASME-standarder. De kombinerer rustfrit ståls korrosionsbestandighed med fordelene ved en sving-type struktur, hovedsageligt bestående af rustfrit stålhus, motorhjelm, svingskive, hængselmekanisme og flangeende ender.

Arbejdsprincippet er enkelt og pålideligt: ​​Under fremadgående flow roterer medium tryk skiven rundt om hængslet for at åbne, hvilket sikrer jævn flow. I tilfælde af tilbagestrømning lukker skiven automatisk under sin egen vægt og omvendte tryk, hvilket forhindrer tilbagestrømning tæt og beskytter rørsystemet og nedstrøms udstyr.

Med faste og nemme at vedligeholde flangeforbindelser og fremragende korrosionsbestandighed, er disse ventiler meget udbredt i ANSI-rørsystemer til petrokemiske, naturgas-, fødevare- og farmaceutiske industrier, vandbehandlings- og kraftværksindustrier. De er især ideelle til medium-lav- til medium-højtryksanvendelser, der kræver automatisk tilbagestrømningsforebyggelse, høj SIAN-korrosionsbestandighed og praktisk SIAN-forsegling. Svingflangekontraventiler er blevet nøglekomponenter, der sikrer ensrettet flow i ANSI-rørsystemer.

Kerne tekniske parametre

Kerneproduktfordele

ANSI standard kompatibel, stærk tilpasningsevne

Designet og fremstillet i nøje overensstemmelse med ANSI/ASME, API og andre amerikanske standarder. Den kan anvendes direkte på forskellige ANSI-rørsystemer uden ekstra modifikation, hvilket reducerer indkøbs- og installationsomkostninger. ANSI Svingflangekontraventiler i rustfrit stål er nøglekomponenter til forebyggelse af tilbagestrømning i ANSI-rørledninger.

Helt rustfrit stål, korrosionsbestandigt og holdbart

Vedtager ANSI rustfrit stål såsom F304/CF8, F316/CF8M, med fremragende korrosion, høj temperatur og slidstyrke. Det sikrer stabil langtidsdrift i sure, klorerede og andre ætsende medier, hvilket reducerer udskiftningsfrekvensen og vedligeholdelsesomkostningerne.

Svingstruktur, høj floweffektivitet

Enkelt/dobbelt/multi disk design passer til forskellige diametre. Jævn flowpassage, lav modstand og følsom betjening. Lukkerespons så hurtigt som 0,5 s blokerer hurtigt tilbagestrømning, hvilket effektivt beskytter nedstrøms pumper, kompressorer og udstyr mod vandslag.

Pålidelig tætning, bredt anvendelsesområde

Hård forsegling til høje temperaturer, partikelfyldte og slidstærke forhold; blød forsegling til middel-lav temperatur og rene medier. Fast flangeforbindelse opfylder API 598 klasse IV med nul synlig lækage, velegnet til lavt til medium-højt tryk.

Intet eksternt drev, nem betjening

Åbner og lukker automatisk ved middeltryk og skivetyngdekraft, ingen ekstra kraft kræves. Enkel struktur, stabil ydeevne, lavere udstyrsinvestering og energiforbrug.

Komponentmaterialer og struktur

(Fremhæv kvalitet, sørg for stabil ydeevne)

Kernekomponentmaterialer

(ANSI-kompatibel, kvalitetskontrollerbar)

● Krop / motorhjelm: ASTM A182 F304/F316 (smedet), ASTM A351 CF8/CF8M (støbt), begge opfylder ANSI-materialestandarder for forskellige korrosive forhold.

● Skive: Samme materiale som krop + Stellite-legering overlay (ASTM A417 til hård forsegling) eller rustfrit stål + PTFE blød forseglingsring (blød forsegling), balancerende forsegling og holdbarhed.

● Hængselmekanisme: Smedet 316 rustfrit stål; Hængselsaksel lavet af 17 4PH udfældningshærdende rustfrit stål (ASTM A193 630), hvilket i høj grad forbedrer slidstyrken og styrken for at undgå blokering.

● Tætninger: Inconel legeringsring til høj temperatur; PTFE/perfluorether gummi til medium-lav temperatur rene medier; 316L spiralviklet pakning (ANSI B16.20) til flangetætning.

● Bolte / møtrikker: ASTM A193 B8/B8M (rustfri stålbolte), ASTM A194 8/8M (matchende møtrikker), overholder ANSI højtryksfastgørelsesstandarder, matchende kropsmateriale for ensartet korrosionsbestandighed.

Strukturelle egenskaber

(Videnskabeligt design for ANSI-forhold)

Swing-type struktur med fleksible enkelt/dobbelt/multi disc muligheder i henhold til diameter. Flangeplade/enhedsstruktur til forskellige installationsbehov. Eksternt hængsel for nem vedligeholdelse. Lige gennemstrømningsdesign sikrer lav modstand og følsom betjening. Med videnskabelig struktur leverer ANSI rustfrit stål svingflangekontraventiler praktisk og stabilitet til forskellige ANSI-rørledningsapplikationer.

Design & Manufacturing Standards

Retningslinjer for udvælgelse

Matcher nøjagtigt ANSI trykklasse

Klasse150 (PN20) til lavt tryk; Klasse300 (PN50) til mellemtryk; Klasse600 (PN100) til mellemhøjt tryk. Tilpas rørledningsklasse nøje for at undgå overtryk. ANSI svingflangekontraventiler i rustfrit stål skal vælges i overensstemmelse hermed for sikker drift.

Vælg skivestruktur efter diameter

Lille diameter (NPS 1/2"~2"): svingningstype med enkelt skive, lav modstand, følsom handling. Stor diameter (NPS 3" og derover): dobbelt/multi-skive, reducerer risikoen for vibrationer og vandslag.

Vælg tætningstype efter arbejdstilstand

Høj temperatur (>200 ℃), partikler eller højt slid → metalhård forsegling (Stellite-overlay). Middel-lav temperatur (≤200 ℃), rent medie → blød forsegling (PTFE/perfluorether) til næsten nul lækage.

Tilpas materialet til medium korrosion

Generelle ikke-ætsende medier → 304 (F304/CF8). Klorerede, sure eller ætsende medier → 316 (F316/CF8M). Alvorlig korrosion → opgradering til special rustfrit stål for længere levetid.

Match ANSI-flangespecifikation

Bekræft, at beklædningstypen (RF/RJ) og materialekvaliteten stemmer helt overens med rørledningsflanger for at forhindre tætningsfejl.

Drift & Vedligeholdelse

(Forlæng levetiden, sørg for stabil drift)

Installationsnoter

● Før installation: Kontroller, at klasse, materiale, diameter og flange passer til ANSI-systemet. Kontroller krop, skive og hængsel for skader. Test skivens bevægelse manuelt for jævn drift.

● Installer i henhold til flowretningspilen for at sikre, at fremadstrømning åbner skiven. Omvendt installation er strengt forbudt.

● Reserver tilstrækkelig plads på skivesiden for fuld åbning, undgå blokering af rør eller vægge.

Rutinemæssig vedligeholdelse

● Inspicér jævnligt flange- og hættetætninger; efterspænd bolte eller udskift pakninger, hvis der opstår lækage.

● Adskil med jævne mellemrum for at rense indvendigt affald, påfør højtemperaturfedt på hængselakslen for at forhindre blokering.

● Installer vandhammerafledere nedstrøms til applikationer med høj flow eller store størrelser. Luk opstrømsventilerne langsomt for at reducere stød.

Genstart efter langvarig nedlukning

Før genstart: Kontroller manuelt skivens bevægelse, inspicér det indre for blokering eller tætningsskader. Åbn mediet langsomt og øg gradvist trykket og flowet for at undgå blokering eller tætningsfejl.

Ansøgningsfelter

Med ANSI-overholdelse, korrosionsbestandighed, pålidelig tætning og følsom drift, er ANSI rustfrit stål svingflangekontraventiler meget udbredt i ANSI rørsystemer til:

● Petrokemisk: ætsende medier såsom kemisk væske, sur olie, syre og alkali, lavt til middelhøjt tryk.

● Naturgas: naturgas- og LPG-rørledninger, stærk korrosionsbestandighed, pålidelig tilbagestrømningsforebyggelse.

● Fødevarer og lægemidler: rene mellemstore rørledninger, højpræcisionsforsegling, hygiejnisk kvalitet.

● Vandbehandling: systemer til behandling af kloreret vand, spildevand og ætsende medier.

● Elindustrien: hjælpesystemer til kraftværker og damprørledninger, modstandsdygtig over for høje temperaturer og slid.
