DK Svingkontraventiler

GB Swing Check Valves, også kendt som kontraventiler eller envejsventiler, er fuldautomatiske rørledningsbeskyttelsesventiler, der åbner og lukker helt ved middeltryk, uden manuel betjening eller ekstern strøm nødvendig.

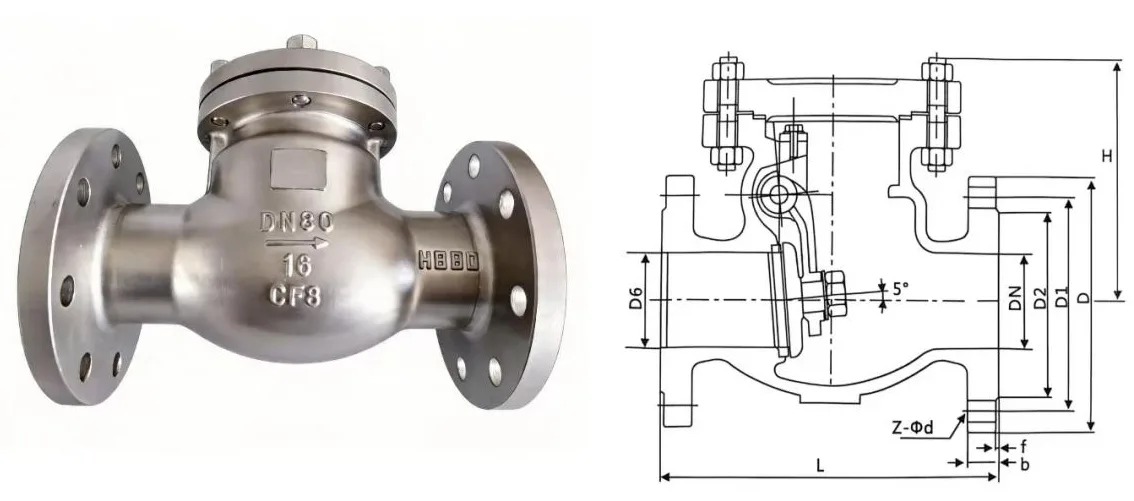

Ved at anvende en integreret indbygget vippesvingstruktur, er nøgleåbnings- og lukkekomponenter, herunder skiver, stiftaksler og vippearme, alle lukket inde i ventilhuset uden synlige transmissionsdele, hvilket effektivt reducerer ekstern lækage og leverer fremragende tætningsydelse. Designet af den lige gennemstrømningskanal sænker strømningsmodstand og tryktab, ideel til rørledningsforhold med store flow. Hård legeringsoverflade er valgfri til sædets tætningsoverflade for i høj grad at forbedre slidstyrke, korrosionsbestandighed og erosionsbestandighed, hvilket forlænger levetiden. Fremstillet i fuld overensstemmelse med nationale standarder, er det et standard envejsbeskyttelsestilbehør til rørledningssystemer.

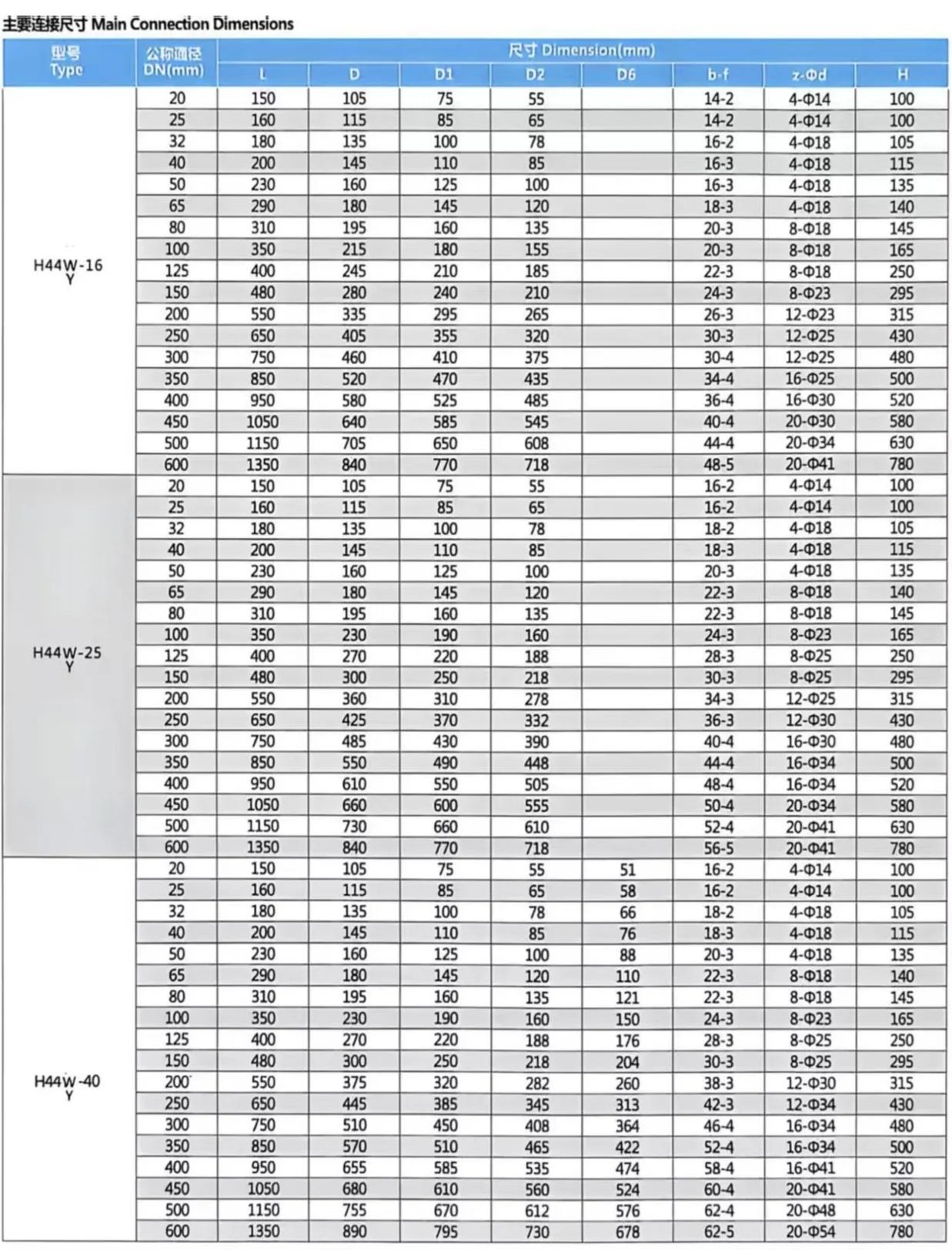

Produktets kerneparametre

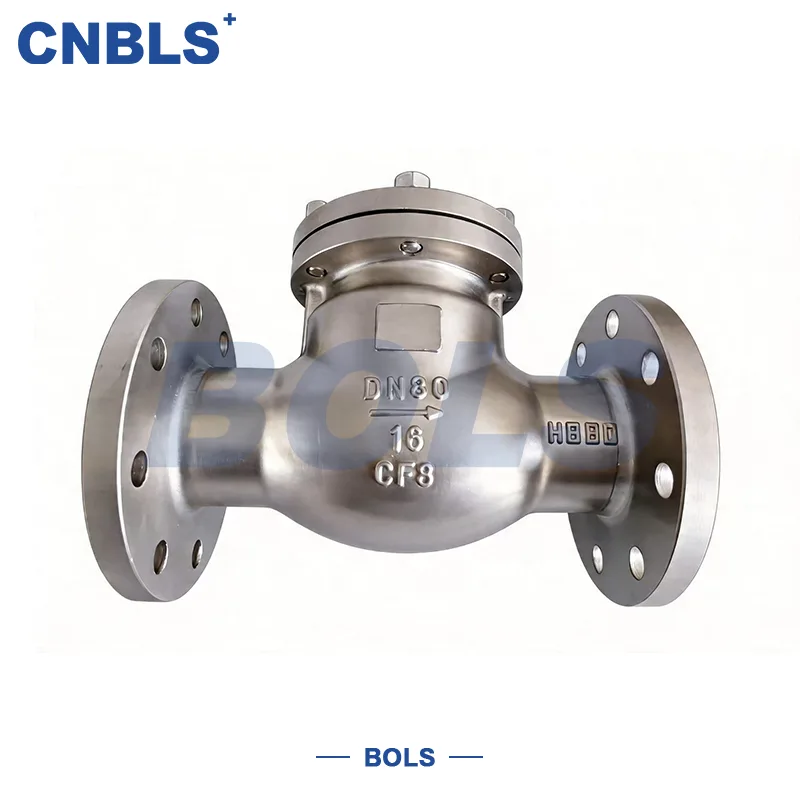

Denne serie af GB svingende kontraventiler, der er udviklet af Bolaisi, dækker fulde modeller af H44W/Y-16P/25P/40P. Fremstillet af højkvalitets rustfrit stål med flangeforbindelse for nem installation, fungerer den som en kerne-anti-tilbagestrømsbeskyttelsesventil til industrielle og civile rørledningssystemer. Den tilpasser sig væsketransport under flere arbejdsforhold med stabil og pålidelig drift.

Kerneapplikationsscenarier og hovedanvendelser

Med stærk universel tilpasningsevne anvendes GB svingende kontraventiler i vid udstrækning i væskerørledningssystemer på tværs af industrier:

Kommunal & Bygning Vandforsyning og Afløb

Anvendes i kommunale vandforsynings- og afløbsnetværk, bygning af sekundær vandforsyning og spildevandsudledningssystemer. Det forhindrer medium tilbagestrømning under vandafskæring eller pumpestop og undgår vandforurening og ubalance i rørnettet.

Petrokemisk industri

Velegnet til rørledninger til transport af råolie, raffineret olie og kemisk medium. Det stopper pumpens omvendte rotation og krydskontaminering af råmaterialer forårsaget af tilbagestrømning, hvilket sikrer sikre og stabile produktionsprocesser.

Strøm- og termoelektrisk industri

Anvendes i kraftværkskedel-damp-vand-systemer, cirkulerende kølevandssystemer og kombinerede varme- og kraftledningsnet. Det forhindrer tilbagestrømning af damp og kondensvand for at beskytte kerneudstyr såsom dampturbiner og vandpumper.

VVS og brandsikringssystemer

Matchet med centralt klimaanlæg vandcirkulation, varmeledningsnet, brandsprinkler- og brandhanesystemer. Det eliminerer systemtrykforstyrrelser forårsaget af medium tilbagestrømning og garanterer pålideligheden af ​​brandnøddrift.

Metallurgisk industri

Udbredt i cirkulerende vandsystemer og procesvæskerørledninger til metallurgiske produktionslinjer. Det modstår stød fra omvendt væske og beskytter pumper og ventiler og tilpasser sig komplekse arbejdsforhold med høje temperaturer og urenheder.

Arbejdsprincip

Bolaisi rustfrit stål GB Svingkontraventiler realiserer fuldautomatisk åbning og lukning afhængigt af medium trykforskel og diskens egenvægt, uden ekstern strøm eller manuel indgriben, med følsom respons og pålidelig beskyttelse.

Fremad åbning & ledning

Når indløbstrykket er højere end udløbstrykket, overvinder væskens fremadgående tryk skivens egenvægt og omvendte trykforskel for at skubbe skiven åben. Skiven roterer og løfter sig omkring den faste indvendige stiftaksel for helt at frigøre rørledningen for stabil fremadrettet væsketilførsel.

Automatisk omvendt lukning (anti-tilbagestrømningsbeskyttelse)

Når den forreste vandpumpe stopper, væskestrømmen afbrydes, eller udløbstrykket overstiger indløbstrykket, driver den kombinerede kraft af omvendt trykforskel og skivens egenvægt skiven til hurtigt at nulstilles og stramt tilpasse ventilsædet til fuldstændig afspærring. Det blokerer grundigt væsketilbageløb og undgår automatisk beskadigelse af udstyr, procesfejl og potentielle sikkerhedsrisici forårsaget af omvendt strømning.
