ANSI Flangesving kontraventiler

ANSI Flangesvingkontraventiler (Mærke: Bolaisi, modelserie: H44W/Y-150LB/300LB/600LB/900LB) er fuldautomatiske selvbetjente envejsventiler uden eksterne drivanordninger, designet til at levere pålidelig anti-tilbagestrømningsbeskyttelse til industrielle væskerørledningssystemer. damp og forskellige industrielle medier, og kan fungere stabilt i lang tid under normale trykforhold. Med lav strømningsmodstand, høj tætningsydelse og stærk kompatibilitet, fungerer den som en essentiel basisventil for at sikre rørledningssikkerhed og stabil procesdrift.

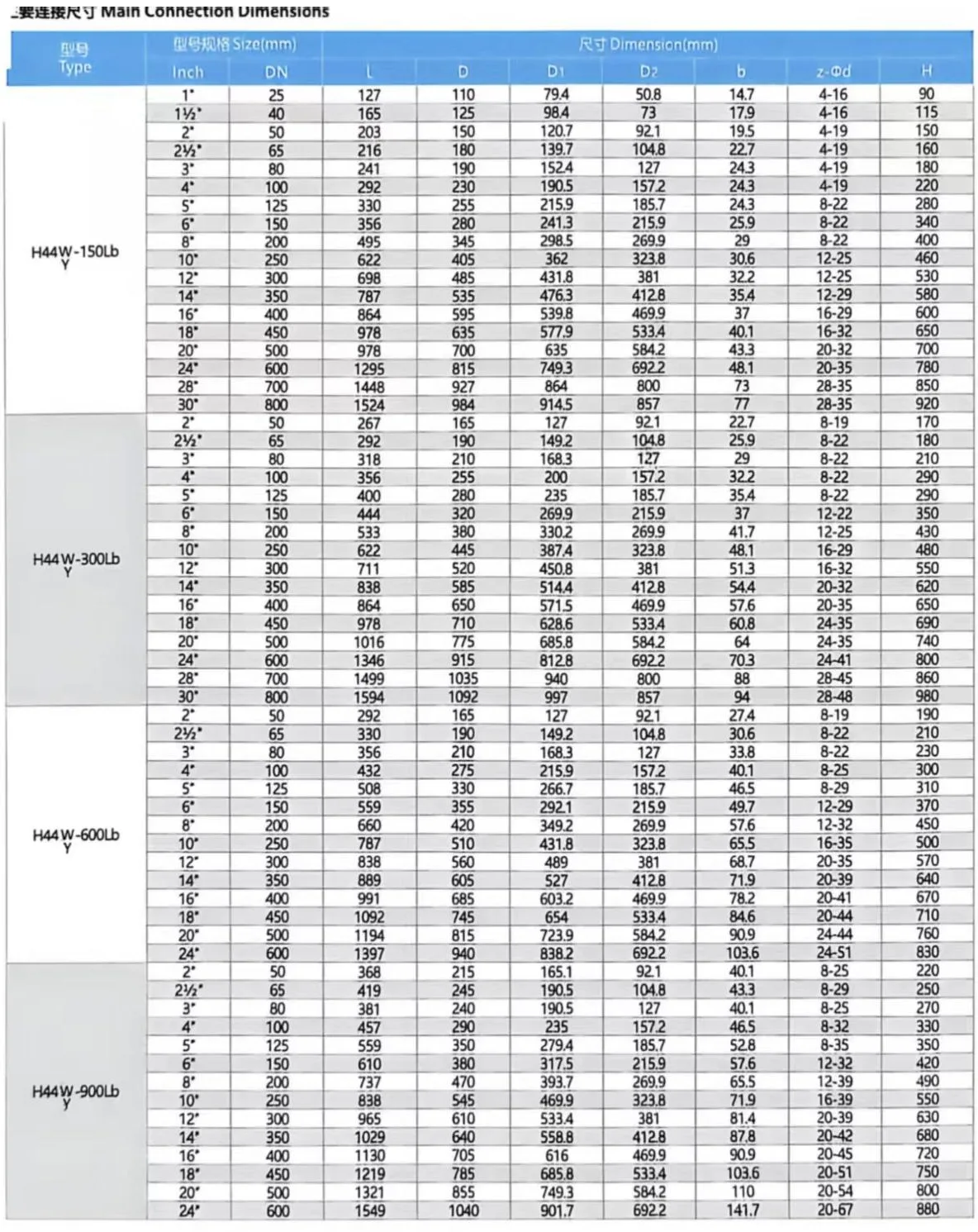

Kerne tekniske parametre

Strukturelt design og kerneydelsesfordele

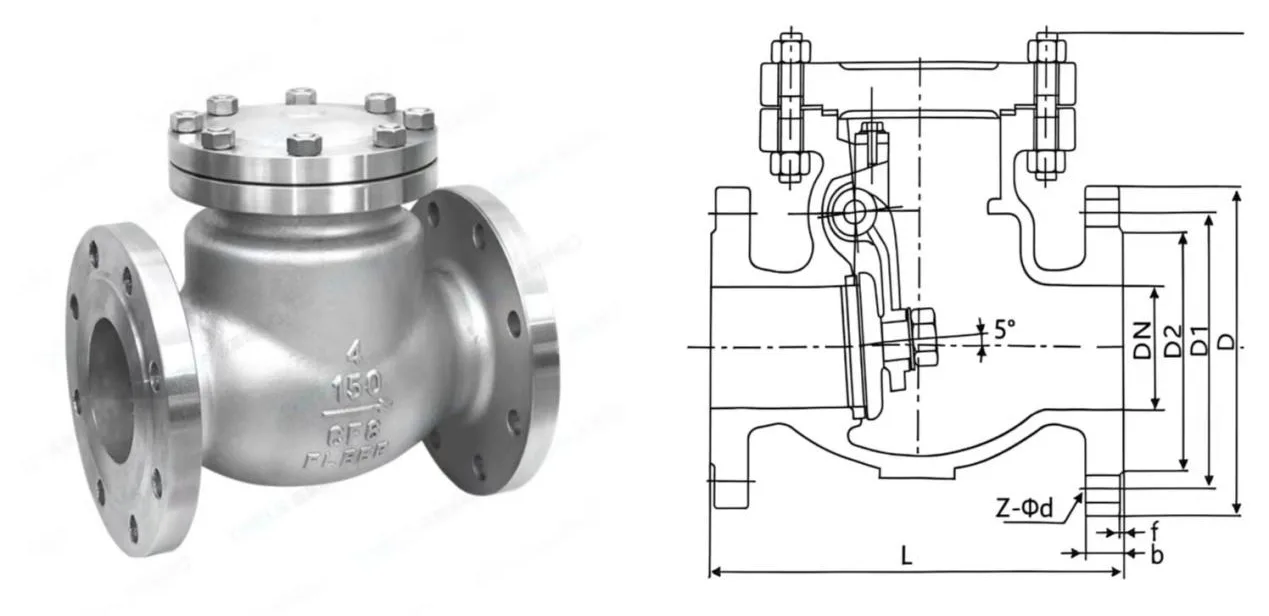

ANSI-flangesvingkontraventilen vedtager en præcist optimeret enkeltsvingskivestruktur, bestående af et højstyrkeventilhus, forseglet motorhjelm, skråtstillet ventilsæde, svingskive, transmissionsvippe og fuldt indbygget stiftaksel. Ventilskiven roterer jævnt for at åbne og lukke rundt om hængselakslen, med det overordnede design, der balancerer driftseffektivitet og sikkerhedspålidelighed.

Nøgleydelsesfordele

Ultra-lav strømningsmodstand og høj transmissionseffektivitet

Ved at anvende en lige gennemstrømningskanal og optimeret flowfeltlayout med skråtstillet ventilsæde reduceres væsketurbulens og lokalt tryktab i høj grad. Med minimal modstand under fremadgående medium flow sikrer det høj rørledningstransmissionseffektivitet og lavere energiforbrug for langsigtet drift.

Lækagesikkert design og høj sikkerhedsfaktor

Udstyret med en fuldt indbygget stiftakselstruktur eliminerer den fuldstændigt lækagepunkter forårsaget af forlængede ventilstammer sammenlignet med traditionelle udvendigt hængslede ventiler. Den er velegnet til flygtige, brændbare og eksplosive medier såsom olie og damp, hvilket eliminerer sikkerheds- og miljørisici for medium lækage.

Fleksibel installation og stærk kompatibilitet

Understøtter både horisontal og vertikal rørledningsinstallation uden tilpassede monteringskrav, tilpasset komplekse industrielle rørledningslayouts. Serien med fuld boring dækker DN15 til DN800, med strukturelt forstærket design til forhold med stor diameter. Det sikrer jævn åbning og lukning uden blokering, hvilket giver overlegen kompatibilitet i forhold til lignende ventiler.

Stabil forsegling og hurtig respons

Det fuldt forbundne tætningsdesign mellem skive og ventilsæde danner dobbelt kompressionskraft via medium tryk og skives egenvægt til nul-lækage afspærring. Svingstrukturen leverer hurtig reaktion og afskærer rørledningen øjeblikkeligt, når der sker tilbagestrømning for fuldstændigt at blokere omvendt væske.

Intet eksternt drev og lave driftsomkostninger

Fuldautomatisk åbning og lukning drevet af medium trykforskel og diskens egenvægt. Ingen ekstern strøm, luftforsyning eller kontrolsystem er påkrævet, uden manuel indgriben. Den strømlinede struktur sikrer lav fejlrate, hvilket i høj grad reducerer omkostningerne til installation på stedet, idriftsættelse og langsigtet vedligeholdelse.

Arbejdsprincip

Åbningen og lukningen af ​​ANSI-flangesvingkontraventiler er fuldt drevet af rørledningens medium trykforskel og diskens egenvægt, hvilket ikke kræver ekstern strøm eller manuel betjening. Arbejdsprocessen er opdelt i fremadgående åbning og omvendt sluk:

Fremadgående åbning og glat transport

Når mediet strømmer frem fra indløbet, og indløbstrykket overstiger udløbsmodtrykket, løfter det fremadgående væsketryk ventilskiven. Skiven roterer rundt om den indbyggede stiftaksel via vippen og adskilles fuldstændigt fra ventilsædet for at åbne flowkanalen. Medier passerer uhindret igennem med minimalt tryktab uden at påvirke den normale rørledningstransmissionseffektivitet.

Automatisk sluk- og anti-tilbagestrømningsbeskyttelse

I tilfælde af pumpestop, opstrøms trykaflastning, pludselige rørledningstrykændringer og andre arbejdsforhold, vil udløbsmodtrykket hurtigt overstige indløbstrykket. Den kombinerede kraft af omvendt medium tryk og skivens egenvægt driver skiven til at rotere tilbage og presse tæt mod ventilsædet, hvilket øjeblikkeligt afskærer flowkanalen og blokerer tilbagestrømning. Det undgår fundamentalt materialekrydskontaminering, procesforstyrrelser, medium forurening og trykubalance og beskytter opstrøms kerneudstyr såsom pumper og kompressorer mod omvendte stødskader.

Applikationsscenarier og overholdelsesstandarder

Med fremragende anti-tilbagestrømningsydelse, bred tilpasningsevne til arbejdsbetingelser og langsigtet driftssikkerhed, er ANSI flangesvingkontraventiler meget udbredt i industrielle kernevæskesystemer:

● Petrokemiske produktionsenheder

● Langdistance olie- og gastransmissionsrørledninger

● Raffinerings- og kemiske forarbejdningsenheder

● Industriel vandbehandling og cirkulerende vandsystemer

● Dampvarme- og varmeenergitransmissionsledningsnet

Under ovenstående arbejdsforhold løser ventilen effektivt problemer med tilbagestrømning i rørledningen og eliminerer produktionsrisici, herunder materialeblanding, procesforstyrrelser, medium forurening og trykubalance, og fungerer som en uundværlig sikkerhedsbeskyttelseskomponent til industrielle rørledningssystemer.

Overholdelse og kvalitetskontrolstandarder

Denne serie er designet og fremstillet i nøje overensstemmelse med ANSI (American National Standards Institute) specifikationer. Flangedimensioner er i overensstemmelse med ANSI B16.5, ventildesign og tryk-temperaturklassificeringer er i overensstemmelse med ANSI B16.34, og den opfylder også relevante API-industrikrav til olie- og gasapplikationer. Hver ventil gennemgår streng hydrostatisk styrketest og tætningsydelsesinspektion før levering, hvilket fuldt ud opfylder industrielle standarder og on-site driftskrav til stabile, langsigtede industrimiljøer.
