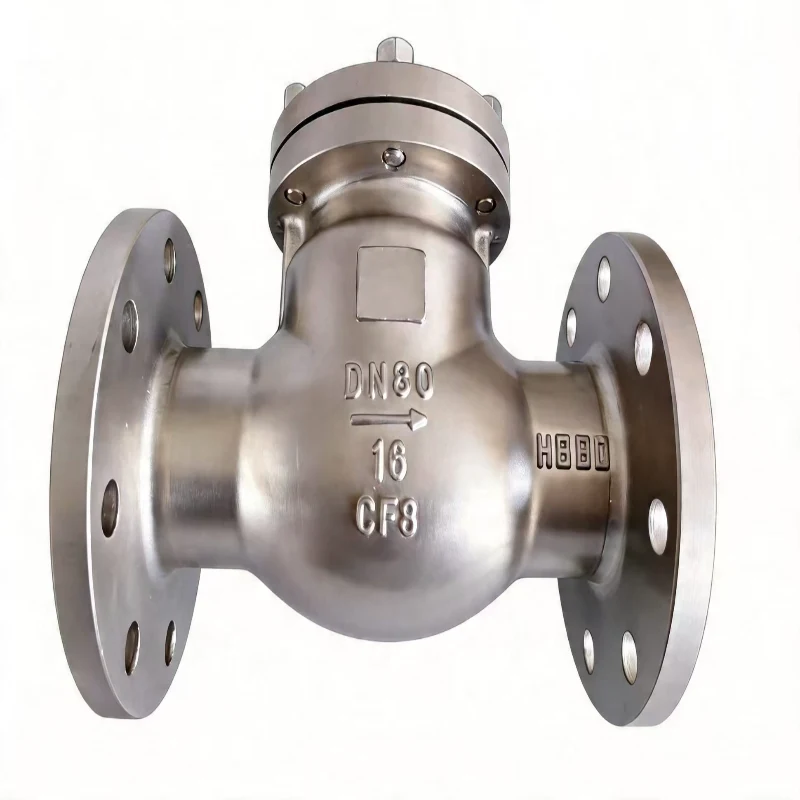

Kontraventil med flange

Bolaisi Valve tilbyder et omfattende udvalg af kontraventiler – inklusive sving-, løfte-, vertikal-, wafer-, butterfly-, lydløse og disc-typer – velegnet til medier som vand, damp og olie. Disse produkter er designet til lav-, mellem- og højtryks- såvel som høje temperaturer. De understøtter eksporttilpasning, gennemgår fuld fabrikstryktestning, sikrer nul lækage og høj stabilitet og er meget udbredt i globale ingeniørprojekter.

Produktdefinition

Flangekontraventiler er automatiske beskyttende rørledningsventiler, der fungerer baseret på væsketryksforskelle. Fremadgående flow skubber ventilskiven åben, hvilket tillader jævn passage; omvendt, hvis tilbagestrømning, trykvending eller undertryk (på grund af systemnedlukning) opstår, lukker skiven øjeblikkeligt og automatisk, hvilket fuldstændig blokerer for det omvendte flow.

Disse ventiler fungerer helt automatisk – uden manuel indgriben, eksternt strømforbrug eller bevægelige eksterne dele – disse ventiler er væsentlige sikkerhedskomponenter til at forhindre tilbageløb og vandslag, beskytte pumper og undgå udstyrsskader forårsaget af omvendt flow. De bruges i vid udstrækning ved pumpeudtag, i kedelledninger, returledninger, stikledninger, kommunale netværk og kemiske procesrør, der tjener som en kritisk ventiltype for industriel rørledningssikkerhed.

Produktklassificering og nøglespecifikationer

Mainstream produktserie

1. Svingkontraventil (H44): Stor boring, stor flowpassage, lav flowmodstand; velegnet til hovedrørledninger, der fører vand, olie eller spildevand.

2. Løft kontraventil (H41): Høj tætningspræcision, ingen lækage; velegnet til fine kemiske og højtryksprocesrørledninger.

3. Lodret kontraventil (H42): Designet til lodrette rørledninger; følsom tilbageløbsforebyggelse.

4. Waferkontraventil (H74): H74 langmønstret waferkontraventil: Rørledninger med stor boring, højtryksforhold, højtemperaturdamp, olie og gas og industrielle medier med mindre urenheder.

H74 tyndt mønster wafer kontraventil: Anvendelser med begrænset installationsplads eller kompakte rørlayouts (internt udstyr, smalle rørskakter, højvandsforsyning/afløb).

5. Butterfly kontraventil (H76/H77): Tynd og let, lav pris, hurtig installation; velegnet til brandsikring og vandforsyning/afløbssystemer.

6. Lydløs kontraventil (HC41): Små industrielle rørledninger til rent vand eller mildt ætsende væsker.

7. Skivekontraventil (H46): Procesrørledninger med stor boring til kommunal vandforsyning/afløb, spildevandsnetværk, havvandscirkulationssystemer, kemiske anlæg, kraftværker og metallurgi.

8. Stille kontraventil (HC42): Stødfri lukning, forhindrer vandslag; designet til højhuse og pumperum.

Tekniske specifikationer

Forskelle og karakteristika for forskellige kontraventiler

1. Generel strukturel sammensætning

Kontraventilens overordnede struktur er enkel og stabil og omfatter fem kernekomponenter: ventilhus, ventilsæde, skive, stift/fjeder-samling og tætningspar.

Ingen gear, håndhjul eller aktuatorer; strukturen har en ekstrem lav fejlrate og er praktisk talt vedligeholdelsesfri.

2. Strukturelle egenskaber af forskellige kontraventiler

H41 Løft kontraventil

Struktur: Flangeforbindelse; skive løfter lodret; har en integreret styremuffe.

H42 Lodret kontraventil

Struktur: Retvinklet konfiguration (90° indløb/udløb); designet specielt til vertikal installation.

H44 Svingkontraventil med flange

Struktur: Flangeforbindelse; skive i et stykke på en svingarm åbner og lukker via en svingende bevægelse.

H46 Butterfly kontraventil (dobbelt formål: Flange/wafer)

Struktur: Wafer eller flangemontering; har to skivehalvdele i sommerfuglestil, der åbner og lukker synkront via en torsionsfjeder.

H74 Wafer kontraventil (tilgængelig i tynde/korte og lange serier)

Struktur: Ultratyndt enkelt-skive-design med en fjeder; fastgøres ved at klemme mellem to flanger.

H76 Butterfly-stil kontraventil

Struktur: Wafer-stil montering; enkeltarms svingmekanisme (i det væsentlige en wafer-version af H44).

H77 Butterfly-stil kontraventil (ultra-tynd/kort type)

Struktur: Kompakt wafer-stil dual-disc design; tyndere profil end H46.

HC41 Silent kontraventil

Struktur: lodret flangetype; konisk skive med en stærk forspændt fjeder for hurtig lukning.

HC42 Silent kontraventil

Struktur: Retvinklet konfiguration med fjederassisteret løftemekanisme; en lydløs model designet til vertikale rørledninger.

Anvendelsesområder

1. Kommunal Vandforsyning og Afløb

Byvandsforsyningsnetværk, sekundære vandforsyningspumperum, spildevandsbehandlingsrørledninger og pumpestationers udløb; forhindrer tilbageløbsskader på pumper under nedlukning.

2. Brandsikringssystemer

Brandsprinkler hovedledninger, trykvedligeholdelsespumperør og pumperumsenheder; forhindrer højtryksvand tilbagestrømning og sikrer stabilt netværkstryk og sikkerhed.

3. Termiske og kraftværker

Damprørledninger i termiske kraftværker, varmtvandscirkulationssystemer og kedeludledningsrør; forhindrer tilbagestrømning af damp eller højtemperaturvand i at beskadige udstyret.

4. Petrokemisk industri

Olietransportrørledninger, kemiske væskeprocesrør og syre/alkali-transportsystemer; beskytter reaktionsbeholdere, pumpelegemer og instrumenteringsudstyr.

5. Højhuse og byggeprojekter

Højtstående vandforsyningsstigerør og boosterpumperør; forhindrer vandslag, reducerer støj, stabiliserer trykket og forhindrer tilbageløb.

6. Miljøbeskyttelse, nye energi- og gassystemer

Udstødningsgasbehandlingsudstyr, naturgastransportrørledninger og cirkulerende væskesystemer; sikrer stabil, ensrettet strømning i rørene.

Vejledning til præcist valg af kontraventil

Trin 1: Overvej mediet (eliminerer halvdelen af ​​modelmulighederne)

1. Rent vand/rent vand (ingen urenheder): Alle modeller egnede; til stille drift → HC41; for pladsbesparelse → H74/H77

2. Spildevand/vand med sediment eller urenheder: HC41/HC42/H74 forbudt; prioritere H44, H46, H76

3. Højtemperaturdamp (>120°C): Alle fjederbelastede modeller med bløde gummitætninger (HC-serien, H74) er forbudt; vælg H41 eller H44 med metal-til-metal hårde tætninger

4. Ætsende kemiske medier: Opgrader ventilhuset til 304/316 rustfrit stål; prioritere H41 eller H46 strukturer

Trin 2: Overvej installationsplads

1. Ekstremt begrænset plads: Prioriter wafertyper – H74 > H77 > H46

2. Standard pumperum/flangerør (ingen pladsbegrænsninger): Flangemodeller HC41, H44, H46

3. Fast lodret 90° retvinklet rørlayout: Vælg H42 eller HC42

Trin 3: Kernekrav – behov for at eliminere vandslag eller støj?

1. Stille drift og vandslagsforebyggelse påkrævet (bolig vandforsyning/pumperum under lejligheder): HC41 foretrækkes; H74 til trange steder; HH46 langsomt lukkende model til store højeffektpumper

2. Let vandhammer acceptabelt; fokus på flowkapacitet og holdbarhed: H44, H46, H76

3. Højtryksprocesrør (støj ikke et problem): H41 hårdt forseglet løftekontraventil

Trin 4: Begrænsninger for installationsorientering

1. Velegnet til vandret eller vertikal installation: HC41, H41, H46, H74, H77

2. Kun vertikal installation: H42, HC42

3. Lodret nedadgående installation forbudt: Alle svingventiler H44/H46/H76 (tyngdekraftsassisteret lukning)

Vigtigste salgsargumenter for Bolais kontraventiler

1. Fuldautomatisk, vedligeholdelsesfrit design

Ingen betjeningsmekanismer eller let slidte dele; automatisk tilbageløbsforhindring; kræver ingen rutinevedligeholdelse i løbet af dens levetid, hvilket reducerer omkostningerne til ingeniørarbejde betydeligt.

2. Strenge fabrikstests

Hver kontraventil med flanger gennemgår skaltrykstest og omvendt trykforseglingstestning for at eliminere problemer med tilbagestrømning, mikrolækage og tryktab.

3. Omfattende materiale- og specifikationsdækning

Fås i kulstofstål, rustfrit stål og ultralavt kulstof 316L; præcist tilpasset enhver driftstilstand - ingen underspecifikation eller spild.

4. Stabil tætning og stærk modstand mod vandslag

Optimeret diskkontravægt og fjederspænding sikrer hurtig men skånsom lukning, hvilket eliminerer rørledningsvandslag, stødstøj og vibrationer.

5. Overholder globale eksportstandarder

Fuldstændige sæt eksportdokumentation, råvareinspektionsrapporter og materialespektrale analyserapporter er tilgængelige.

6. Direkte fabriksforsyning med rigeligt lager

Stort lager af standardmodeller; understøtter hasteordrer, fuld-container eksportordrer og ikke-standard tilpasning.

FAQ

Spørgsmål 1: Kan kontraventiler med flange regulere flowhastigheden?

A: Nej, de kan ikke regulere flowet. En kontraventils eneste funktion er at tillade ensrettet strømning og forhindre tilbagestrømning; det er en sikkerhedsventil og har ingen drossel- eller trykregulerende egenskaber.

Q2: Er der specifikke krav til installationsretningen?

A: Ja. Ventilhuset har en strømningsretningspil; installationen skal flugte med mediets strømningsretning. Lodrette rørledninger kræver specifikke kontraventiler til vertikal installation.

Q3: Er kontraventiler tilbøjelige til at fejle? Kræver de hyppig vedligeholdelse?

A: Kontraventiler har en minimalistisk struktur uden komplekse transmissionskomponenter, hvilket resulterer i ekstremt lave fejlfrekvenser og praktisk talt vedligeholdelsesfri drift; de er blandt de mest stabile ventiltyper til industrielle rørledninger.

Q4: Kan kontraventiler bruges til spildevand eller medier, der indeholder silt/sediment?

A: Ja. Svingkontraventiler er det foretrukne valg; de tilbyder en bred strømningsbane, der modstår tilstopning, hvilket gør dem velegnede til medier, der indeholder spor urenheder.

Q5: Hvilken type kontraventil bruges til højtemperaturdampapplikationer?

A: Til højtemperaturdamp anbefaler vi WCB-kulstofstål hårdt forseglede swing-type eller lift-type kontraventiler; de tilbyder højtemperaturbestandighed, erosionsbestandighed og dimensionsstabilitet.

Q6: Understøtter du tilpasning til eksport og leverer den nødvendige dokumentation?
