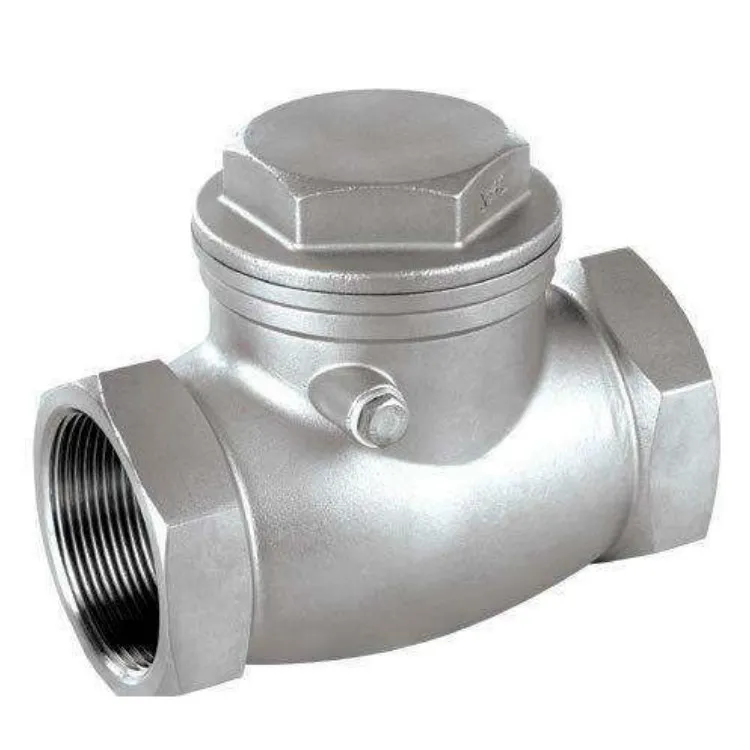

Rustfrit stål smedet stål indvendigt gevind muffesvejsning svingkontraventiler

Rustfrit stål smedet stål indvendigt gevind svejsekontraventiler er automatiske kontraventiler, der er specielt designet til små og mellemlange, højtryks- og korrosive arbejdsforhold. Fremstillet af smedet rustfrit stål, har de både indvendige gevind og muffe svejseforbindelser, som kan vælges fleksibelt i henhold til installationsforholdene på stedet.

Ventilen åbner og lukker automatisk afhængigt af mediets tryk: skiven roterer rundt om hængslet for at åbne under fremadstrømning, hvilket tillader jævn passage af mediet; i tilfælde af tilbagestrømning lukker skiven hurtigt under sin egen vægt og omvendt tryk for at afbryde tilbagestrømning og beskytte pumper, kompressorer og nedstrøms rørledningsudstyr.

Takket være smedet stålmateriale og tætning af hårde legeringer har ventilen høj styrke, erosionsbestandighed, høj temperaturbestandighed og korrosionsbestandighed, hvilket muliggør langsigtet stabil drift i barske miljøer såsom kemiske, kraft-, farmaceutiske og præcisionsforarbejdningsindustrier.

Rustfrit stål smedet stål indvendigt gevind muffesvejsning svingkontraventiler er særligt velegnede til mellem-lavt til mellemhøjt tryk rørsystemer med begrænset installationsplads og høje krav til tætningspålidelighed og strukturel styrke.

Kerne tekniske parametre

Struktur og komponentmaterialer

Alle nøglekomponenter i rustfrit stål smedet stål indvendigt gevind svejsning svingkontraventiler er lavet af smedet rustfrit stål med forstærkede tætningsflader, og den samlede ydeevne overstiger langt den for almindelige støbte ventiler.

● Krop/hjelm: Smedet 304/316/316L rustfrit stål, høj densitet og styrke

● Skive: Smedet stål af samme materiale + Stellite hård legering overlay

● Sæde: Smedet stålbund + hårdlegering, slid- og erosionsbestandig

● Hængselmekanisme: Smedet rustfrit stål; skaft lavet af 17-4PH nedbørshærdende rustfrit stål

● Gevindtætning: PTFE pakning

● Sokkelsvejsetætning: Rustfrit stål, der matcher svejsemateriale

● Motorhjelmstætning: 316L spiralviklet pakning

● Bolte/møtrikker: 304/316 rustfrit stål, ensartet overordnet anti-korrosion

Design & Manufacturing Standards

Designet, materialerne, behandlingen og inspektionen af ​​denne ventilserie overholder nationale standarder for at sikre udskiftelighed og sikkerhed.

● Svingkontraventil: GB/T 12236

● Tryk-temperaturklassificering: GB/T 12224

● Ansigt til ansigt-mål: GB/T 12221

● Gevindstandard: GB/T 7306

● Sokkelsvejsningsstandard: GB/T 12224

● Smedestandard: GB/T 13401

● Materialestandard: GB/T 1220

● Overlay-svejseproces: GB/T 17491

● Tryk- og tætningstest: GB/T 13927

● Installationsspecifikation: GB 50235

Kerneproduktfordele

Smedet stålmateriale, dobbelt garanti for styrke og korrosionsbestandighed

Ved at anvende smedet rustfrit stål er det mere modstandsdygtigt over for højt tryk, slag og korrosion end almindelige støbestålventiler, velegnet til langvarig drift under svære arbejdsforhold.

Dobbelt forbindelsesstruktur for fleksibel installation

Indvendigt gevind tillader hurtig montering og demontering; socket weld er velegnet til højtryks-, vibrations- og højforseglingsscenarier.Stainless Steel Forged Steel Internal Thread Socket Welding Swing Check Valves kan opfylde forskellige brugeres installationsvaner.

Svingstruktur, lav strømningsmodstand og følsom handling

Skiven roterer rundt om akslen for at åbne, hvilket giver jævn gennemstrømningspassage, lavt tryktab og hurtig åbnings-/lukkerespons, hvilket effektivt undertrykker vandslag og tilbagestrømningspåvirkning.

Metal hård tætning, høj temperatur og slidstyrke

Tætningsflade belagt med hård legering, anvendelig til damp, højtemperaturolie og ætsende medier, med lang levetid og lav lækagerisiko.

Kompakt størrelse, ideel til begrænsede pladser

Den kompakte struktur er især velegnet til instrumenter, procesrørledninger med lille boring, enhedstilpasning, skridmonteret udstyr og andre pladsbegrænsede steder.

Retningslinjer for udvælgelse

Valg efter tryk og model

● PN16: Lavtryksvandforsyning, dræn og cirkulerende vandsystemer

● PN25: Generelle olie- og kemiske procesrørledninger

● PN40/PN63: Middelhøjt tryk, høj temperatur og stødforhold

Modelfortolkning: 1 = Indvendigt gevind, 6 = Topsvejsning, 4 = Svingtype, P = Rustfrit stål.

Valg efter medium korrosion

● Konventionelt vand, luft, svag korrosion → 304

● Klorholdig, svag syre/alkali, mild kemikalie → 316

● Stærk korrosion, høj temperatur, højt saltindhold → 316L

Udvælgelse efter betingelser på stedet

● Hyppig vedligeholdelse & demontering → Indvendigt gevind

● Højtryk, vibration, fast installation → Muffesvejsning

Installationsretning

● Horisontal rørledning: Universal struktur anvendelig

● Lodret rørledning: Medium skal flyde opad

Installation & Vedligeholdelse

Installationsnoter

● Kontroller, at model, tryk, diameter, materiale og forbindelse stemmer overens med rørledningen før installation

● Rengør urenheder i rørledningen for at undgå blokering af disken

● Brug PTFE-tape eller pakninger til montering med gevind, spænd jævnt

● Udfør standardaffasning, svejsning og inspektion for muffesvejsning for at sikre ingen lækage

● Installer i strømningsretningen markeret med pilen på ventilhuset

Rutinemæssig vedligeholdelse

● Efterse regelmæssigt gevind, svejsninger og kappe for lækage

● Rens urenheder i ventilhulrummet regelmæssigt for at forhindre hængselstop

● Påfør højtemperaturfedt på hængselakslen for at reducere slitage

● Slidte tætningsflader kan repareres ved at lægge på igen for at forlænge levetiden

Fejlfinding

● Forkert lukning: Tjek for urenheder eller skader på skive, hængsel og tætningsflader

● Ekstern lækage: Efterspænd gevind eller udskift pakninger; reparation svejsninger

● Fastsiddende handling: Adskil og rengør fremmedlegemer, korrekt hængselmekanisme

Typiske applikationer

Med høj styrke, høj korrosionsbestandighed og høj tætningsevne, er rustfrit stål smedet stål indvendigt gevind svejsekontraventiler i vid udstrækning brugt i:

● Petrokemiske og finkemiske procesrørledninger

● Kraft- og kraftværkshjælpesystemer

● Farmaceutiske, mad- og drikkevaresystemer til rent medium

● Instrument- og højtryksvæskestyring med lille boring

● Ætsende medium rørledninger såsom havvand og klorholdigt spildevand
