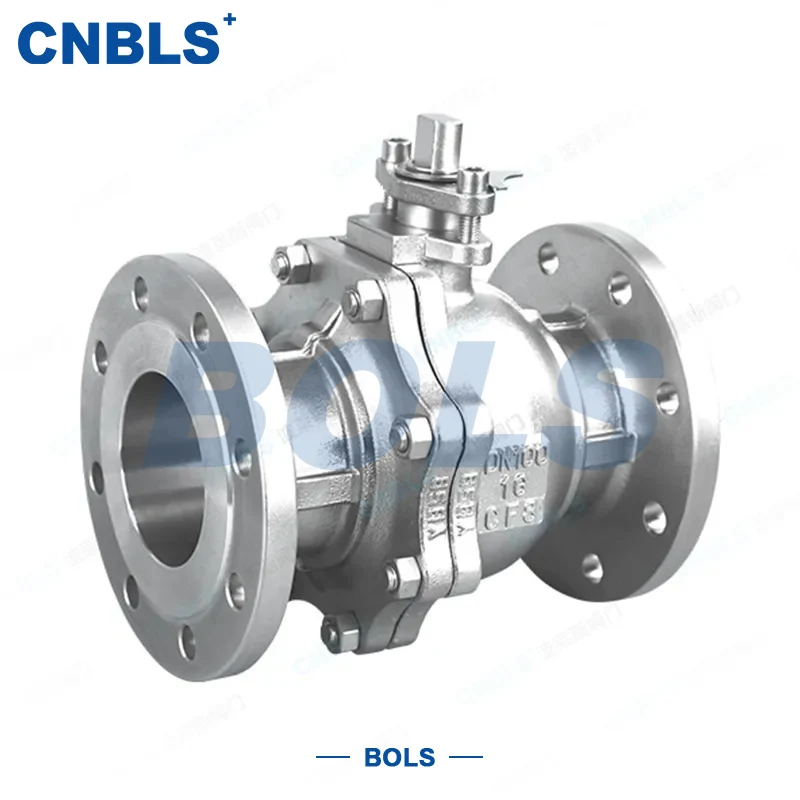

DK Flangekugleventiler i rustfrit stål

GB Flangekugleventiler i rustfrit stål er en roterende afspærrings- og reguleringsventil designet og fremstillet i nøje overensstemmelse med kinesiske nationale standarder (GB). Fremstillet af helt rustfrit stål med en national standard flangeforbindelse, den kan tilpasses direkte til forskellige industrielle rørsystemer i Kina.

Ventilkernen består af et ventilhus/kappe af rustfrit stål, kugle af rustfrit stål, spindel, sæde og valgfri manuelle/pneumatiske/elektriske aktuatorer. Alle komponenter overholder tilsvarende nationale standarder, hvilket sikrer produktstabilitet og kompatibilitet.

Dets arbejdsprincip er enkelt og tydeligt: ​​stammen driver bolden til at rotere omkring en lodret akse.

● Ved 0° er kugleboringen helt på linje med rørledningens strømningsvej — ventilen er helt åben, hvilket tillader jævn mediumstrøm.

● Efter drejning 90° er boringen fuldstændig forkert justeret med strømningsvejen — ventilen er helt lukket, hvilket blokerer mediet tæt.

● Når den drejes mellem 0° og 90°, muliggør den præcis flowregulering.

Den integrerer både afspærrings- og reguleringsfunktioner, velegnet til forskellige industrielle arbejdsforhold.

Kerneproduktegenskaber

Overholder GB-standarder, stærk tilpasningsevne

Designet og fremstillet i overensstemmelse med nationale centrale standarder, herunder GB/T 12237 og GB/T 12224.  Flangeforbindelser opfylder GB/T 9113, hvilket muliggør direkte forbindelse til almindelige GB-flangerør uden ændringer, hvilket sikrer nem og effektiv installation.

Konstruktion i helt rustfrit stål, fremragende ydeevne

Fremstillet af 304/316/316L rustfrit stål, med enestående korrosionsbestandighed, høj temperaturbestandighed og slidstyrke. Det kan tjene ætsende medier for en lang levetid uden rust eller beskadigelse.

Hurtig betjening, præcis regulering

90° roterende on-off design:

● Manuel type: tænd-sluk-tid ≤ 30 s

● Pneumatisk type: ≤ 5s

● Elektrisk type: ≤ 10sBredt flowreguleringsområde med et sænkningsforhold på 100:1 for nøjagtig flowkontrol.

Pålidelig tætning, lækagefri

Fås i blødt forseglet (PTFE/EPDM/PPL) og hårdt forseglet (Stellite legering hardfacing) versioner. Tætningsoverfladerne er præcisionsbearbejdede, og den bageste forseglingsstammestruktur forhindrer effektivt ekstern lækage, hvilket sikrer rørledningssikkerhed.

Fleksibel struktur, bred kompatibilitet

Understøtter flydende bold og faste boldstrukturer:

● Flydende bold: til medium og lavt tryk (PN16~PN40), små og mellemstore diametre — enkel struktur, omkostningseffektiv.

● Fast kugle: til højt tryk (PN63 og derover), store diametre — lavt driftsmoment, stabil tætning. Manuel, pneumatisk og elektrisk aktivering er tilgængelig til forskellige installationsscenarier.

Kernespecifikationer

Applikationsscenarier

Med fremragende korrosionsbestandighed, høj temperaturbestandighed og GB-kompatibilitet bruges GB rustfrit stål flangekugleventiler i vid udstrækning i forskellige indenlandske industriområder som en nøglekomponent til medium afspærring, regulering og omledning.

Typiske anvendelser omfatter:

● Petrokemisk industri: Råolie, raffineret olie, kemiske råmaterialer, især svovlholdige, klorholdige ætsende medier.

● Kommunal vandforsyning og afløb: Postevand, spildevandsrensning, klorholdigt vand.

● Finkemi, farmaceutisk og fødevareforarbejdning: 316L version til høj renhed, ætsende, hygiejniske applikationer.

● Kraftindustri: Damp, kølevand under høj temperatur og medium/højt tryk.

● Andre områder: Naturgas, LPG, metallurgi, minedrift og andre ætsende rørledninger.

Valgvejledning

Drift & Vedligeholdelse

Installationsnoter

● Før installation: Kontroller, at model, tryk, materiale, diameter, tætningstype og flangeflade passer til rørledningen. Tjek for revner, rust og glat spindelrotation.

● Flangeinstallation: Overhold GB 50235 og GB/T 9113. Brug matchende pakninger. Spænd boltene diagonalt og jævnt for at undgå deformation af flange eller lækage. Rengør tætningsflader før montering.

Driftsregler

● Åbn/luk: Hold rotationen inden for 0°–90° for at undgå beskadigelse. Juster flowet langsomt.

● Pneumatisk/elektrisk: Start aktuatorer først for at sikre signalsynkronisering før drift.

Regelmæssig vedligeholdelse

● Rutinemæssig inspektion: Tjek flanger, hætte og spindeltætninger for lækage; spænd eller udskift dele efter behov.

● Smøring: Påfør rustfrit stål-kompatibelt fedt på spindelpakning og lejer. Rengør indvendigt med jævne mellemrum; udskift slidt kugle/sæde.

● Særlige forhold: Brug korrosionsbestandige materialer til sur service; brandsikre hårdt-tætningsventiler til brændbare områder; lavtemperaturtætninger og fedt til kryogen service.

● For ventiler med lang tomgang: Sæt idriftsættelse uden belastning, rens snavs, og udfør en simpel tætningstest før genstart.

Design & Manufacturing Standards

DK Flangekugleventiler i rustfrit stål er designet, fremstillet og inspiceret i overensstemmelse med:

● Ventildesign: GB/T 12224, GB/T 12237, GB/T 13927

● Struktur og flange: GB/T 12221, GB/T 9113

● Materiale: GB/T 1220, GB/T 13401, GB/T 17491
