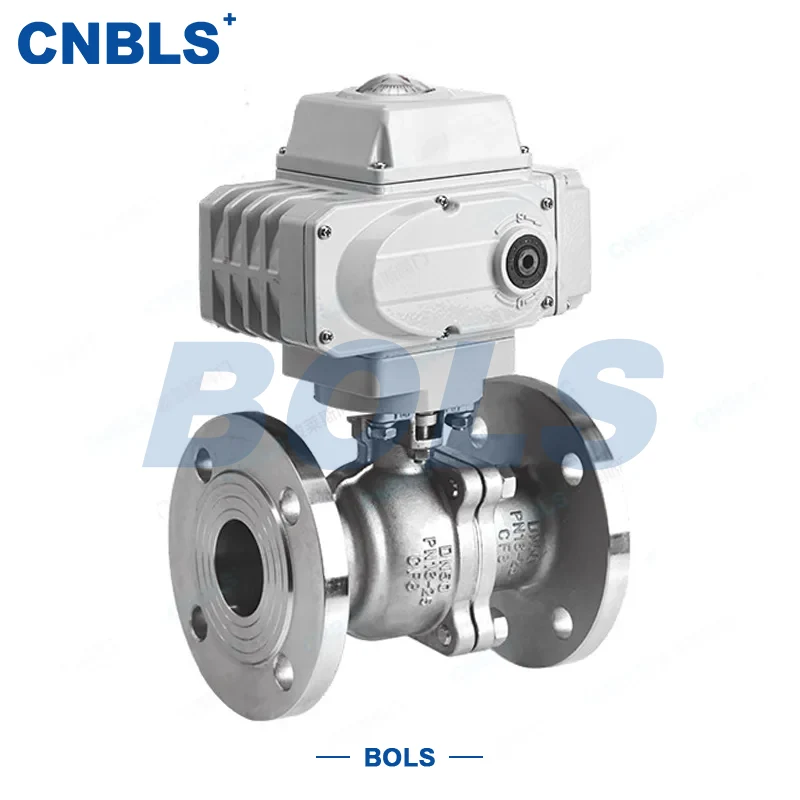

Elektriske kugleventiler i rustfrit stål

De elektriske kugleventiler i rustfrit stål er en roterende ventil, der bruger en elektrisk aktuator som strømkilde og en fast kugle som lukkeelement. Drevet af den elektriske aktuator roterer ventilspindelen kuglen 90° for at åbne eller lukke medierne i rørledningerne. Kuglen er fastgjort og placeret af øvre og nedre aksler, hvilket giver stabil tætningsydelse, der er velegnet til arbejdsforhold med mellemhøjt tryk. Den fungerer som en kritisk flowkontrolenhed i industrielle automatiske kontrolsystemer.

Med en robust struktur, slidstyrke og korrosionsbestandighed er denne ventil anvendelig til vand, damp, olieprodukter og mildt korrosive medier. Det er meget udbredt i olie-, kemi-, el-, fødevare- og farmaceutiske industrier samt industrielle automatiske rørnetværk.

Produktegenskaber

1. Premium rustfrit stålmateriale

Nøglekomponenter inklusive ventilhus, kugle og ventilsæde er lavet af 304/316 rustfrit stål, hvor ventilsædet er parret med cementeret hårdmetal. Denne konfiguration giver fremragende korrosionsbestandighed, høj temperaturbestandighed og slidstyrke, hvilket sikrer pålidelig langsigtet drift.

2.Elektrisk drev til højeffektiv automatisering

Udstyret med en elektrisk aktuator muliggør ventilen fjernstyring og automatisk regulering. Den kan parres med en intelligent positioner for at opnå præcis flowkontrol, hvilket reducerer arbejdsomkostningerne.

3. Fast kuglestruktur med lavt åbnings-/lukkemoment

Det faste kugledesign sikrer ensartet kraftfordeling og strukturel stabilitet, hvilket gør den ideel til rørledningssystemer med stor diameter og mellemhøjt tryk. Det giver mulighed for nem og pålidelig åbning og lukning.

4. Cementeret hårdmetal tætning for pålidelig ydeevne

Ventilsædets og kuglens tætningsflader er lavet af hårdmetal og gennemgår en speciel behandling, hvilket giver fremragende slid og høj temperaturbestandighed. Den opnår en lækageklassificering på API klasse V, hvilket sikrer systemsikkerheden.

5. Bredt tryk og diameter kompatibilitet

Ventilen, der dækker trykklassificeringer fra PN16 til PN420 og klasse 150 til klasse 2500, med nominelle diametre fra DN50 til DN1200, opfylder reguleringskravene til rørledninger med stort flow.

6.Plidelig beskyttelse til komplekse industrielle miljøer

Den elektriske aktuator har en beskyttelsesklassificering på IP65 eller højere, med et hus lavet af aluminiumslegering eller støbejern. Den kan fungere kontinuerligt i barske industrielle miljøer, der involverer høje temperaturer, højt tryk og korrosion.

Ansøgninger

De elektriske kugleventiler i rustfrit stål er velegnede til forskellige industrielle scenarier:

● Fjernstyrings- og afspærringssystemer i olie- og naturgasrørledninger

● Flowkontrol af højtemperatur-, højtryks- og mildt ætsende medier i kemisk produktion

● Automatisk styring af rørledninger med stor diameter i el- og varmesystemer

● Rørledningssystemer til fødevarer, farmaceutiske produkter og renset vand

● Højtemperatur damp-, olieprodukt- og gastransmissionsrørnetværk

Videnskabelig udvælgelse og korrekt installation kan forlænge ventilens levetid og forbedre ledningsnetsystemets sikkerheds- og automatiseringsniveau.

Modelfortolkning

Tag den almindelige model Q947H-16P som et eksempel:

Design og fremstillingsstandarder

● API 6D: International design- og fremstillingsstandard for elektriske kugleventiler i olie- og gasindustrien

● GB/T 12237: Kinesisk national standard, der henvises til for ventilstruktur og tekniske krav

● GB/T 9113: Standard for flangedimensioner og trykklassificeringer

● JB/T 8528: Teknisk kravstandard for elektriske aktuatorer

● IEC 60534: Teknisk specifikation for industrielle proceskontrolventiler, der sikrer automatisk kontrolydelse

Tabel over tekniske parametre

Komponentmaterialer

● Ventilhus: Rustfrit stål (CF8/CF8M/CF3/CF3M), valgt efter middel korrosivitet

● Kugle: Rustfrit stålhus med overlejringssvejsning af hårdmetal på tætningsoverfladen, hvilket øger slid og høj temperaturbestandighed

● Ventilsæde: Højstyrke cementeret hårdmetal, der giver pålidelig tætning og erosionsbestandighed

● Ventilspindel: Rustfrit stål med nitreret eller sprøjtet overflade, der giver slid- og korrosionsbestandighed

● Pakning: Fleksibel grafit eller højtemperatur ekspanderet grafit, der sikrer dynamisk tætning af ventilstammen

● Elektrisk aktuator: Aluminiumslegering eller støbejernshus med IP65 beskyttelsesklassificering, velegnet til komplekse industrielle miljøer

Udvælgelsesnøglepunkter

1. Arbejdstilstandsanalyse

Afklar medietype, partikelindhold, korrosivitet, temperatur og viskositet

Til stærkt korrosive medier anbefales 316L rustfrit stål

2. Parameterbekræftelse

Vælg den nominelle diameter (DN) baseret på rørledningsstørrelse og flowkrav

Vælg aktuatoren, der matcher åbnings-/lukkemomentet, trykklassificeringen og beskyttelsesklassificeringen

Til automatiseringsbehov skal du vælge en aktuator med en intelligent positioner, der understøtter 4-20mA signalstyring

3. Materialevalg

Ventilhusmateriale: 304 til generelle arbejdsforhold; 316L til ætsende arbejdsforhold

Tætningsmateriale: Hård forsegling af hårdmetal til højtemperatur-, højtryks- eller partikelholdige medier

4. Overholdelse af standard og certificering

Sørg for, at ventilen og aktuatoren overholder standarder som API, GB og IEC

Den elektriske aktuator skal have elektriske certificeringer som CE og UL

5. Leverandørevaluering

Vælg leverandører med kvalificerede elektriske kugleventilproduktionskapaciteter, rig erfaring og et solidt eftersalgsservicesystem

Anmod om komplette tekniske dokumenter: prøver, parametertabeller, materialecertifikater og aktuatormanualer
