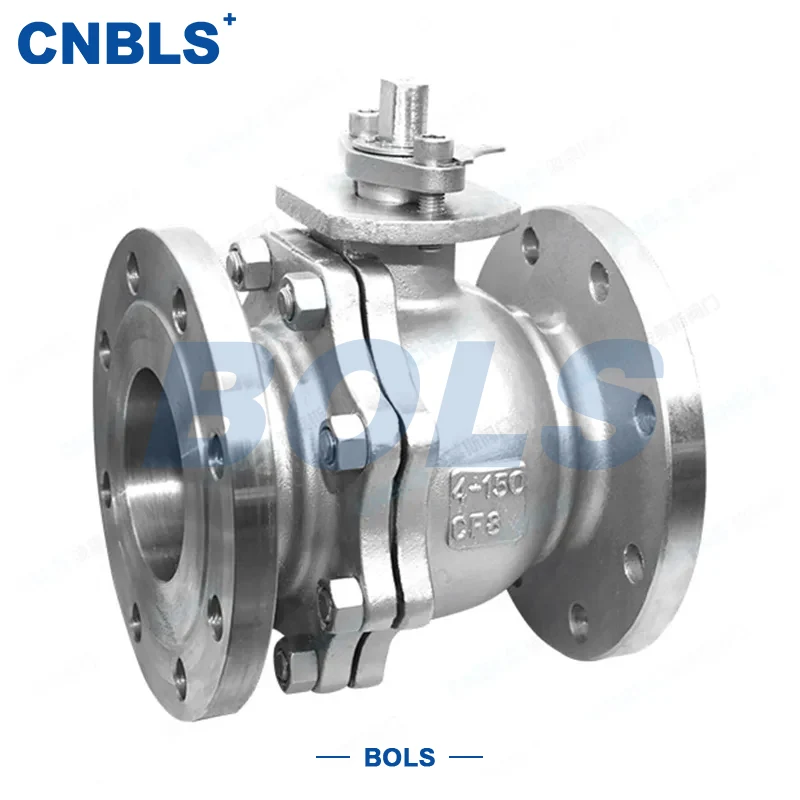

ANSI Flangekugleventiler i rustfrit stål

ANSI-flangekugleventilerne i rustfrit stål er en kvart-omdrejningsafspærringsventil designet og fremstillet i overensstemmelse med ANSI/ASME-standarderne. Med et komplet rustfrit stålhus og ANSI flangeforbindelse, er det meget udbredt i internationale rørledningssystemer.

Ventilen fungerer gennem en 90° rotation af kuglen for at opnå hurtig åbning, lukning og flowkontrol. Dens hovedkomponenter inkluderer et rustfrit stålhus, kugle, frempind, sæder og valgfri aktuatorer (manuelle, pneumatiske eller elektriske). Takket være den fremragende korrosionsbestandighed, temperaturbestandighed og mekaniske styrke af rustfrit stål, yder ANSI rustfrit stål flangekugleventiler pålideligt under krævende og korrosive driftsforhold.

Det er almindeligt anvendt i olie og gas, petrokemi, elproduktion og generelle industrielle rørsystemer.

Arbejdsprincip

ANSI rustfrit stål flangekugleventiler fungerer ved at rotere kuglen via spindlen:

Fuldstændig åben: Kugleboringen flugter med rørledningen, hvilket tillader jævn strømning med lav modstand

Fuldt lukket: Kuglen roterer 90° for fuldstændigt at blokere flowet

Drosselposition: Mellemliggende positioner (0°–90°) tillader begrænset flowregulering

Dette enkle kvart-dreje design giver ANSI rustfrit stål flangekugleventiler hurtig drift, tæt afspærring og minimalt tryktab.

Nøglefunktioner

Overholdelse af ANSI/API-standarder

Designet i henhold til API 608 og ANSI B16.34, hvilket sikrer klare tryk-temperaturklassificeringer og nem integration i internationale projekter.

Fuld rustfri stålkonstruktion

Tilgængelig i F304, F316 og F316L materialer til at håndtere ætsende medier såsom klorholdigt vand, syrer, alkalier og sur service.

Pålidelig flangeforbindelse

ANSI B16.5 RF- eller RTJ-flanger giver sikker installation, nem vedligeholdelse og standardiseret rørledningskompatibilitet.

Valgfri kuglestrukturer

Klasse 150 / 300: Typisk flydende kugledesign

Klasse 600 og derover: Typisk tapmonteret kugle for lavere drejningsmoment

Denne fleksibilitet gør det muligt for ANSI-flangekugleventilerne i rustfrit stål at dække et bredt trykområde.

Fleksible sædemuligheder

Vigtigste tekniske specifikationer

Design- og teststandarder

For at sikre pålidelighed og sporbarhed overholder ANSI rustfrit stål flangekugleventiler:

Typiske applikationer

ANSI-flangekugleventilerne i rustfrit stål er meget udbredt i:

Olie- og petrokemiske anlæg

Naturgas transmission

Fin kemisk forarbejdning

Strøm- og dampsystemer

Farmaceutiske og fødevarerørledninger (med passende materialer)

Ætsende industrielle rørledninger

Det giver pålidelig slukningsydelse i medium til højtrykstjenester.

Retningslinjer for udvælgelse

For optimal ydeevne skal du overveje følgende:

① Trykklassetilpasning

Vælg klasse 150 / 300 / 600 i henhold til rørledningsdesigntryk og ANSI B16.34-klassificeringer.

② Materialekompatibilitet

③ Valg af sædetype

Ren service → Blødt sæde

Høj temperatur eller faste stoffer → Metalsæde

④ Valg af flangevendt

Standardservice → RF

Højt tryk eller højt tætningskrav → RTJ

Installations- og vedligeholdelsestips

For at forlænge levetiden:

Monter flanger i henhold til ANSI B16.5 med krydsspænding

Bekræft model og klassificering før installation

Arbejd strengt inden for området 0°–90°

Kontroller med jævne mellemrum spindelpakning og flangetætning

Påfør korrosionsbestandigt fedt efter behov

Dræn ventilhulrummet før lange nedlukninger

Korrekt vedligeholdelse hjælper med at sikre langsigtet stabil drift af ANSI-flangekugleventilerne i rustfrit stål.
