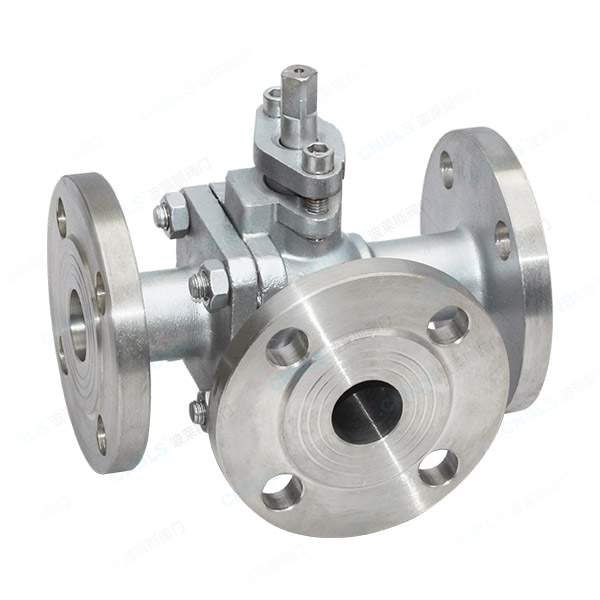

T-formede tre-vejs kugleventiler i rustfrit stål

Rustfrit stål Q44F(T) tre-vejs kugleventil er en tre-vejs kugleventil lavet af rustfrit stål (304/316 osv.) og fremstillet i overensstemmelse med Q44F(T) seriens standarder. Dens kerneegenskab ligger i, at kuglen og stammen er integreret støbt som en enkelt enhed, med T-type eller L-type flowkanaler (F-type for lige-gennemstrømning, T-type for tre-vejs flow). Det muliggør mediesammenløb, omdirigering eller retningsskiftefunktioner.

De T-formede tre-vejs kugleventiler i rustfrit stål integrerer kuglen og spindlen som en enkelt støbt enhed. Med T-type eller L-type flowkanaler (F-type for lige-gennem, T-type for tre-vejs) tillader det sammenløb, afledning eller skift af medier. Ventilen har en kompakt struktur, glat strømningskanal, fremragende tætningsevne og stærk korrosionsbestandighed.

Med sin kompakte struktur, lave strømningsmodstand, overlegne tætning og høje korrosionsbestandighed er denne ventil meget udbredt inden for industrielle områder som olie, kemiteknik, vandbehandling, fødevarer, lægemidler og elektrisk kraft. Den er særligt velegnet til arbejdsforhold med høje krav til materialekorrosionsbestandighed og skift af væskeretning.

Produktegenskaber

1. Et-stykke støbt struktur

Ventilhuset og spindelen er støbt i et stykke, hvilket øger den strukturelle styrke og sikrer stabil drift under langsigtede højtryks- og højtemperaturforhold.

2.Multifunktionelt flowkanaldesign

T-type tre-vejs flow-kanal muliggør mediesammenløb, omdirigering eller retningsskift, mens F-type lige-gennemstrømningskanal er velegnet til lineær kobling med lav flowmodstand, hvilket sikrer effektiv og uhindret systemflow.

3. Fremragende tætningsydelse

Valgfri blød forsegling (PTFE/RPTFE) eller hård forsegling (metalforsegling) kan vælges baseret på arbejdstemperatur og medieegenskaber, hvilket giver pålidelig forsegling, slidstyrke og stærk anti-lækageevne.

4.Flere køretilstande

Understøtter manuel, snekkegear, pneumatisk (enkeltvirkende/dobbeltvirkende) og elektrisk (tænd-sluk/regulerende) driftstilstande, der kan tilpasses forskellige installationsrum og automatiske kontrolkrav.

5. Høj temperatur, højtryk og korrosionsbestandighed

Det rustfri stålmateriale kan modstå et temperaturområde på -46°C~425°C og modstå stærkt korrosive medier, hvilket sikrer stabil langtidsdrift.

6.Fleksibel installation

Fås med flange, gevind eller stumpsvejsede forbindelser, der overholder forskellige rørledningsstandarder (GB/ANSI) for nem vedligeholdelse og udskiftning.

Ansøgninger

De T-formede tre-vejs kugleventiler i rustfrit stål er meget udbredt i følgende scenarier:

● Retningsskift, omledning og sammenløbssystemer af olie- og naturgasrørledninger

● Transport af syre-, alkali- og saltmedier i kemisk produktion

● Rørledningsretningsskift og omdirigering i vandbehandlingsprojekter

● Formidling af rene medier i fødevare- og medicinalproduktion

● Rørledninger til at skifte damp- og olieproduktretning i el-kraftindustrien

● Transportsystemer til medier, der indeholder en lille mængde partikler eller stærkt ætsende medier

Kerne tekniske parametre

Udvælgelsespunkter

1. Matchende medieegenskaber med flowkanaler

Vælg materialer i rustfrit stål (CF8/CF8M/CF3/CF3M) baseret på mediernes korrosivitet og renhed; vælg F-type eller T-type flowkanaler i henhold til funktionelle krav for at opnå lige-gennem eller tre-vejs retningsskift.

2.Valg af segltype

Vælg soft-seal F-type til normale temperatur- og lavtryksforhold, som balancerer slidstyrke og tætningsydelse; vælg hårdtforseglet T-type til højtemperatur-, højtryks- eller partikelholdige medier for at sikre slidstyrke og lang levetid.

3.Tryk og temperaturtilpasning

Vælg PN/Klasse-klassificeringer, der matcher rørledningens designtryk, med en forbeholdt 10-20% margin; temperaturen skal matche tætningstypen og rustfrit stålmateriale for at forhindre ydeevneforringelse forårsaget af overophedning.

4. Nominel diameter og flowmatchning

Vælg den passende DN-værdi baseret på den beregnede maksimale flowhastighed og tilladte tryktab. De T-formede tre-vejs kugleventiler i rustfrit stål har glatte flowkanaler med bedre Cv-værdier end konventionelle ventiler, og præcis beregning er påkrævet for scenarier med lavt flow.

5.Tilpasning af køretilstand og installationsplads

Vælg manuelle eller små pneumatiske drev til trange rum; vælg pneumatiske/elektriske drev til stort flow eller fjernbetjeningsapplikationer; sørg for, at flangestandarden matcher ventilhuset i rustfrit stål.

Bemærkninger om drift og vedligeholdelse

Betjeningsnoter

1. Inden første brug skal du kontrollere, at model, trykklasse, nominel diameter passer til arbejdsbetingelserne, og kontrollere, at ventilhuset og flangeforbindelserne i rustfrit stål er fri for skader.

2. Kør langsomt, når du åbner, lukker eller skifter retning for at forhindre, at vandslag beskadiger ventilhuset eller rørledningerne; påfør jævnt kraft under manuel drift, og drej ikke ventilen kraftigt.

3.For pneumatiske/elektriske ventiler, bekræft stabil luftforsyning/strømforsyning før drift, og observer jævn bevægelse, nøjagtig retningsskift og ingen unormal støj.

4. Ved genstart efter langvarig nedlukning skal du først dræne kondensat og urenheder, og derefter åbne ventilen langsomt.

5.Det er strengt forbudt at arbejde under overtryk eller overtemperaturforhold; sluk øjeblikkeligt for fejlfinding i tilfælde af abnormiteter.

Vedligeholdelsesnoter

1. Inspicer tætningsoverfladen, pakdåsen og ventilhusets overflade ugentligt for at sikre, at der ikke er lækage, korrosion eller revner.

2. Udskift ventilsædet omgående, når blødtætningsventiler af F-type lækker; tjek regelmæssigt slid på hårdtforseglede T-ventiler, og lap eller udskift dele, når det er nødvendigt.

3. Smør manuelle/snekkedrev kvartalsvis; dræn vandet af og kontroller olieniveauet i de pneumatiske ventiler regelmæssigt.

4.For ætsende mediers arbejdsforhold, inspicer ventilhuset og kuglen regelmæssigt; dræne medier og beskytte mod fugt og støv under langtidsopbevaring.

5. Fejlfinding: I tilfælde af fastklemning skal du først løsne trykket, derefter adskille og rense urenheder eller udskifte dele; for pneumatiske/elektriske fejlfunktioner, skift til manuel drift til nødbrug, og fejlfind derefter aktuatoren.

6. Etabler en vedligeholdelsesfil med registrering af model, installationsdato, vedligeholdelse og reservedele for at danne grundlag for efterfølgende vedligeholdelse.
