Hvad gør kugleventiler til det foretrukne valg til højtryks- og højtemperaturtjenester?

I de krævende miljøer med olieraffinering, kemisk forarbejdning og kraftproduktion skal ventiler fungere pålideligt under forhold, der hurtigt ville nedbryde konventionelt udstyr. Tryk over 100 bar og temperaturer over 500°C er rutine i disse industrier. Blandt de forskellige tilgængelige ventiltyper erKugleventilhar vist sig som den foretrukne løsning til mange af disse højtryks- og højtemperaturapplikationer. Dens enkle kvart-drejningsbetjening, bobletætte forseglingsevne og kompakte design giver klare fordele i forhold til traditionelle port-, globe- og propventiler under svære driftsforhold.

Denne artikel giver en systematisk teknisk analyse af kugleventilen, der undersøger designfunktioner, materialevalg og tekniske principper, der gør den velegnet til højtryks- og højtemperaturtjenester. Analysen dækker sædematerialer og tætningsmekanismer, kropskonstruktion og trykbegrænsning, termiske styringsstrategier og teststandarder, der validerer ydeevne. Diskussionen er funderet i praktiske tekniske overvejelser og inkluderer detaljerede specifikationer, sammenlignende tabeller og udvælgelseskriterier for at hjælpe ingeniører og indkøbsprofessionelle med at træffe informerede beslutninger.

Indholdsfortegnelse

• 1. Kugleventildesignprincipper og driftsegenskaber
• 2. Sædematerialer og tætningsmekanismer til højtemperaturservice
• 3. Trykbegrænsning og kropskonstruktion
• 4. Termisk styring og udvidelseskompensation
• 5. Teststandarder og kvalifikationskrav
• 6. Udvælgelseskriterier og applikationsspecifikke overvejelser
• 7. Ofte stillede spørgsmål (FAQ)
• 8. Konklusion

1. Kugleventildesignprincipper og driftsegenskaber

Kugleventilen er en kvart-omdrejningsventil, der bruger en sfærisk kugle med en cylindrisk boring til at kontrollere væskestrømmen. Driftsprincippet er enkelt og robust: at dreje kuglen 90 grader justerer boringen med strømningsbanen, hvilket tillader flow (åben position), eller placerer boringen vinkelret på strømningsbanen, hvilket blokerer flow (lukket position). Tætningen opnås ved at trykke kuglen mod to ringformede sæder, placeret på opstrøms- og nedstrømssiden af ​​ventilen. Tætningskraften tilvejebringes af selve væskens tryk (opstrømstryk, der presser kuglen mod nedstrømssædet) og, i mange designs, af fjederbelastede sæder, der giver forspænding.

Kugleventilen tilbyder flere iboende fordele til højtryks- og højtemperaturtjenester:

• Bobletæt forsegling:Kuglens sfæriske geometri giver en tætningsflade i fuld omkreds, der sikrer bobletæt afspærring, selv ved høje tryk.
• Kvartalssvingsdrift:90 graders rotation giver hurtig drift, afgørende for nødstop eller hurtig isolering.
• Lavt drejningsmoment:Når ventilen er i helt åben eller helt lukket position, tilvejebringes tætningskraften primært af trykforskellen.
• Kompakt design:Kugleventilen kræver betydeligt mindre plads end andre ventiltyper, hvilket reducerer installationens fodaftryk.

Det karakteristiske design af en kugleventil inkluderer kuglen, sæderne, frempinden og kroppen. Bolden er typisk lavet af rustfrit stål og er enten poleret eller hårdbehandlet. Sæderne kan fremstilles af en række materialer, herunder polymerer (PTFE, PEEK) til lavere temperaturer og metallegeringer (Stellite, Inconel) til højtemperaturapplikationer. Stilken er forbindelsen mellem aktuatoren og kuglen, og den skal være designet til at give en tætning mod procesvæsken, samtidig med at kuglen tillader at rotere jævnt.

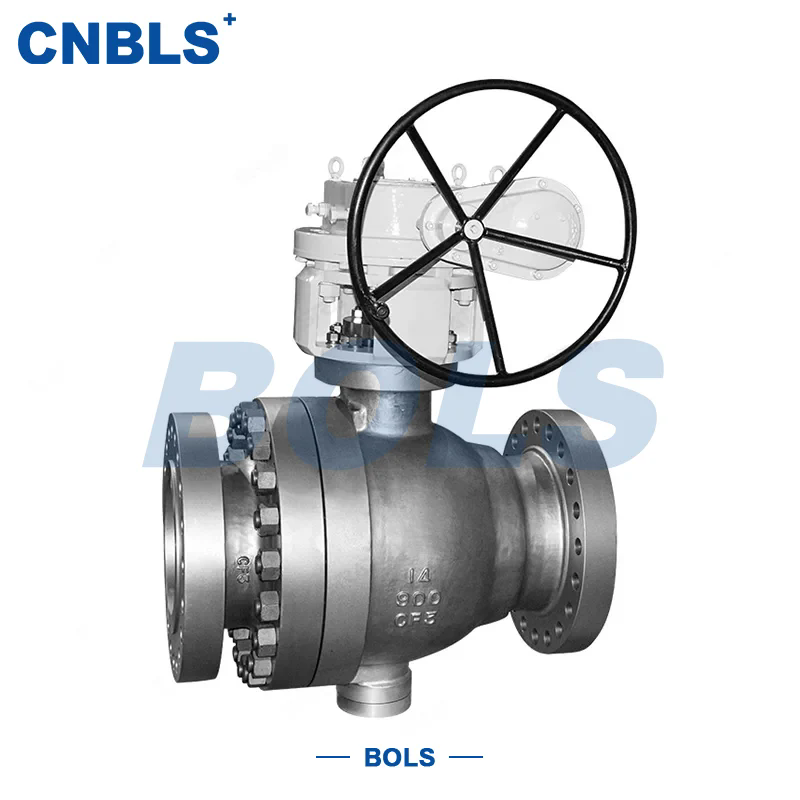

PåZhejiang Bolaisi Valve Co., Ltd., er vores kugleventilprodukter konstrueret til at opfylde de krævende krav til højtryks- og højtemperaturtjenester. Vores designmetodologi inkorporerer en kombination af standardiserede komponenter, præcisionsbearbejdning og strenge inspektionsprocedurer for at sikre ensartet kvalitet og ydeevne. Kugleventildesignerne, vi tilbyder, inkluderer både flydende kugle- og tapmonterede konfigurationer, hver valgt baseret på de specifikke applikationskrav. De følgende afsnit giver en detaljeret teknisk analyse af nøgleaspekterne af kugleventildesign til højtryks- og højtemperaturservice.

2. Sædematerialer og tætningsmekanismer til højtemperaturservice

Valget af sædematerialer er den mest kritiske beslutning i designet af en kugleventil til højtemperaturservice. Sædet er det primære tætningselement, og det skal bevare sin integritet og give en pålidelig tætning ved driftstemperaturen. Ved temperaturer over 200°C bliver de fleste polymermaterialer uegnede, hvilket nødvendiggør brugen af ​​kugleventiler med metalsæde eller polymer-metalkompositsæder. Metalsiddende kugleventiler bruger en metal-til-metal tætning, typisk med en hård belægning på kuglen og sædets overflader. De hårde materialer er udvalgt for deres slid- og korrosionsbestandighed, samt deres evne til at danne en tæt forsegling.

De vigtigste materialer, der bruges til kugleventilsæder i højtemperaturservices, er vist i følgende tabel.

Tætningsmekanismen i en metalsiddende kugleventil er forskellig fra den i en blødtsiddende ventil. Tætningen er afhængig af deformationen af ​​metaloverfladerne under tryk, med kuglen og sædet lappet til en meget glat finish. Tætningskraften er typisk højere i en metalmonteret ventil, hvilket kræver en mere robust aktuator. Lækageraten kan også være højere end en blødtsiddende ventil, men en metalsiddende ventil kan give en tætning, der opfylder kravene i de fleste industrielle applikationer, herunder de tætte afspærringskrav i klasse VI (bobletæt) for blødtsiddende ventiler og den meget mere stringente klasse V for metalsiddende ventiler.

I nogle højtemperaturapplikationer anvendes et sædedesign med en kombination af en metalsædering og en polymer- eller grafitforsegling. Dette design er kendt som et "brandsikkert" eller "blødt/metal" sæde. Metalringen giver den primære tætning, mens den bløde tætning giver den bobletætte tætning ved lavere temperaturer. Ved højere temperaturer kan den bløde tætning nedbrydes, men metalringen vil fortsætte med at give en tætning, hvilket forhindrer lækage. Hos Zhejiang Bolaisi Valve Co., Ltd., er vores kugleventilprodukter tilgængelige med en række sædematerialer og -design, så kunderne kan vælge den optimale konfiguration til deres specifikke temperatur- og trykkrav.

3. Trykbegrænsning og kropskonstruktion

En kugleventils krop skal være designet til at indeholde procesvæsken ved det påkrævede tryk og den nødvendige temperatur. Til højtryksanvendelser skal kroppen være stærk nok til at modstå det indre tryk uden permanent deformation eller lækage. Udformningen af ​​kroppen skal også tage hensyn til de kræfter, der genereres af trykket, såsom udvidelsen af ​​kuglen og sæderne, og de kræfter, der virker på frempinden. Kroppen er typisk konstrueret af støbt eller smedet stål, med det specifikke materiale valgt baseret på temperatur, tryk og korrosivitet af procesvæsken. Karrosseriets design skal også give adgang til montering, vedligeholdelse og inspektion.

De to mest almindelige kropskonfigurationer for kugleventiler er den delte krop og den i ét stykke (monoblok) krop. Den delte krop er, som navnet antyder, opdelt i to eller flere dele, der er boltet sammen. Dette design giver nem adgang til de interne komponenter til vedligeholdelse og reparation. Den delte krop er også mere fleksibel med hensyn til materialevalg og fremstilling. Kroppen i ét stykke er en enkelt, integreret støbning eller smedning. Det giver en mere robust trykholdig kappe og eliminerer de boltede samlinger, der er potentielle lækageveje. Imidlertid er kroppen i ét stykke mere kompleks at fremstille og er typisk dyrere.

Til højtryks- og højtemperaturapplikationer skal kropsdesignet være omhyggeligt konstrueret til at håndtere de termiske spændinger, der skyldes temperaturforskellen mellem procesvæsken og det omgivende miljø. Kroppen skal være designet til at tillade termisk udvidelse uden at forårsage forvrængning af de indvendige komponenter eller skabe overdreven belastning på boltforbindelserne. Designet skal også give tilstrækkelig støtte til bolden og sæderne.

Følgende tabel sammenligner de to almindelige kropsdesigns for kugleventil i højtryks- og højtemperaturtjenester.

Hos Zhejiang Bolaisi Valve Co., Ltd., fremstiller vi Kugleventil med både delt krop og et stykke kropsdesign, afhængigt af anvendelseskravene. Til højtryks- og højtemperaturservices bruger vores standarddesign en smedet krop i ét stykke, som giver det højeste niveau af trykintegritet og termisk stabilitet. Kroppen er designet med rigelig vægtykkelse, forstærkede flanger og valgfri afløbsporte til vedligeholdelse og test. Kropsgeometrien er optimeret til drift ved høje temperaturer, med generøse radier og jævne overgange for at minimere stresskoncentrationer.

4. Termisk styring og udvidelseskompensation

Ved højtemperaturdrift udsættes kugleventilen for betydelig termisk udvidelse. Kuglen, sæderne og kroppen udvider sig alle med forskellige hastigheder, hvilket potentielt kan forårsage forvrængning, binding eller lækage. Kugleventilens design skal inkorporere funktioner, der kompenserer for denne differentielle udvidelse. De mest almindelige metoder til termisk kompensation er brugen af ​​fjederbelastede sæder, valget af materialer med kompatible termiske udvidelseskoefficienter og designet af kuglen og sædets geometri for at tillade relativ bevægelse.

Fjederbelastede sæder er en af ​​de mest effektive metoder til termisk kompensation. Et sæt fjedre, typisk placeret bag sædet, giver en forspænding, der opretholder tætningskraften, selv når komponenterne udvider eller trækker sig sammen. Fjedrene er designet til at fungere over hele ventilens temperaturområde og opretholde en konstant tætningskraft. Fjederkraften skal være tilstrækkelig til at give en tætning ved driftstryk og temperatur, men ikke så høj, at det forårsager for stor friktion eller slid. Fjedermaterialet er også kritisk; det skal være modstandsdygtigt over for høj temperatur afslapning og korrosion.

En anden tilgang er at bruge et sædedesign, der inkorporerer et fleksibelt element, såsom en metalbælge eller en korrugeret membran. Dette fleksible element giver en tætning, samtidig med at det tillader sædet at bevæge sig aksialt med kuglen. Det fleksible element er typisk lavet af en højtemperaturlegering, såsom Inconel eller Hastelloy, og er designet til at modstå ventilens termiske og trykcykliske cykler. Det fleksible sædedesign er mere komplekst og dyrt end et fjederbelastet sæde, men tilbyder overlegen tætningsydelse i krævende applikationer.

Den termiske udvidelse af selve bolden skal også tages i betragtning. Bolden er typisk konstrueret af samme materiale som kroppen, så dens termiske udvidelse vil matche kroppens. Men boldens geometri kan påvirke sædernes pasform. En kugle, der er for stram i boringen, kan forårsage binding, mens en kugle, der er for løs, kan forårsage lækage. Kuglens diameter og sædets diameter er nøje afstemt for at give den korrekte frigang ved driftstemperaturen.

Hos Zhejiang Bolaisi Valve Co., Ltd. bruger vi en kombination af fjederbelastede sæder og materialevalg til at styre termisk ekspansion i vores kugleventilprodukter. Fjedermaterialet er valgt til ydeevne ved høj temperatur, og fjederforspændingen beregnes for at opretholde tætningskraften over hele temperaturområdet. Kugle- og sædegeometrien er designet til at tillade relativ bevægelse uden at skabe stresskoncentrationer.

5. Teststandarder og kvalifikationskrav

Kugleventil beregnet til højtryks- og højtemperaturtjenester skal gennemgå strenge tests for at verificere deres ydeevne og sikre, at de opfylder de specificerede krav. Testene udføres i overensstemmelse med internationale standarder, herunder API 6D (Specification for Pipeline Valves), API 607 ​​(Fire Test for Soft-Seated Quarter-Turn Valves) og ISO 10497 (Fire Type-Testing Requirements). Testene er designet til at verificere ventilens trykholdende evne, lækagehastighed og driftsydelse under simulerede driftsforhold.

Følgende tabel giver en oversigt over de vigtigste test udført på kugleventil til højtryks- og højtemperaturservice.

Brandtesten er en særlig vigtig test for kugleventil i højtemperaturtjenester, da den simulerer ventilens opførsel under en brandhændelse. Ventilen udsættes for en brand af en specificeret varighed og temperatur, og lækagen måles. Testen sikrer, at ventilen giver en tætning, selv efter at de bløde sæder er blevet beskadiget af branden, et krav kendt som "brandsikkert" design.

Hos Zhejiang Bolaisi Valve Co., Ltd. er vores kugleventilprodukter designet til at opfylde kravene i API 6D, API 607 ​​og ISO 10497. Vi udfører de påkrævede tests på hver ventiltype, og vi opretholder et omfattende testrapportarkiv for vores kunder. Vores kugleventilprodukter er også tilgængelige med et komplet udvalg af ydelsesverifikationstest, herunder typetest og prototypetest, for at verificere, at de opfylder kundens specifikke krav.

6. Udvælgelseskriterier og applikationsspecifikke overvejelser

Valg af den korrekte kugleventil til en højtryks- og højtemperaturapplikation kræver en systematisk vurdering af driftsbetingelserne, væskens egenskaber og ydeevnekravene. Udvælgelsesprocessen bør tage hensyn til følgende faktorer:

• Væsketemperatur:Driftstemperaturen bestemmer det passende sædemateriale og kropsmateriale. Ved temperaturer under 200°C kan der anvendes en blødtsiddende ventil. Over 200°C kræves en metalventil. Den maksimale temperatur bør tages i betragtning, såvel som området og frekvensen af ​​temperaturcyklusser.
• Væsketryk:Driftstrykket bestemmer den nødvendige trykklasse og kropstykkelsen. Kugleventilens trykklassificering skal være lig med eller større end det maksimale driftstryk. Trykket bør tages i betragtning i sammenhæng med temperaturen, da ventilens trykklassificering typisk falder ved højere temperaturer.
• Væske-kemisk kompatibilitet:Væsken skal være kompatibel med ventilens fugtede materialer, herunder kuglen, sæderne og kroppen. Kemiske kompatibilitetsdata bør gennemgås for at sikre, at materialerne ikke korroderer, nedbrydes eller reagerer med procesvæsken.
• Krav til lækagehastighed:Ventilens tilladte lækagehastighed bestemmes af applikationen. For bobletæt afspærring kræves en blødtsiddende ventil med et PTFE- eller PEEK-sæde. Til applikationer, hvor en vis lækage er acceptabel, kan der anvendes en metalventil.
• Aktuatorkrav:Det drejningsmoment, der kræves for at betjene kugleventilen, afhænger af størrelsen, sædematerialet og trykket. Aktuatoren skal vælges til at give det nødvendige drejningsmoment, og drejningsmomentet skal beregnes ved driftstemperatur og -tryk.

Følgende tabel giver en beslutningsmatrix til valg af den passende kugleventiltype baseret på temperatur- og trykforholdene.

Hos Zhejiang Bolaisi Valve Co., Ltd. står vores ingeniørteam til rådighed for at hjælpe med udvælgelsen af ​​den passende kugleventil til din specifikke anvendelse. Vi leverer detaljerede tekniske data, materialekompatibilitetsdiagrammer og ydelsesverifikationstest for at sikre, at den valgte kugleventil opfylder alle krav. Vores kugleventilprodukter er designet og fremstillet efter de højeste standarder, hvilket sikrer pålidelig ydeevne i de mest krævende højtryks- og højtemperaturapplikationer.

7. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er den maksimale temperatur for en blødtsiddende kugleventil?

Svar: Den maksimale kontinuerlige driftstemperatur for en blødtsiddende kugleventil afhænger af sædematerialet. PTFE-sæder er typisk klassificeret til 200°C (392°F), mens forstærkede PTFE- og PEEK-sæder kan fungere op til 260°C (500°F). Over 260°C kræves en kugleventil med metalsæde. Den specifikke temperaturgrænse bør verificeres med producenten, da den kan variere afhængigt af trykket og det specifikke sædedesign.

Spørgsmål 2: Hvad er forskellen mellem en flydende kugle og en kugleventil monteret på tappen?

Svar: I et flydende kugledesign er kuglen ikke fastgjort til ventilhuset; den "svæver" mellem sæderne. Opstrømstrykket presser kuglen mod nedstrømssædet og skaber tætningen. Dette design er velegnet til mindre ventiler og lavere tryk. I et tapmonteret design er kuglen fastgjort til en aksel (tappen), der understøtter kuglen og forhindrer den i at bevæge sig nedstrøms. Dette design reducerer driftsmomentet og er velegnet til større ventiler og højere tryk. Valget afhænger af størrelse, tryk og temperaturkrav.

Spørgsmål 3: Kan en kugleventil bruges til flowkontrol, eller er den udelukkende til on/off service?

Svar: Kugleventiler er primært designet til on/off (isolation) service. Visse kugleventildesigner, såsom V-notch kugleventiler, er dog specifikt designet til flowkontrolapplikationer. Disse ventiler har en kugle med et V-formet hak, der giver en mere lineær flowkarakteristik. Til drosling er en V-hak kugleventil et almindeligt valg.

Spørgsmål 4: Hvad er det nødvendige drejningsmoment for at betjene en højtrykskugleventil?

Svar: Det drejningsmoment, der kræves for at betjene en kugleventil, afhænger af størrelsen, sædematerialet, trykket og temperaturen. Momentkravet beregnes typisk af ventilproducenten og fremgår af ventilens tekniske datablad. Drejningsmomentet stiger generelt med trykket og størrelsen af ​​ventilen. Til højtryksanvendelser kræves ofte en pneumatisk eller elektrisk aktuator.

Spørgsmål 5: Hvad er forskellen mellem en brandsikker og en ikke-brandsikker kugleventil?

Svar: En brandsikker kugleventil er designet til at opretholde en tætning, selv når de bløde sæder er beskadiget af en brand. Det brandsikre design omfatter typisk et metal-til-metal sæde, der giver en backup tætning i tilfælde af brand. Den brandsikre ventil er testet til API 607 ​​eller ISO 10497 for at verificere dens ydeevne. En ikke-brandsikker kugleventil har ikke denne reserveforsegling og kan lække i en brandhændelse. Brandsikker kugleventil er påkrævet i mange applikationer, inklusive dem i raffinaderier og kemiske fabrikker.

8. Konklusion

Kugleventiler er dukket op som det foretrukne valg til højtryks- og højtemperaturtjenester på grund af deres robuste design, pålidelige tætningsydelse og alsidighed. Valget af den passende kugleventil til en given applikation kræver en omhyggelig evaluering af driftsbetingelserne, væskekarakteristikaene og ydeevnekravene. De vigtigste designelementer - sædematerialet, kropskonstruktionen, de termiske kompensationsfunktioner og det brandsikre design - bidrager alle til ventilens egnethed til højtryks- og højtemperaturservice. Ved at forstå disse designelementer og de tilhørende tekniske overvejelser kan ingeniører og indkøbsprofessionelle vælge kugleventiler, der giver pålidelig og sikker drift i hele udstyrets levetid.

Hos Zhejiang Bolaisi Valve Co., Ltd. er vi forpligtet til at levere kugleventilprodukter af høj kvalitet, der opfylder de krævende krav til højtryks- og højtemperaturapplikationer. Vores kugleventil er konstrueret med avancerede materialer, præcisionsbearbejdning og strenge tests for at sikre optimal ydeevne og lang levetid. Vi tilbyder et omfattende udvalg af kugleventilkonfigurationer, inklusive design med blødt siddende og metalsæde, brandsikre og ikke-brandsikre muligheder og flydende og tapmonterede designs.

Kontakt Zhejiang Bolaisi Valve Co., Ltd.for teknisk assistance til at vælge den passende kugleventil til din højtryks- og højtemperaturapplikation.
