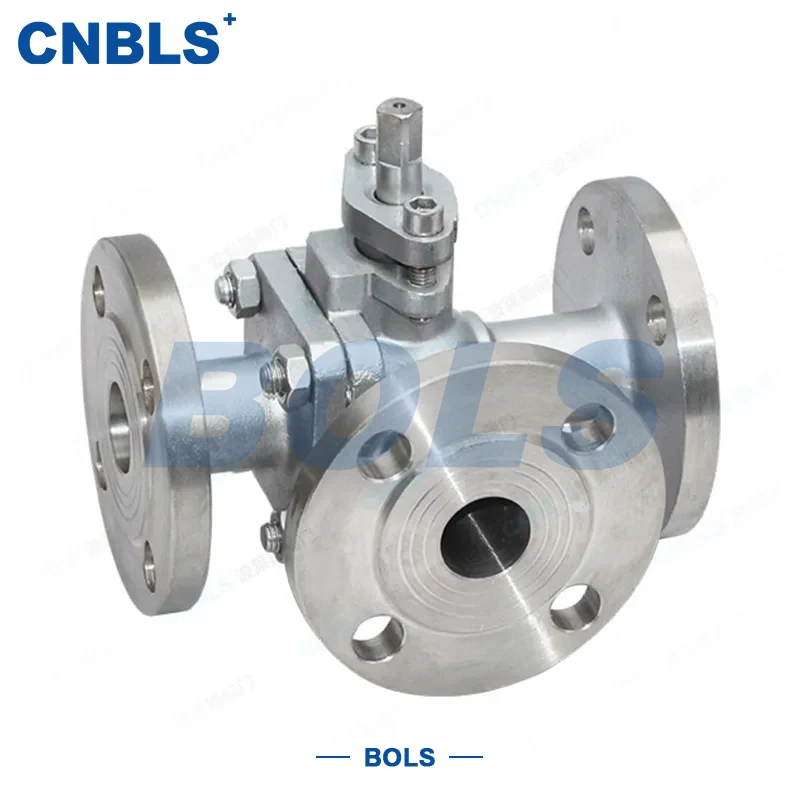

Tre-vejs flangekugleventiler i rustfrit stål

De rustfri stål tre-vejs flange kugleventiler refererer til en multi-port kontrolventil fremstillet af rustfrit stål materialer såsom 304, 316, 304L og 316L, med flangede endeforbindelser. Ventilen har en integreret kugle-og-stammekonstruktion og fås med T-port eller L-port flowmønstre, hvilket muliggør medieblanding, omdirigering eller retningsbestemt omskiftning.

Med sin kombination af korrosionsbestandigt rustfrit stål og pålidelig flangetætning giver ventilen stabil ydeevne i krævende industrielle miljøer. Den er velegnet til systemer, der kræver pålidelig forbindelsesintegritet og langtidsholdbarhed.

Struktur og arbejdsprincip

Ventilen fungerer ved at rotere kuglen gennem spindlen for at skifte strømningsveje mellem forskellige porte.

T-port: Bruges til at blande eller aflede flow

L-port: Bruges til retningsbestemt skift mellem to linjer

Flangede ender: Sørg for nøjagtig justering og sikker tætning

Den strømlinede indre strømningsvej hjælper med at reducere tryktabet, samtidig med at den bevarer kompakte overordnede dimensioner.

Nøglefunktioner

Integreret højstyrke design

Kuglen og frempinden er fremstillet integreret, hvilket reducerer samlingstolerancen og forbedrer driftsstabiliteten og levetiden.

Fremragende korrosionsbestandighed

Flere rustfri stålkvaliteter er tilgængelige til at håndtere syrer, alkalier, chloridholdige medier og generelle ætsende væsker.

Pålidelig flangeforsegling

Flanger overholder GB/T 9113 og ANSI B16.5 standarder, hvilket giver bekvem installation og dokumenteret tætningsydelse.

Fleksible sædemuligheder

Bløde sæder og metalsæder er tilgængelige for at opfylde forskellige temperatur- og trykkrav.

Automationskompatibilitet

Ventilen kan udstyres med manuelle, snekkegear, pneumatiske eller elektriske aktuatorer for nem integration i automatiserede systemer.

Tekniske specifikationer

Vigtigste materialevalg

Krop & Flange

Sæde

Typiske applikationer

De rustfri stål tre-vejs flange kugleventiler er velegnede til industrielle systemer, der kræver flowdiversering eller omskiftning, herunder:

Olie- og petrokemiske anlæg

Fin kemisk forarbejdning

Vandbehandlingssystemer

Fødevare- og farmaceutiske pipelines

Strøm- og dampsystemer

Naturgas transmission

Den fungerer godt i multi-port kontrolapplikationer, hvor tætningspålidelighed er afgørende.

Retningslinjer for udvælgelse

Materiale Matching

304/304L til generel korrosion

316/316L til klorid eller stærkere ætsende medier

Duplex 2205 til højtryksservice

Portvalg

T-port til blanding eller omledning

L-port til retningsskift

Temperaturtilpasning

Blødt sæde til normal temperatur

Metalsæde til højtemperaturservice

Flange Standard

Vælg GB- eller ANSI-flangesystemer i henhold til rørledningsspecifikationen, og bekræft RF- eller RTJ-vending.

Valg af aktivering

Pneumatiske eller elektriske aktuatorer anbefales til hyppig eller fjernbetjening.

Installation & Vedligeholdelse

Betjeningsnoter

Bekræft ventilmodel, trykklassificering og flangestandard før installation

Betjen ventilen langsomt for at undgå vandslag

Sørg for stabil luft- eller strømforsyning til automatiserede ventiler

Efter lange nedlukninger skylles rørledningen, før den genåbnes

Vedligeholdelsesnoter

Efterse flange og pakningsforsegling ugentligt

Smør spindel- og transmissionsdele kvartalsvis

Udskift tætningskomponenter omgående, hvis der opstår lækage

Spænd flangeboltene jævnt i et krydsmønster

Korrekt vedligeholdelse hjælper med at forlænge levetiden for trevejs-kugleventiler i rustfrit stål og opretholde en ensartet tætningsydelse.
