Hvordan opretholder kugleventilen tæt forsegling under høje temperaturforhold?

Inde i et petrokemisk raffinaderi løber overophedet damp ved 540°C gennem miles af rør. I et koncentreret solenergianlæg strømmer smeltet salt ved 600°C gennem varmevekslere. Disse ekstreme forhold kræver ventiler, der kan opretholde en tæt tætning på trods af de enorme termiske belastninger. Kugleventilen, en udbredt industriel ventil, står over for en fundamental udfordring ved disse temperaturer: Kugle- og sædematerialerne udvider sig med forskellige hastigheder. Hvis tætningssystemet ikke kan optage denne differentielle udvidelse, vil ventilen lække, hvilket forårsager sikkerhedsrisici, produkttab og kostbar nedetid. Alligevel opnår højtemperaturkugleventiler rutinemæssigt bobletæt afspærring selv ved temperaturer over 500°C. Hvordan er dette muligt?

Denne artikel udforsker de tekniske principper og avancerede materialer, der muliggørKugleventilfor at opretholde tæt forsegling under høje temperaturforhold. Løsningen ligger i en sofistikeret kombination af sædematerialevalg (fra avancerede polymerer til metallegeringer), sædedesigngeometri, der kompenserer for termisk udvidelse, omhyggelig materialetilpasning mellem kuglen og sædet og brugen af ​​termiske barrierer til at beskytte kritiske komponenter. Ydermere bidrager valget af passende spindeltætninger, anvendelsen af ​​brandsikre designprincipper og brugen af ​​termiske kompensationsfjedre til tætningsintegriteten af ​​højtemperaturkugleventilen. Denne artikel vil dissekere disse mekanismer, hvilket giver en omfattende forståelse af, hvordan kugleventilen kan konstrueres til at fungere pålideligt under nogle af de mest ekstreme forhold, man støder på i moderne industri.

Indholdsfortegnelse

• 1. Hvad er en kugleventil, og hvordan virker den?
• 2. Hvilke udfordringer giver høj temperatur til kugleventiltætning?
• 3. Hvordan påvirker sædematerialevalg højtemperaturforsegling?
• 4. Hvilket sædedesign kompenserer for termisk udvidelse?
• 5. Hvordan opretholder fjederbelastning og forspænding tætningskraften ved temperatur?
• 6. Hvilken rolle spiller stammeforseglinger og brandsikkert design?
• 7. Ofte stillede spørgsmål (FAQ)
• 8. Konklusion

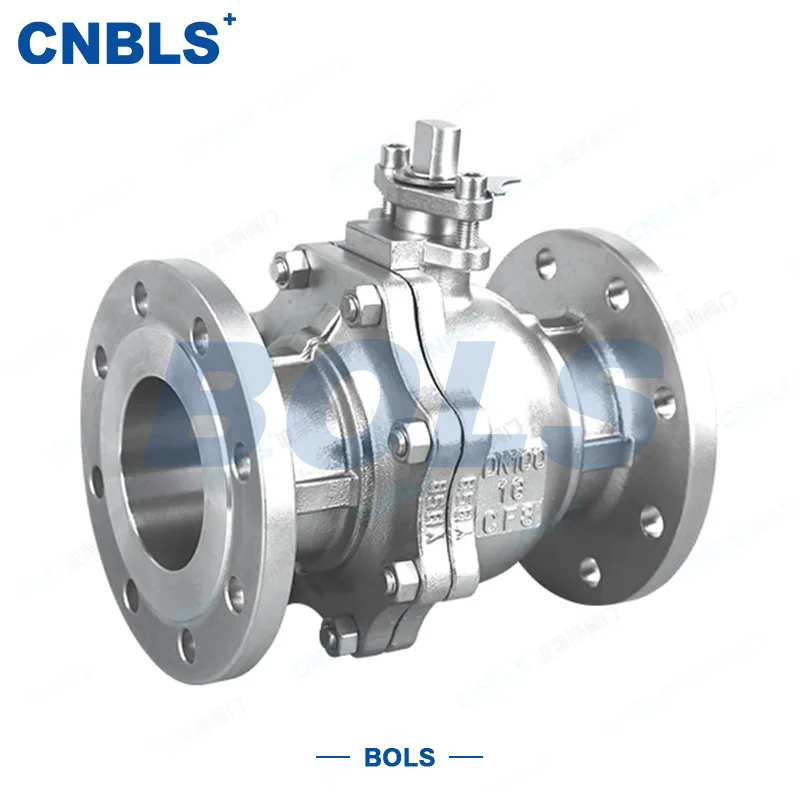

1. Hvad er en kugleventil, og hvordan virker den?

Før du dykker ned i detaljerne ved højtemperaturforsegling, er det vigtigt at forstå det grundlæggende design af kugleventilen. En kugleventil er en kvart-omdrejningsventil, der bruger en hul, drejelig kugle til at kontrollere væskestrømmen. Kuglen har en cylindrisk boring (eller port) gennem sin midte. Når håndtaget drejes til åben position, er boringen justeret med strømningsbanen, hvilket tillader væsken at passere. Når håndtaget drejes 90 grader, roterer kuglen, så boringen er vinkelret på strømningsvejen, hvilket blokerer strømmen. Tætningen opnås ved at trykke kuglen mod to sæder, typisk placeret på opstrøms- og nedstrømssiden af ​​ventilen.

Nøglekomponenterne i en kugleventil er:

• Legeme:Den ydre skal af ventilen, som huser de interne komponenter og forbinder til rørledningen.
• Bold:Det roterende sfæriske element, der styrer flowet.
• Sæder:Tætningselementerne, der presser mod kuglen for at forhindre lækage.
• Stilk:Akslen, der forbinder kuglen med aktuatoren eller håndtaget.
• Stængelforseglinger:Tætninger, der forhindrer lækage omkring stilken.
• Aktuator/håndtag:Mekanismen bruges til at rotere bolden.

Kugleventil er kendt for deres pålidelighed, lette betjening og fremragende tætningsydelse. De fås i en lang række konfigurationer, fra simple on/off-ventiler til sofistikerede kontrolventiler med V-hak-kugler til drosling. PåZhejiang Bolaisi Valve Co., Ltd., fremstiller vi kugleventil til en række forskellige industrier, herunder olie og gas, petrokemi, elproduktion og kemisk behandling.

2. Hvilke udfordringer giver høj temperatur til kugleventiltætning?

Når temperaturerne stiger, ændres de fysiske dimensioner af kugleventilens komponenter. Bolden, sæderne og kroppen udvider sig alle, men ikke i samme hastighed. Den termiske udvidelseskoefficient (CTE) af sædematerialet er typisk forskellig fra kuglens og kropsmaterialerne. Denne differentielle udvidelse kan have flere skadelige virkninger på tætningsydelsen. For det første, hvis sædet udvider sig mere end kuglen, kan det blive overkomprimeret, hvilket fører til for stort slid, højt drejningsmoment og potentielt anfald. For det andet, hvis sædet udvider sig mindre end kuglen, kan tætningstrykket falde, hvilket fører til lækage. For det tredje kan det polymere sædemateriale nedbrydes ved høje temperaturer og miste sin elasticitet og forseglingsevne.

Ud over de dimensionelle ændringer kan høje temperaturer påvirke materialers mekaniske egenskaber. Metallers hårdhed og elasticitetsmodul falder ved høje temperaturer, hvilket kan påvirke kontakttrykket og sædets evne til at opretholde en tætning. Sædematerialernes termiske stabilitet er også en kritisk faktor. Sædet skal kunne bevare sin form og ydeevne ved driftstemperaturen. Dette er grunden til, at valget af det rigtige sædemateriale er en afgørende ingeniørbeslutning for højtemperaturkugleventiler. At forstå disse udfordringer er det første skridt i at designe en kugleventil, der kan opretholde en tæt tætning under høje temperaturforhold.

Forestil dig en kugleventil installeret i en dampledning, der arbejder ved 400°C. Ventilhuset og kuglen er lavet af rustfrit stål (CTE ≈ 17 x 10⁻⁶/°C). Sædet er lavet af en forstærket PTFE (CTE ≈ 100 x 10⁻⁶/°C). Den væsentlige forskel i CTE betyder, at PTFE-sædet vil udvide sig meget mere end stålkuglen ved samme temperatur. Uden et design, der rummer denne udvidelse, ville sædet udøve et for stort pres på bolden, hvilket potentielt får den til at gribe. Omvendt, hvis sædematerialet ikke udvidede sig tilstrækkeligt, ville tætningstrykket gå tabt, hvilket forårsager en lækage. Et typisk højtemperaturkugleventildesign skal derfor afbalancere disse konkurrerende kræfter for at sikre en pålidelig tætning. Hos Zhejiang Bolaisi Valve Co., Ltd. er vores kugleventil konstrueret med en dyb forståelse af denne termiske dynamik, hvilket sikrer pålidelig ydeevne i de mest krævende højtemperaturmiljøer.

3. Hvordan påvirker sædematerialevalg højtemperaturforsegling?

Valget af sædemateriale er måske den vigtigste beslutning ved design af en kugleventil til højtemperaturapplikationer. Sædet skal bevare sin tætningsevne ved driftstemperaturen, modstå kemiske angreb og udvise tilstrækkelig mekanisk styrke til at modstå driftstrykket. Den skal også være i stand til at optage forskellen mellem kuglen og sædet uden at forårsage for stor friktion eller lækage. Til højtemperaturapplikationer kan sædematerialer bredt kategoriseres i tre grupper: polymerbaserede, metalbaserede og kompositmaterialer. Hver kategori tilbyder et særskilt sæt egenskaber og er velegnet til specifikke temperaturområder.

Polymerbaserede sædematerialer, såsom PTFE og dets forstærkede varianter, bruges i vid udstrækning i kugleventil til temperaturer op til ca. 200°C til 260°C. Modificeret PTFE (f.eks. med glasfiber, kulfiber eller bronzefyldstoffer) giver forbedrede mekaniske egenskaber og slidstyrke. PTFE har dog en relativt høj termisk udvidelseskoefficient, hvilket kan være et problem ved højere temperaturer. Til temperaturer over 260°C er polymermaterialer generelt ikke egnede på grund af termisk nedbrydning. I disse tilfælde kræves en kugleventil med metalsæde.

Metalsiddende kugleventil bruger en metal-til-metal tætning, typisk med en hård belægning på kuglen og sædets overflader. Almindelige sædematerialer omfatter rustfrit stål, Stellite, Inconel og andre højtemperaturlegeringer. Sædet og kuglen er overlappet til en meget glat finish for at skabe en lækagetæt forsegling. Metal-til-metal tætninger tilbyder fremragende modstandsdygtighed over for høje temperaturer og er velegnede til applikationer op til 600°C og derover. De er dog dyrere og er måske ikke helt bobletætte. En blød tætning (elastomer eller PTFE) kan tilføjes for at forbedre sædets ydeevne. Tabellen nedenfor giver en sammenligning af almindelige sædematerialer og deres temperaturegenskaber.

Valget af sædemateriale bør baseres på en omhyggelig analyse af driftstemperatur, tryk, væskekemi og den nødvendige lækagehastighed. Til højtemperaturapplikationer op til 260°C er en kugleventil med et forstærket PTFE- eller PEEK-sæde en omkostningseffektiv løsning. Til temperaturer på op til 600°C og derover er en kugleventil med metalsæde den eneste brugbare mulighed. Hos Zhejiang Bolaisi Valve Co., Ltd. tilbyder vi en række sædematerialemuligheder for at imødekomme vores kunders specifikke behov. Vores ingeniørteam kan hjælpe dig med at vælge det optimale sædemateriale til din applikation.

4. Hvilket sædedesign kompenserer for termisk udvidelse?

Ud over materialevalg er det mekaniske design af sædet afgørende for at opretholde en tæt tætning ved høje temperaturer. Adskillige innovative sædedesigns er blevet udviklet for at kompensere for virkningerne af termisk udvidelse. En almindelig tilgang er brugen af ​​et "cam" eller "cammed" sædedesign. I dette design er sædet monteret, så det bevæger sig kontrolleret, typisk i en knastslids eller en kileformet lomme. Efterhånden som temperaturen stiger, og kuglen og sædet udvider sig, tvinges sædet til at bevæge sig mod bolden og opretholder kontakttrykket. Denne fjederbelastede handling sikrer, at sædet følger boldens ekspansion, og kompenserer for forskellen mellem sædet og kroppen.

Et andet avanceret design er "flydende sæde"-konceptet. I et flydende sæde Kugleventil er sæderne ikke fastgjort stift til kroppen. I stedet er de fjederbelastede og får lov til at bevæge sig aksialt. Dette gør det muligt for sædet at tilpasse sig ændringer i temperatur og tryk, hvilket bibeholder en ensartet tætningskraft. Et flydende sædedesign giver også kompensation for slid over ventilens levetid. Efterhånden som sædet slides, opretholder fjederkraften tætningstrykket. Dette er et bredt anvendt design til højtydende kugleventiler, inklusive dem, der bruges i højtemperaturapplikationer. Tabellen nedenfor opsummerer de forskellige sædedesigns og deres termiske kompensationsmekanismer.

Ud over sædedesignet er overfladefinishen af ​​kuglen og sædet afgørende for tætningen. En glat, poleret overflade (Ra 0,2-0,4 µm) minimerer lækagevejen og reducerer friktionen. Til metalsiddende kugleventil bruges ofte en overlappet overfladefinish for at opnå en tæt tætning. Hos Zhejiang Bolaisi Valve Co., Ltd. anvender vi præcisionsbearbejdning og lapningsprocesser for at sikre, at vores kugleventilsæder opfylder de mest krævende krav. Vores kugleventil er designet med avancerede sædegeometrier og overfladefinisher for at levere pålidelig, langtidsforsegling ved højtemperaturapplikationer.

5. Hvordan opretholder fjederbelastning og forspænding tætningskraften ved temperatur?

Fjederbelastning er et kritisk designelement, der kompenserer for virkningerne af termisk udvidelse og slid. I et fjederbelastet sædedesign presser en fjeder (eller et sæt fjedre) sædet mod bolden og opretholder en kontrolleret forspænding. Denne forspænding sikrer, at tætningskraften opretholdes, selvom kuglen og sædet udvider sig eller trækker sig sammen. Uden en forspænding ville tætningstrykket falde, når sædet slides, eller når komponenterne udvider sig, hvilket fører til lækage. Fjederbelastede sæder er særligt vigtige til højtemperaturapplikationer, hvor differentialudvidelsen er betydelig.

Fjederkraften skal beregnes omhyggeligt for at sikre, at den giver tilstrækkeligt tætningstryk uden at forårsage for stor friktion eller slid. Fjederkraften skal også afbalanceres mod trykket fra procesvæsken, som har en tendens til at skubbe sædet væk fra bolden. Fjederdesignet skal være robust nok til at modstå de høje temperaturer og de cykliske belastninger, som ventilen kan opleve. Typisk er fjedrene lavet af højtemperaturlegeringer såsom Inconel eller 17-7 PH rustfrit stål for at forhindre afspænding ved høje temperaturer.

Forspændingskraften kan justeres under fremstillingsprocessen for at opnå det optimale tætningstryk. Dette er en delikat balance: For meget forspænding vil forårsage overdreven friktion, hvilket kræver et højere driftsmoment og øget slid. For lidt forspænding vil resultere i lækage. Vores fabriks erfaring med at designe og fremstille kugleventil har resulteret i optimerede forspændinger, der sikrer en tæt tætning med minimalt driftsmoment. Forspændingen er også valgt til at kompensere for sædebelastningen på kuglen, hvilket sikrer, at sædematerialet ikke overbelastes. En korrekt forspændt kugleventil vil bevare sin tætningsevne gennem hele ventilens designlevetid, selv under høje temperaturer.

Følgende tabel giver en oversigt over de vigtigste overvejelser for fjederbelastet sædedesign i højtemperaturkugleventil.

6. Hvilken rolle spiller stammeforseglinger og brandsikkert design?

Mens kugle- og sædetætningen er det primære tætningselement i en kugleventil, er spindeltætningen lige så vigtig for at forhindre lækage. Spindeln trænger ind i ventilhuset for at forbinde kuglen med aktuatoren. Denne gennemtrængning skaber en potentiel lækagebane. Til højtemperaturapplikationer skal spindeltætningen være designet til at modstå de samme høje temperaturer som sædet. En almindelig løsning er brugen af ​​en flerlags spindeltætning, bestående af flere tætningsringe med forskellige funktioner. En primær tætning (f.eks. en grafit- eller PTFE-ring) giver hovedtætningen, mens en sekundær tætning (f.eks. en metal- eller fiberring) giver backup-beskyttelse.

Stilkens tætningsdesign skal også tage højde for udvidelsen og sammentrækningen af ​​stilken og kroppen. Et typisk design bruger en levende belastet spindeltætning, hvor en fjeder eller en Belleville-skive giver en konstant forspænding på spindeltætningen. Denne forspænding sikrer, at tætningen forbliver tæt, selv når komponenterne bevæger sig på grund af termisk ekspansion. Spindeltætningen beskytter også ventilen mod ekstern forurening, såsom støv og fugt. Til brandsikker kugleventil er spindeltætningen designet til at opretholde tætningsintegriteten selv i tilfælde af brand. Dette involverer typisk en stammeforsegling lavet af et materiale, der ikke brænder eller smelter, såsom grafit, og en metal-til-metal reserveforsegling.

En brandsikker kugleventil er designet til at opfylde kravene i API 607 ​​eller ISO 10497 standarder. Disse standarder kræver, at ventilen opretholder en tæt tætning, selv efter at den er blevet udsat for en brand. Det brandsikre design indeholder funktioner, der sikrer, at ventilen forbliver forseglet, selvom det primære sæde eller spindeltætninger er beskadiget af brand. Dette inkluderer brugen af ​​metal-til-metal-sæder, en sekundær spindeltætning og et robust kropsdesign, der kan modstå termisk stød. Mange af vores kunder i olie- og gasindustrien kræver brandsikker kugleventil til deres kritiske applikationer. Hos Zhejiang Bolaisi Valve Co., Ltd. fremstiller vi brandsikre kugleventiler, der opfylder de strengeste sikkerhedsstandarder. Vores kugleventil er designet og testet for at sikre, at de bevarer tætningsintegriteten selv under de mest ekstreme forhold.

Tabellen nedenfor skitserer nøglefunktionerne i et brandsikkert kugleventildesign.

7. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er den maksimale temperatur, som en standard kugleventil kan klare?

Svar: En standard kugleventil med et PTFE-sæde kan klare temperaturer op til ca. 200°C (392°F). Ved temperaturer over dette vil PTFE-sædet begynde at blive blødt og miste sin tætningsevne. Ved temperaturer op til 260°C (500°F) kræves et forstærket PTFE- eller PEEK-sæde. Ved temperaturer over 260°C er en kugleventil med metalsæde nødvendig. Vores fabrik i Zhejiang Bolaisi Valve Co., Ltd. tilbyder kugleventiler, der er certificeret til højtemperaturoperationer.

Spørgsmål 2: Hvordan påvirker den termiske udvidelseskoefficient kugleventilens tætning?

Svar: Termisk udvidelseskoefficient (CTE) bestemmer, hvor meget et materiale udvider sig, når det opvarmes. Hvis sædematerialets CTE afviger væsentligt fra kuglens og kropsmaterialerne, kan sædet blive overkomprimeret eller miste tætningstrykket. For eksempel har PTFE en høj CTE, som kan få den til at udvide sig og udøve for stort pres på bolden, hvilket fører til højt drejningsmoment eller krampeanfald. Metalsiddende kugleventil er designet med lave CTE-materialer for at minimere denne effekt. Korrekt sædedesign og materialevalg kan afbøde disse effekter.

Spørgsmål 3: Hvad er fordelene ved en kugleventil med metalsæde i forhold til en kugleventil med blødt sæde?

Svar: En kugleventil med metalsæde giver flere fordele i forhold til en kugleventil med blødt sæde, især ved højtemperaturapplikationer. Metalsæder kan modstå temperaturer op til 600°C og derover, mens bløde sæder er begrænset til 200-260°C. Metalsæder tilbyder også bedre modstandsdygtighed over for slid, erosion og kemiske angreb, hvilket gør dem velegnede til krævende applikationer såsom gylleservice eller dampservice. Imidlertid kan metalsiddende kugleventil have en højere pris og opnår muligvis ikke den samme bobletætte afspærring som blødtsiddende kugleventil. Valget afhænger af de specifikke anvendelseskrav.

Spørgsmål 4: Hvordan påvirker brandsikkert design en kugleventils tætningsevne?

Svar: Brandsikkert design sikrer, at en kugleventil bevarer tætningsintegriteten selv i tilfælde af brand. Designet omfatter typisk et primært metal-til-metal-sæde, en sekundær grafit- eller metalstammetætning og en robust kropskonstruktion, der kan modstå termisk stød. Det brandsikre design kompromitterer ikke ventilens ydeevne under normale driftsforhold; det giver et ekstra lag af sikkerhed til kritiske applikationer. Vores kugleventil fås med brandsikre design, der opfylder API 607 ​​og ISO 10497 standarder.

Spørgsmål 5: Hvilken vedligeholdelse anbefales til højtemperaturkugleventiler?

Svar: Højtemperaturkugleventil kræver regelmæssig vedligeholdelse for at sikre langsigtet pålidelighed. Dette omfatter periodisk smøring af spindlen og kuglen, inspektion af sædet og kuglen for slid og kontrol af det drejningsmoment, der kræves for at betjene ventilen. Ved højtemperaturapplikationer kan sædematerialet nedbrydes over tid, så regelmæssig inspektion er afgørende. For metalsiddende kugleventiler kan de overlappede overflader blive beskadiget, så ventilen skal muligvis lappes igen eller sæderne udskiftes. Vores fabrik anbefaler en vedligeholdelsesplan baseret på de specifikke driftsforhold og producentens anbefalinger. Til kritiske applikationer kan et tilstandsovervågningsprogram hjælpe med at opdage tidlige tegn på slid eller skade.

8. Konklusion

At opretholde tæt tætning under høje temperaturforhold er en kompleks ingeniørudfordring, der kræver en sofistikeret forståelse af materialeadfærd, mekanisk design og termisk dynamik. En kugleventil, der kan modstå høje temperaturer, skal konstrueres med omhyggelig opmærksomhed på sædematerialevalg, sædedesign, fjederbelastning, spindelforsegling og brandsikre funktioner. Valget af sædemateriale bestemmer ventilens maksimale temperaturkapacitet, mens sædedesignet sikrer, at tætningstrykket opretholdes trods differensudvidelse. Fjederbelastning og forspænding er afgørende for at opretholde tætningskraften i ventilens levetid, og spindeltætninger forhindrer lækage ved spindlens gennemtrængning. Brandsikkert design giver et ekstra lag af beskyttelse i tilfælde af brand.
