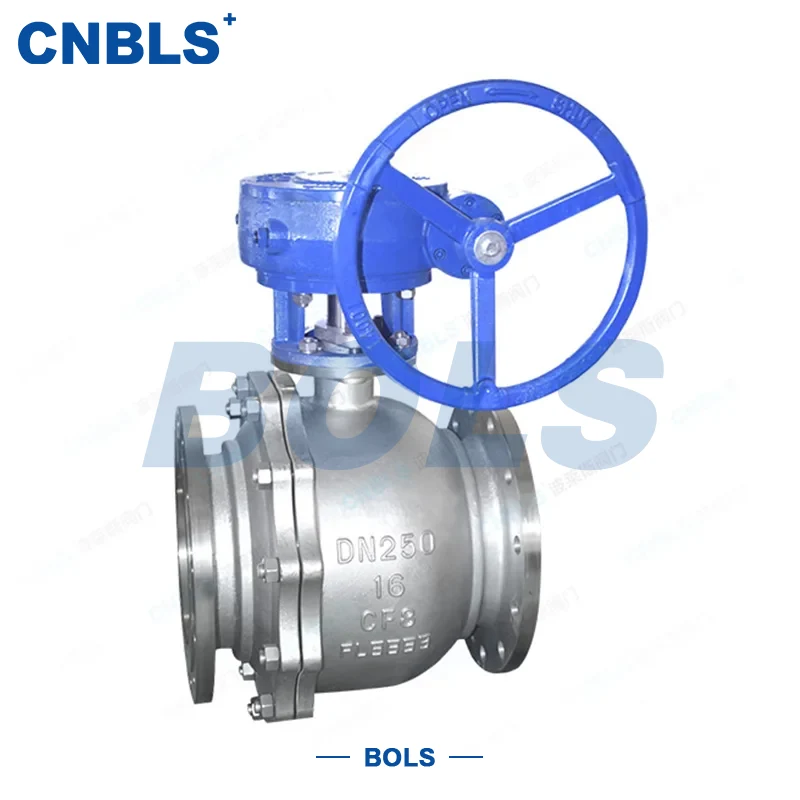

Flydende kugleventiler med flanger i rustfrit stål

De flydende kugleventiler med flanger i rustfrit stål er en rørledningsafspærringsventil, der bruger en flydende kugle som lukkeelement. Under mediets tryk presses kuglen tæt mod det nedstrøms ventilsæde for at opnå pålidelig tætning. Fuld åbning eller lukning opnås ved at dreje kuglen 90 grader, med nem betjening og hurtig respons.

Denne ventil har en enkel struktur og fremragende tætningsevne. Det er velegnet til forskellige arbejdsforhold, der involverer medier såsom vand, damp, olieprodukter og ætsende stoffer, og er meget udbredt i industrielle rørledningssystemer, herunder olie, kemiteknik, elektrisk kraft, fødevarer og lægemidler.

Produktegenskaber

Højkvalitets rustfrit stålmateriale

Nøglekomponenter inklusive ventilhus, kugle og ventilsæde er lavet af 304/316 rustfrit stål, der tilbyder fremragende korrosions- og slidstyrke for at sikre langsigtet driftssikkerhed.

Flangeforbindelse for nem installation

Ved at anvende standard flangeforbindelse, muliggør den bekvem installation og demontering og er kompatibel med rørledningssystemer med forskellige diametre og trykklasser.

Diversificerede driftstilstande

Understøtter manuel (håndhjul), gearkasse, elektrisk og pneumatisk aktivering. The most suitable operation mode can be selected based on automatic control requirements.

Fremragende tætningsydelse

Ventilsædet er lavet af bløde tætningsmaterialer såsom PTFE, PFA eller ETFE, med lækagehastighed, der opfylder API Klasse VI for at sikre rørledningssystemets sikkerhed.

Bredt anvendelsesområde

Ventilen har et anvendeligt temperaturområde på -29~180 ℃, der dækker høj-, medium- og lavtryksarbejdsforhold fra PN1.0 til PN42 og opfylder kontrolkravene for forskellige strømningshastigheder og medier.

Høj pålidelighed og nem vedligeholdelse

Den flydende kuglestruktur realiserer selvstrammende tætning under medium tryk. Den har en kompakt struktur, kræver ingen ekstra støtte og er nem at vedligeholde, hvilket gør den velegnet til langvarig drift.

Ansøgninger

De rustfri stålflangede flydende kugleventiler er velegnede til forskellige industrielle scenarier:

● Afspærring og flowkontrol af olie- og naturgasrørledninger

● Transport af ætsende medier såsom syrer, baser og salte i kemisk produktion

● Rørledningskontrol i vandbehandling og dampsystemer

● Formidling af rene medier i fødevare- og medicinalindustrien

● Højtemperatur- og højtryksrørledninger i el- og termiske systemer

● Væsketransport og afspærringsscenarier for rørledninger

Modelfortolkning

Tag model Q41F-16P som et eksempel:

Design og fremstillingsstandarder

● API 6D: En internationalt accepteret standard gældende for design og fremstilling af kugleventiler til olie- og naturgasindustrien.

● GB/T 12237: Kinas nationale standard, der tjener som reference for ventildesign og fremstilling.

● ISO 5208: Standard for flangedimensioner og trykklassificeringer, der sikrer, at ventilen passer til rørledningen.

● JB/T 308: Ventiltestmetoder og inspektionsregler, der sikrer produktkvalitet og ydeevne.

Tabel over tekniske parametre

Komponentmaterialer

● Ventilhus: Støbt stål WCB eller rustfrit stål CF8/CF8M

● Kugle: Rustfrit stålmateriale, der passer til ventilhuset

● Ventilsæde: PTFE, PFA eller ETFE blød tætning

● Ventilspindel: Rustfrit stål med nitreret overfladebehandling

● Emballage: Fleksibel grafit eller PTFE

● Fastgørelseselementer: Rustfrit stål eller galvaniseret kulstofstål

Udvælgelsesnøglepunkter

Arbejdstilstandsanalyse

● Afklar medietype, temperatur, viskositet og korrosivitet.

● Bestem det maksimale arbejdstryk for systemet med en forbeholdt sikkerhedsmargen.

Bekræftelse af parameter

● Vælg den nominelle diameter DN i henhold til flowhastighedskravene.

● Bestem det nominelle tryk PN/klasse baseret på systemdesign.

● Vælg forbindelsesmetoden (flange, svejset eller gevind) i henhold til rørledningen.

● Vælg driftstilstand (manuel, elektrisk eller pneumatisk) baseret på automatiseringsbehov.

Materialevalg

● Ventilhus: Kulstofstål er velegnet til generelle arbejdsforhold; rustfrit stål er velegnet til ætsende medier.

● Tætningsmateriale: PTFE er velegnet til de fleste ætsende medier; metalhårde forseglinger kan vælges til højtemperatur-, højtryks- eller partikelholdige medier.

Standard og certificering

● Sørg for, at ventilen overholder design- og fremstillingsstandarder.

● Til internationale projekter kan der kræves API, ISO og andre certificeringer.

Leverandørvurdering

● Vælg leverandører med et godt omdømme og rig erfaring, og anmod om prøver, tekniske parametre og kvalitetssikringscertifikater.
