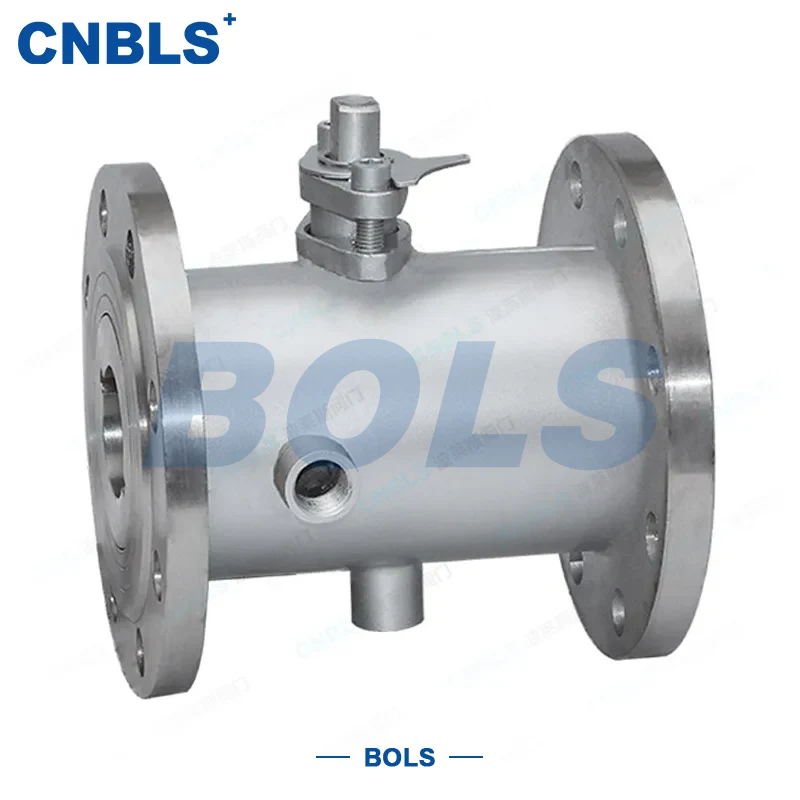

Rustfrit stål isolerede kugleventiler

En rustfrit stål isoleret kugleventil er en kraftig roterende afspærrings- og kontrolventil, der er udviklet specielt til højviskositet, let krystalliserende og temperaturfølsomme væsker. Bygget med fuld rustfri stålkonstruktion og en integreret kappebeklædt isoleringsstruktur, holder denne ventil en stabil medietemperatur for at forhindre størkning, krystallisering og viskositetsforøgelse under drift af rørledningen.

Ved at kombinere en kugleventils hurtige ydeevne med højeffektiv termisk kontrol, er de rustfri stålisolerede kugleventiler fremstillet i nøje overensstemmelse med GB, API og ASME internationale standarder. Den leverer pålidelig tætning, lavt varmetab og lang levetid i krævende petrokemiske, farmaceutiske, fødevarer, LNG og metallurgiske applikationer.

Nøglefunktioner og fordele

Stabilt termisk kontrolsystem

Jakke- eller vakuumjakkedesign understøtter damp, termisk olie eller isoleringsmaterialer. Temperaturnøjagtigheden kan nå ±1 ℃, hvilket i høj grad reducerer varme- eller kuldetab.

Fuld rustfrit stål korrosionsbestandighed

Fås i 304, 316, 316L og 310S rustfrit stål for fremragende korrosionsbestandighed, høj temperaturbestandighed og ren servicekompatibilitet.

Pålidelig tætningsydelse

Blød forsegling (forbedret PTFE/PPL) når klasse VI lækagerate. Hård forsegling (Stellite-legering) modstår temperaturer op til 550 ℃ og opfylder ISO 5208 klasse A.

Jævn drift og lang levetid

0°–90° rotation for hurtig åbning og lukning. Fås med flydende eller fast kugledesign. Lavt driftsmoment til manuel, pneumatisk eller elektrisk aktivering.

Anti-tilstopning og lav flow modstand

Fuld port eller reduceret port muligheder. Ideel til medier med høj viskositet for at minimere trykfald og forhindre blokering af rørledningen.

International standardkompatibilitet

De rustfrit stål isolerede kugleventiler er fuldt ud i overensstemmelse med globale standarder, hvilket gør den velegnet til internationale projekter og direkte eksport.

Struktur og arbejdsprincip

Ventilen består af et hus af rustfrit stål med isoleringskappe, kugle af rustfrit stål, sæde, spindel, pakning og tilslutningsender.

● Drej kuglen 0°–90° for at opnå on-off og flowregulering.

● Isoleringskappen cirkulerer damp, termisk olie eller bruger termisk isoleringsmateriale for at opretholde en stabil indre temperatur.

● Vakuumkappeversionen er specielt designet til ultralave temperaturforhold ned til -196℃.

Tekniske specifikationer

Grundlæggende parametre

Hovedmaterialer

Design- og teststandarder

● Design: GB/T 12237, GB/T 21385, API 608, ASME B16.34

● Dimensioner: GB/T 9113, ASME B16.5, GB/T 12221, ASME B16.10

● Inspektion: GB/T 13927, API 598, Helium Leak Detection, API 607 ​​(valgfrit)

● Materialer: GB/T 1220, GB/T 13901, ASTM A182

Typiske applikationer

De rustfri stålisolerede kugleventiler er meget udbredt i processer, der involverer temperaturfølsomme medier:

● Petrokemisk industri: Asfalt, svær olie, harpiks, smeltet svovl, paraffin

● Pharmaceutical & Food: Sirupper, chokolade, medicinske opløsninger, hygiejniske væsker

● LNG & Lav temperatur: Flydende naturgas, kryogen transport

● Kemikalie & Fiber: Polymerer, klæbemidler, let krystalliserede kemikalier

● Metallurgi og energi: Højtemperaturvarmeoliesystemer

Valgvejledning

Efter temperatur

● Normal isolering (-29℃ til 425℃): type med kappe

● Ultralav temperatur (-196℃ til -29℃): vakuumkappe

● Højpræcisionskontrol: med intelligent temperaturkontrolport

Efter materiale

● Generel korrosion: 304

● Stærk korrosion / sanitær: 316L

● Ekstrem høj temperatur: 310S

Af Seal

● Ren, lav viskositet: blød forsegling (PTFE/PPL)

● Højtemperatur, slibende medier: hård forsegling (Stellite)

Efter tryk og størrelse

● Højtryk (≥PN40) / stor størrelse (≥DN200): fast bold

● Høj viskositet: fuld port anbefales

Installation, drift og vedligeholdelse

● Installer vandret for at sikre, at kappeflowet er uhindret.

● Forvarm eller forkøl ventilen før opstart for at undgå termisk stød.

● Betjen kun inden for 0°–90°; ikke overroter.

● Kontroller regelmæssigt for utætheder ved flanger, pakninger og kappeforbindelser.

● Smør spindlejer hver 3.-6. måned med højtemperaturfedt.

● Drænkappe medium før langvarig nedlukning.
