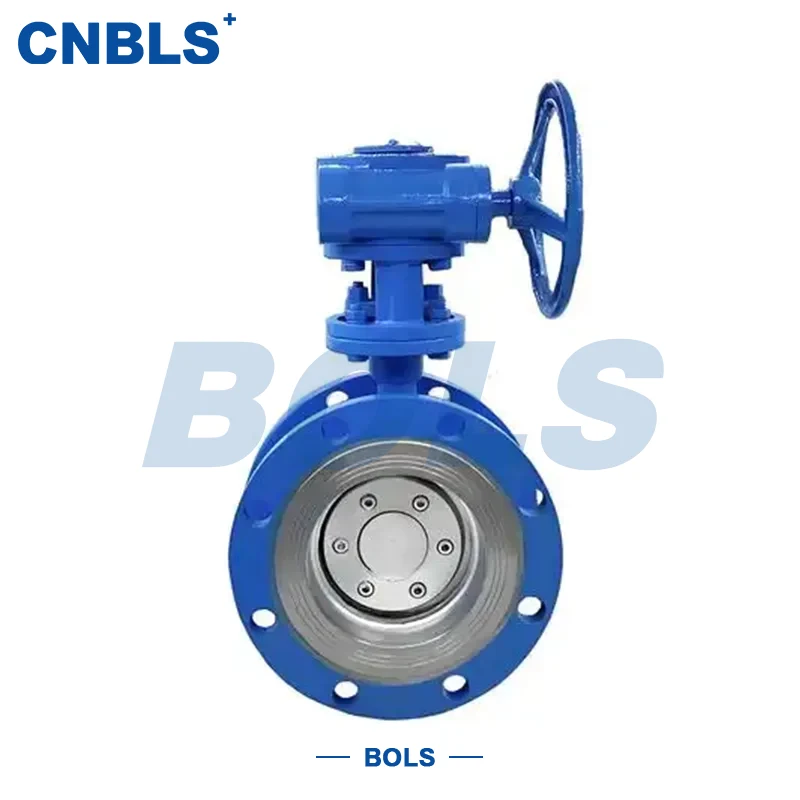

Snekkegear Drive Flange Type Metal Hard Seal Butterfly Ventiler

Den rustfri stål D343H snekkegear-drevne flange-type metal hårdt-forseglet sommerfugleventil er en industriel kvalitet sommerfugleventil udviklet til høje temperaturer, højt tryk og komplekse medieforhold. Med et tredobbelt forskudt design, flangeforbindelse og snekkegearaktuator opnår den pålidelig tætning, mens den opretholder lavt driftsmoment og stabil droslingsydelse.

Som et snekkegear drev flange type metal hårdt forsegling sommerfugleventiler, dens trykholdige komponenter er primært lavet af rustfrit stål, kombineret med en metal hårdt forsegling struktur. Dette sikrer stabil tætningsydelse og strukturel styrke selv under langvarig drift ved høje temperaturer, partikelerosion og hyppig cykling, hvilket gør den velegnet til industrielle systemer med høje krav til sikkerhed og holdbarhed.

Strukturelt design og arbejdsprincip

Triple-Offset design

Ventilen inkorporerer aksiale, radiale og vinkelforskydninger, hvilket gør det muligt for skiven hurtigt at frigøres fra sædet under drift. Dette undgår glidende friktion mellem metalforseglingsoverflader, hvilket reducerer slid betydeligt og forlænger levetiden. Ved det sidste lukketrin skaber den excentriske geometri pålidelig metal-til-metal-kompression for stabil tætning.

Snekkegear aktivering

Snekkegeardrevet giver et stort reduktionsforhold, hvilket sænker det manuelle betjeningsmoment betydeligt - specielt velegnet til applikationer med stor diameter og højtryksdifferentiale. Det tilbyder også selvlåsende evne, forhindrer vending af ventilposition under systemtryksvingninger og øger driftssikkerheden. Til flowkontrolapplikationer muliggør snekkegearet jævn og præcis justering.

Flangeforbindelse

Begge ender af ventilen har flangeforbindelser i overensstemmelse med GB/T 9113 eller ANSI B16.5. Dette sikrer høj forbindelsesstyrke, pålidelig tætning og nem installation, fjernelse og vedligeholdelse, hvilket gør den ideel til langvarig drift i faste rørsystemer.

Nøgle produktfunktioner

Den trykholdige struktur i helt rustfrit stål giver fremragende korrosionsbestandighed og høj temperaturstyrke

Metal hårdt-forsegling design velegnet til høj temperatur, højt tryk og partikelfyldte medier

Snekkedrev sikrer jævn drift, ideel til applikationer med stor diameter og højt drejningsmoment

Tredobbelt forskudt struktur reducerer slid og forlænger tætningens levetid

Standardiseret flangeforbindelse giver stærk systemkompatibilitet

Disse snekkegears drev flange type metal hårdt forseglede sommerfugleventiler demonstrerer klare fordele med hensyn til pålidelighed, vedligeholdelse og langsigtede driftsomkostninger.

Typiske applikationer

I disse krævende miljøer leverer snekkegears drevflange-type metal hårdtforseglede sommerfugleventiler langsigtet stabil ydeevne og hjælper med at reducere uplanlagt nedetid.

Kerne tekniske parametre (oversigt)

Valg og brugsanbefalinger

Under udvælgelsen bør faktorer såsom medieegenskaber, systemtryk, driftstemperatur og cyklusfrekvens evalueres omhyggeligt. For slibende eller partikelfyldte medier anbefales Stellite-svejsede tætningspar. Til stærkt korrosive miljøer foretrækkes 316L eller duplex rustfrit stålmaterialer.

Korrekt udvælgelse og standardiseret vedligeholdelse vil væsentligt forbedre driftsstabiliteten og levetiden for snekkegears drevflange type metal hårdtætnings butterflyventiler.

Konklusion

Den rustfri stål D343H snekkegear-drevne flange-type metal hårdt-tæt sommerfugleventil er bygget på modent strukturelt design, stabil materialekonfiguration og pålidelig aktivering. Dens omfattende ydeevne inden for sikkerhed, holdbarhed og tilpasningsevne gør den til en almindeligt anvendt løsning til højtemperatur- og højtrykssommerfugleventilapplikationer.
