Amerikansk standard portventiler i rustfrit stål

Definition

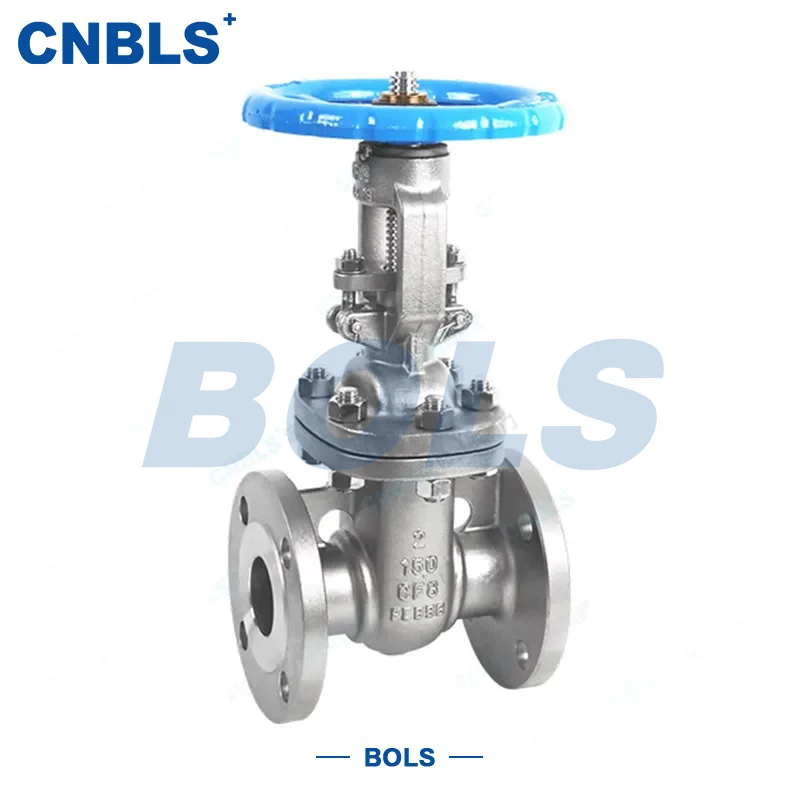

Z41H rustfrit stål American Standard Gate Valve er en manuel afspærringsventil designet i nøje overensstemmelse med API 600 og andre amerikanske standarder. Det vedtager flangeforbindelse, udvendig skrue og åg, enkeltkileskivestruktur og metalhård tætningsdesign. Drevet af et håndhjul bevæger portskiven sig lodret til strømningsretningen for præcist at kontrollere on-off af rørledningsmedier.

Ventilhuset er lavet af 304 eller 316 rustfrit stål, fuldt kompatibel med amerikanske standardtrykklassificeringer og flangedimensioner. Med pålidelig forsegling og stabil struktur bruges den i vid udstrækning under mellem- og højtryksarbejdsforhold i olie-, kemi-, kraft- og andre industrier, især velegnet til transport af systemer med vand, damp, olie og mellemlette korrosive medier.

Med standardiseret design og fremragende kompatibilitet kan amerikanske standard portventiler i rustfrit stål forbindes direkte til amerikanske standardrørledninger uden yderligere ændringer, hvilket i høj grad reducerer installations- og vedligeholdelsesomkostningerne.

Kerne tekniske parametre

Modelfortolkning

Betydningen af ​​hvert bogstav og tal i model Z41H er klar, så købere hurtigt kan identificere specifikationer:

● Z: Portventil, defineret som hovedventiltypen til rørlednings-on-off kontrol, egnet til amerikanske standardforhold.

● 4: Flangeforbindelse, i overensstemmelse med ASME B16.5 / ASME B16.47, med fast forbindelse.

● 1: Udvendig skrue og åg, Single Wedge Disc, jævn betjening, let at observere status og vedligeholde.

● H: Sædeflade belagt med hård legering, der fremhæver slidstyrke, erosionsbestandighed og pålidelig tætning.

Kerneattributter

● Struktur: Udvendig skrue og åg, stiv kileskive, stabil struktur, glat løft uden fastklemning.

● Tilslutning: Amerikansk standard flangeforbindelse (ASME B16.5 / ASME B16.47), RF og RTJ tilgængelig.

● Forsegling: Metal hård forsegling med hård legering overlay, ingen lækage, opfylder API 600.

● Aktivering: Manuel (standard), elektrisk eller pneumatisk (ekstraudstyr) til automatisering.

● Materiale: 304 / 316 rustfrit stål, fremragende korrosionsbestandighed.

● Tryk: Klasse 150 / 300 / 600 / 900 til mellem- og højtryksservice.

● Størrelse: NPS ½"–NPS 36" (DN15–DN900), standardområde DN15–DN600.

Komponentmaterialer

● Ventilhus/kappe: 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M) rustfrit stål.

● Tætningsflade: Rustfrit stål med Stellite-overlay, slidstærkt og højtemperaturbestandigt.

● Ventilspindel: 304/316 rustfrit stål, bratkølet og nitreret for høj styrke.

● Skive: Rustfrit stålsubstrat med hård legering, sej og slidstærk.

● Gland Packing: Fleksibel grafit + PTFE, høj temperatur og korrosionsbestandig.

● Håndhjul: Kulstofstål med belægning; rustfrit stål tilgængeligt til ætsende service.

Design & Manufacturing Standards

● Portventildesign: API 600

● Ansigt til ansigt: ASME B16.10

● Flangedimensioner: ASME B16.5, ASME B16.47

● Tryk-temperaturvurdering: ASME B16.34

● Inspektion og test: API 598

Udvælgelse og installationspunkter

Udvælgelsespunkter

● Vælg 316 for stærkt ætsende/kloridmedier, 304 for generel korrosion.

● Match trykklasse nøjagtigt; kontroller vægtykkelsen for klasse 300 og derover.

● Manual til små / lavfrekvente rørledninger; elektrisk / pneumatisk til automatisering.

● Brug ASME standardstørrelser til direkte matchning med amerikanske rørledninger.

Installationspunkter

● Reserver tilstrækkelig plads til spindelløft og håndhjulsbetjening.

● Spænd flangeboltene symmetrisk og jævnt i henhold til ASME-specifikationerne.

● Udfør skal- og tætningstest før installation.

● Rengør urenheder, svejseslagge og olie i rørledningen før installation.

Resumé af produktfordele

Z41H amerikansk standard rustfrit stål portventiler er fremstillet strengt i overensstemmelse med API 600 og andre amerikanske standarder, designet til mellem- og højtryksanvendelser i olie-, kemikalie-, kraft- og andre industrier.

Med højkvalitets rustfrit stål og metalhård tætningsstruktur giver ventilerne pålidelig tætning, nem betjening og lang levetid. De er fuldt ud kompatible med amerikanske standardtrykklassificeringer og flanger, hvilket muliggør direkte rørledningstilslutning uden ændringer.

Med komplette specifikationer, fleksibel aktivering og valgfrie materialer løser de effektivt smertepunkter som dårlig kompatibilitet, utilstrækkelig tætning og kort levetid. Det er en pålidelig løsning til on-off kontrol i amerikanske standardrørledningssystemer.
