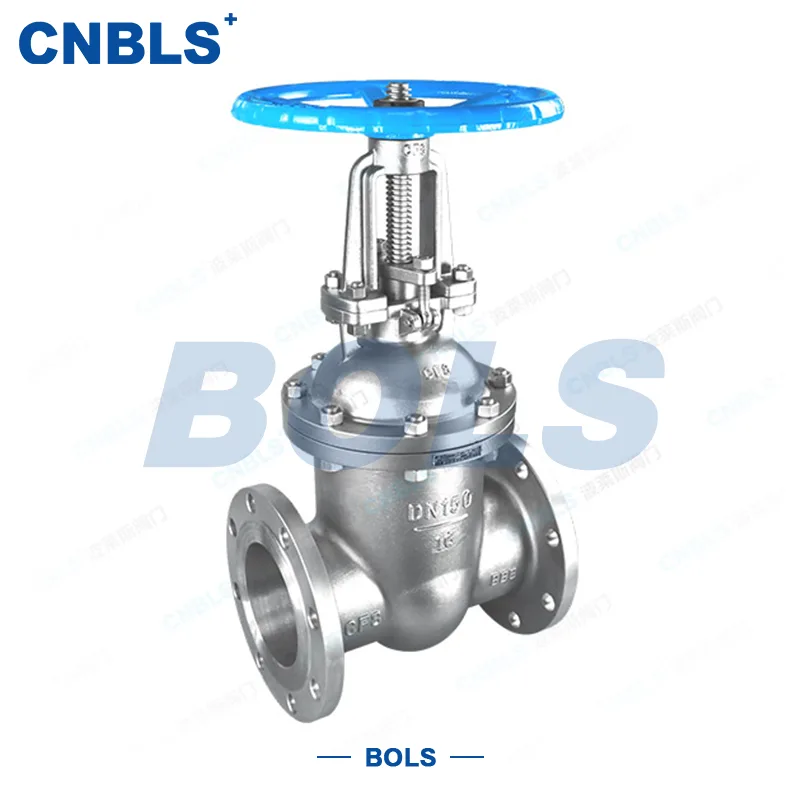

DK Flangeportventil

GB-flangeportventilen er en industriel kerneventil med national standard flangeforbindelse, som anvender et lukkeelement af porttypen for at realisere fuld åbning og fuld lukning af rørledningsmedier. Som en almindelig on-off kontrolventil i industrielle væsketransmissionssystemer er den strengt designet til fuld-boring fuld-åben/fuld-lukke drift og er ikke egnet til flowregulering eller drosling.

Den har en lige gennemstrømningskanal med ekstrem lav væskemodstand, stabil drift under medium og højt tryk, medium og høj temperatur arbejdsforhold og har kernefordelene ved enkel struktur, bekvem installation og vedligeholdelse og pålidelig tovejs cirkulation og tætningsydelse. Ventilen består af kernekomponenter, herunder ventilhus, ventilkappe, port, ventilspindel, ventilspindelmøtrik, pakdåse, pakning, pakdåse, åg og håndhjul/aktuator. Med fremragende tilpasningsevne til komplekse arbejdsforhold og forskellige medier, er GB Flange Gate Valve meget udbredt inden for petroleum, kemikalier, elektrisk kraft, kommunal teknik og andre vigtige industrielle områder.

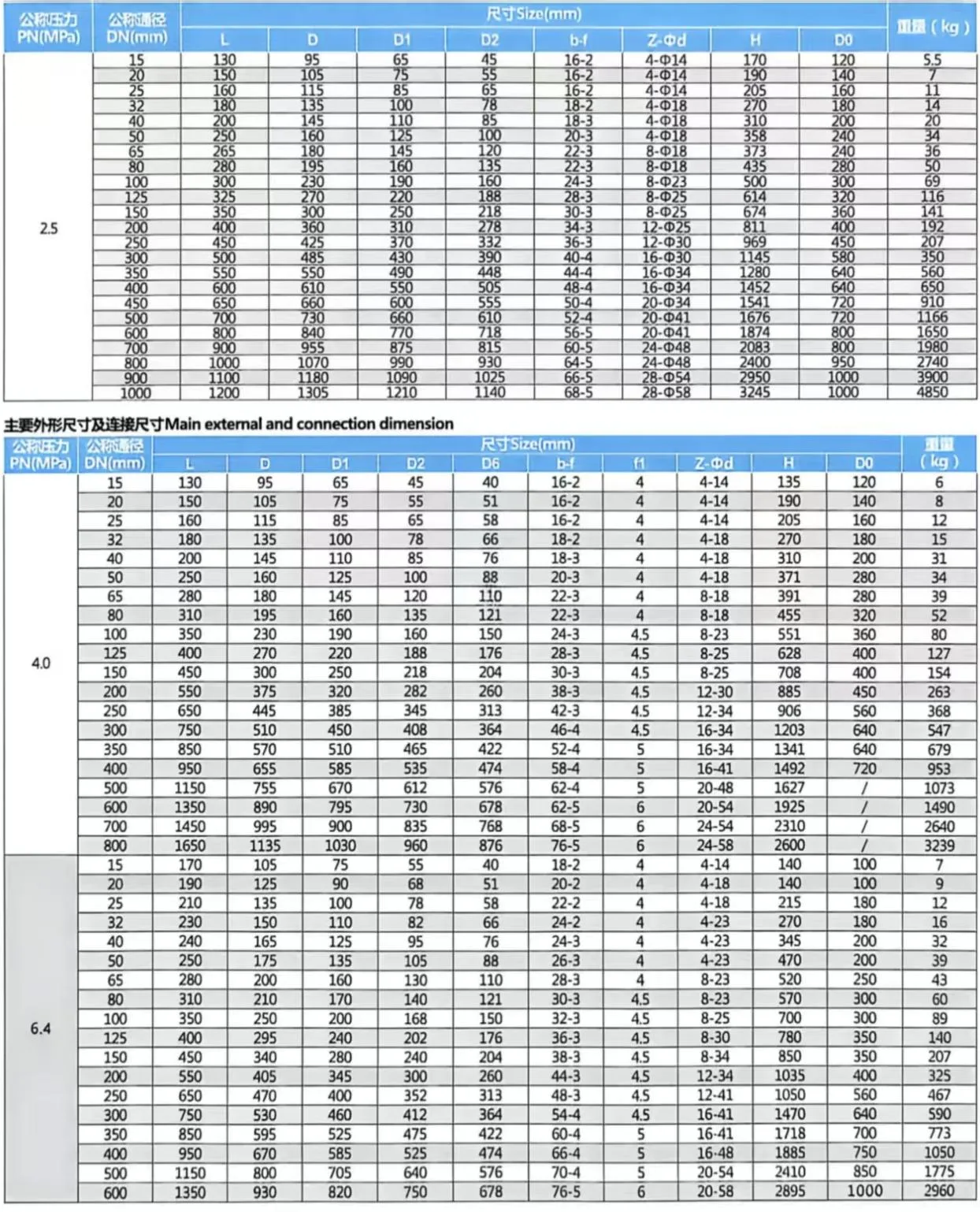

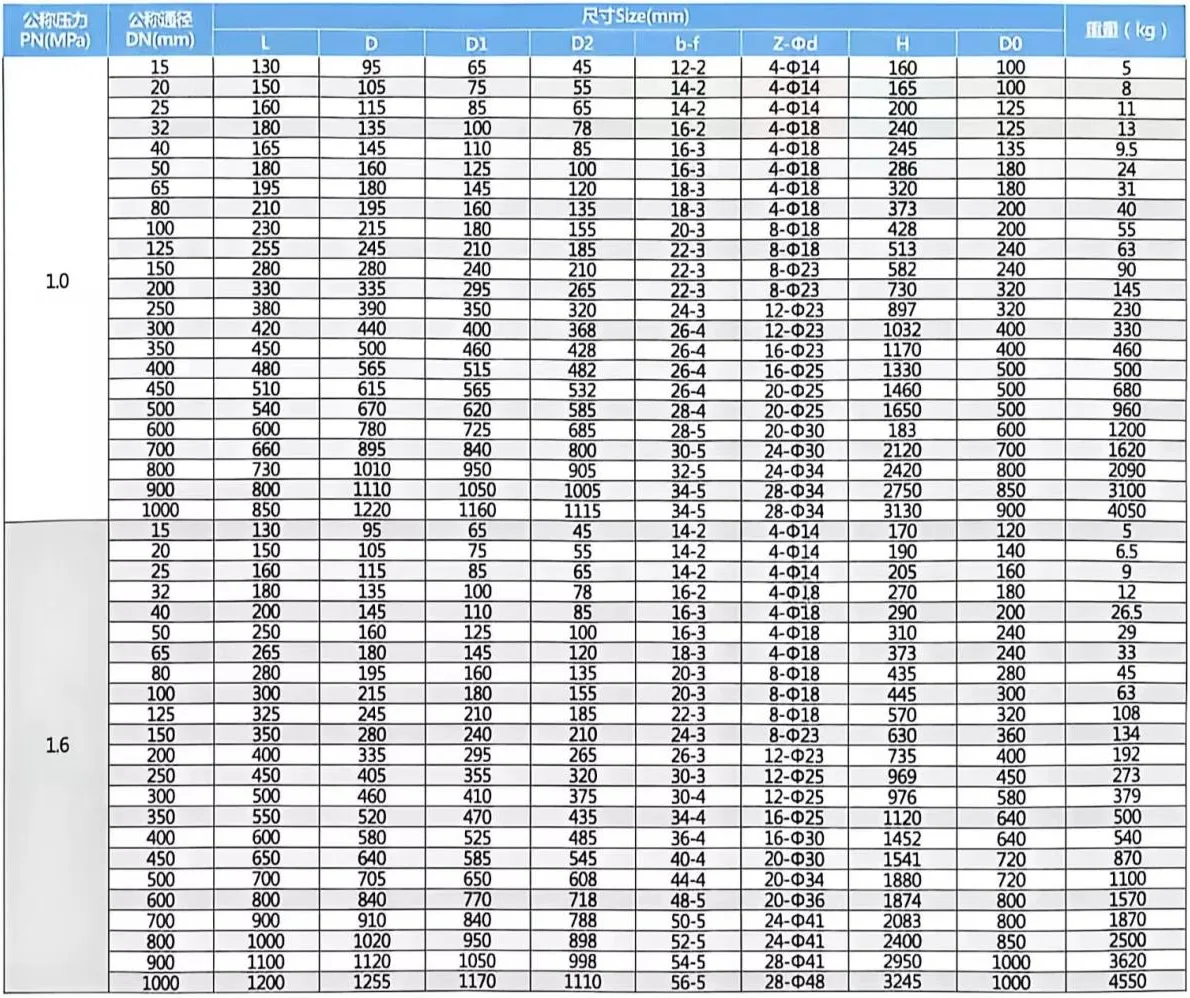

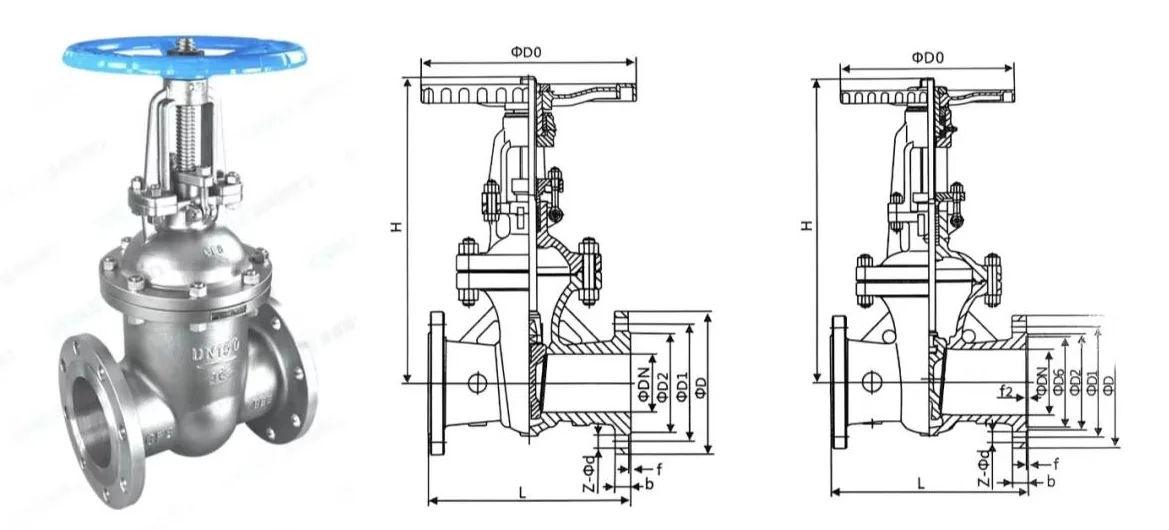

Produktspecifikationer

Arbejdsprincip

Arbejdsprincippet for GB Flange Gate Valve er afhængig af den lodrette løftebevægelse af porten drevet af ventilstammen for at realisere åbning og lukning af rørledningen, med detaljeret driftslogik som følger:

Åbningsproces

Drejning af håndhjulet driver ventilspindlens møtrik til at rotere, hvilket konverterer roterende bevægelse til lineær løftebevægelse, hvilket får ventilspindlen til at drive porten til at stige lodret. Når porten er helt løftet til positionen fuldstændig adskilt fra ventilsædets tætningsflade, er flowkanalen helt uhindret, og ventilen er i fuld åben tilstand, hvilket realiserer uhindret mediecirkulation med minimalt tryktab.

Afslutningsproces

Drejning af håndhjulet i modsat retning driver ventilspindlen til at sænke porten lodret. Når porten falder til den position, hvor den er fuldt udstyret med ventilsædets tætningsflade, er mellemstrømskanalen fuldstændig blokeret. Rørledningens mediumtryk kan hjælpe med at presse porten tæt mod ventilsædet og danne en pålidelig hård tætning for effektivt at forhindre mediumlækage, og ventilen er i helt lukket tilstand.

Anvendelsesstandarder

Hovedapplikationsscenarier

● Industriel sektor: Petroleum, kemiteknik, elektrisk kraft, metallurgi, naturgastransmission, til on-off kontrol af damp, olieprodukter, syre- og alkalimedier, gas og andre industrielle væsker.

● Kommunal og civil sektor: Byvandsforsyning, spildevandsbehandling, opvarmning, ventilation og klimaanlæg (HVAC) systemer til pålidelig afskæring af vandstrøm eller damp.

● Særlige arbejdsforhold: Højtemperatur- og højtryksrørledninger, rørledninger med partikelholdige medier, stærkt ætsende medier, langdistancetransmissionsrørledninger mv.
