ANSI portventil med flange

ANSI flangerede portventiler anvender flangeforbindelser til rørledningsinstallation. Deres primære funktion er at give fuld-åben eller fuld-lukket kontrol af mediet; de er ikke designet til flowregulering eller drosling. Disse ventiler tilbyder tydelige fordele, herunder lav strømningsmodstand, overlegen tætningsydelse og tovejskompatibilitet. Ved at anvende en portskive som åbnings- og lukkeelement er bevægelsesretningen vinkelret på fluidstrømningsretningen. Betjent via et håndhjul eller aktuator muliggør ventilen enten en helt åben eller helt lukket strømningsvej. Strukturelt er de kategoriseret i kile-type og parallel-gate typer; baseret på spindeldesignet klassificeres de som ventiler med stigende spindel eller ikke-stigende spindel. Tilgængelige aktiveringsmetoder omfatter manuelle, geardrevne, pneumatiske og elektriske drev, hvilket gør dem velegnede til automatiserede systemer og højfrekvente driftsmiljøer.

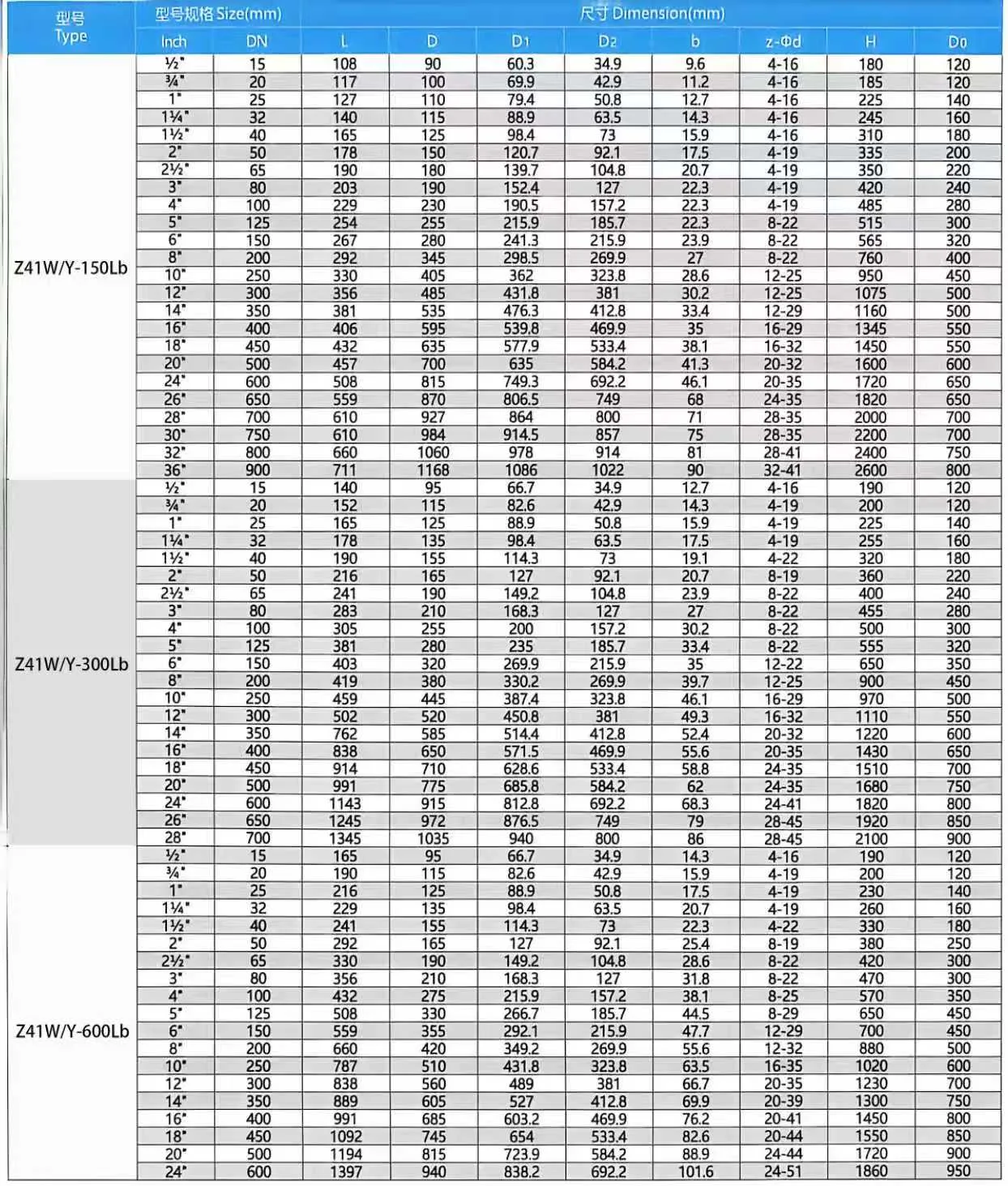

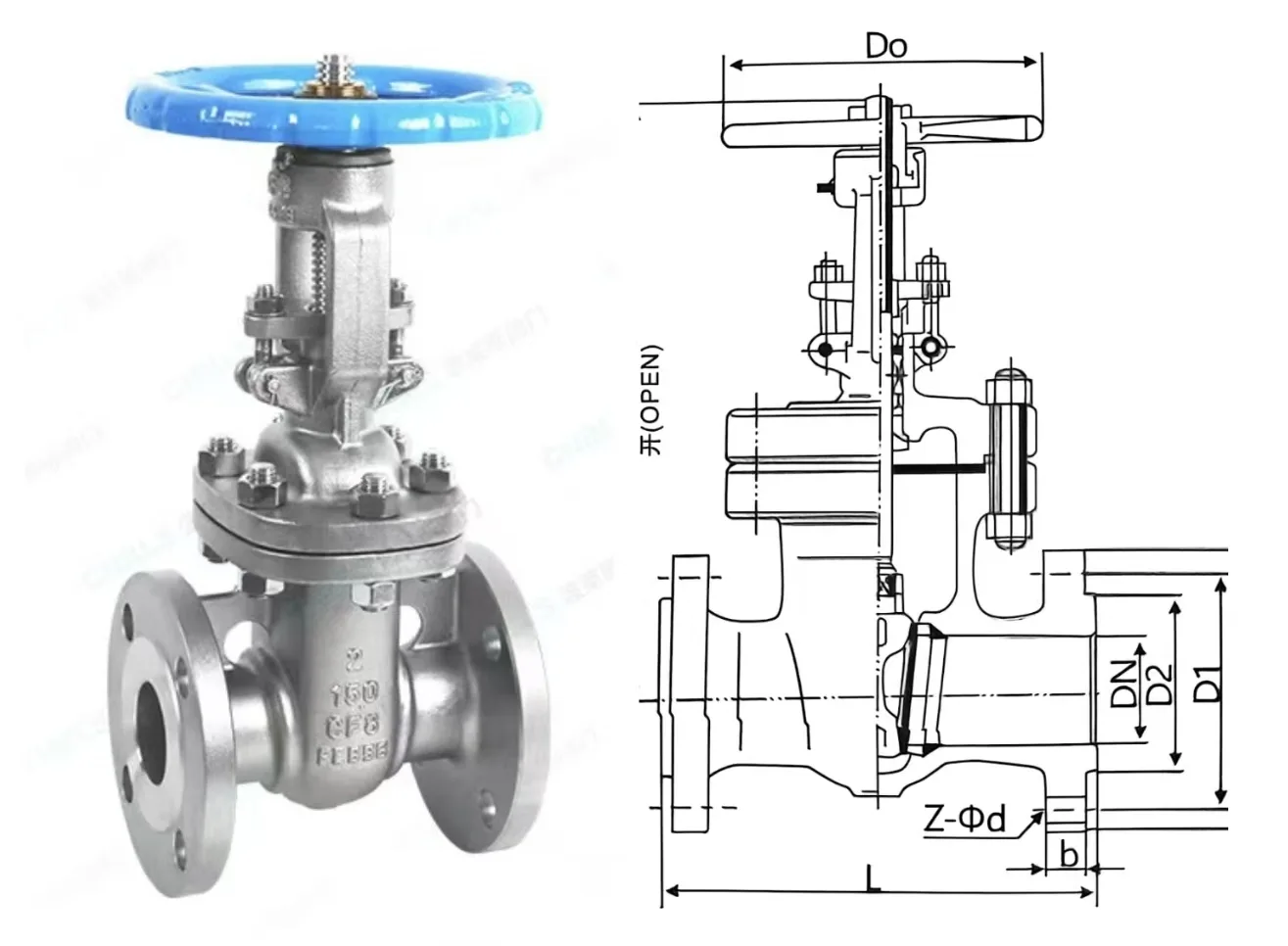

Produktspecifikationer

Hovedapplikationer

● Energisektoren: Udbredt i olieudvinding, naturgas-langdistancetransmissionsrørledninger og raffineringsudstyr, perfekt kompatibel med damp, olieprodukter, brændgas og sure medier, der indeholder svovlbrinte.

● Industriel og kemisk forarbejdning: Velegnet til kemiske, elektriske kraft- og metallurgiindustrier, anvendt på rørledninger, der transporterer syre, alkali, stærkt korrosive medier og højtemperaturmedier med faste partikler.

● Kommunal infrastruktur: Ideel til bymæssig vandforsyning og dræning, varmeventilation og klimaanlæg (HVAC) systemer, med fremragende tilpasningsevne til lavtryksrensemedierørledninger.

Arbejdsprincip

Bolaisi ANSI flangerede portventil styrer on-off og flow af mediet gennem løftebevægelsen af ​​portpladen vinkelret på væskestrømningsretningen.

1. Åbning

Drej håndhjulet med uret, ventilspindlens gevind roterer for at drive portpladen til at løfte sig opad. Når portpladen helt forlader ventilsædets kanal, er rørledningen fuldt tilsluttet, og mediet flyder jævnt med ekstremt lavt tryktab.

2.Lukning

Drej håndhjulet mod uret, ventilspindlen driver portpladen til at bevæge sig nedad. Portpladen af ​​kiletypen presser gradvist tæt mod ventilsædernes tætningsflader på begge sider, hvilket opnår nul-lækageafspærring af rørledningsmediet.
