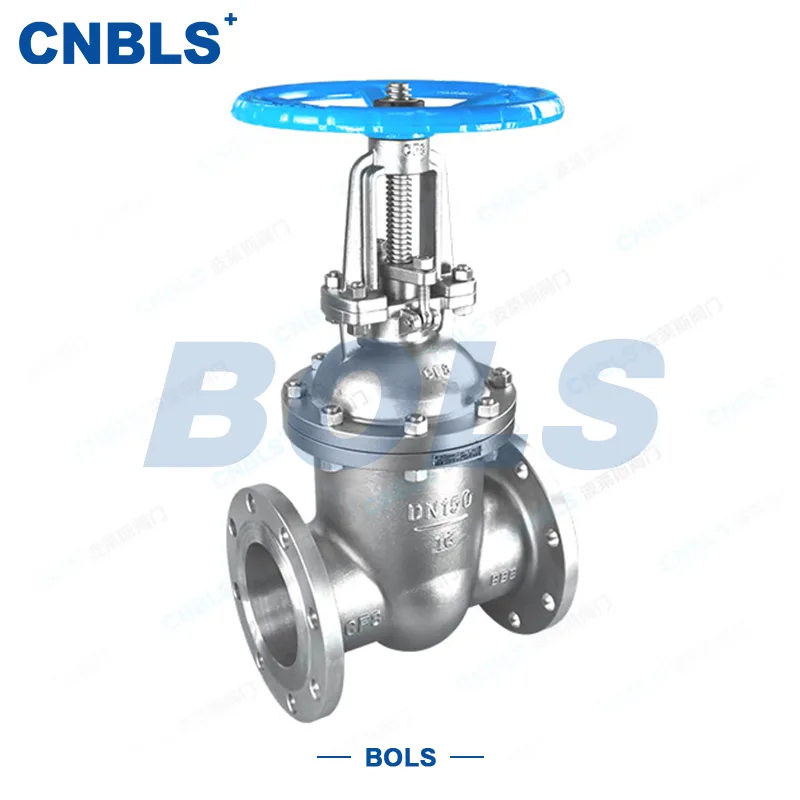

Portventil med flange

Test med medier såsom vand, olie og damp bekræfter ekstrem lav strømningsmodstand og tætningsevne uden lækage med stive porte; flangeventilerne understøtter forskellige aktiveringsmetoder, herunder manuelle, snekkegear, pneumatiske og elektriske drev. Som en professionel ventilleverandør overholder Bolaisi strengt kvalitetskontrolstandarderne gennem støbe-, bearbejdnings- og trykprøvningsprocesserne og opfylder kravene til fuldstændig afspærring i rørledninger med stor diameter på tværs af sektorer som kommunal vandforsyning, fjernvarme, petrokemi, elproduktion, metallurgi og gasdistribution.

Detaljeret introduktion

Bolaisi har specialiseret sig i forskning og udvikling og fremstilling af industrielle væskeafspærringsventiler med en produktionsbase for ventiler i rustfrit stål beliggende i Wenzhou, Zhejiang. Som en pålidelig leverandør af væskerørsystemer har virksomheden etableret et omfattende kvalitetskontrolsystem med lukket sløjfe. Dette omfatter alt fra fejldetektion på råstålmaterialer, ventilhusstøbning og varmebehandling, præcisionsslibning og pakning til to-trins test (hydrostatisk og pneumatisk) af det færdige produkt. Inden de forlader fabrikken, gennemgår hver portventil simuleret test for høj/lav temperatur ydeevne og trykholdbarhed. Med mange års dyb ekspertise inden for fremstilling af portventiler, fokuserer mærket på produkter karakteriseret ved lav strømningsmodstand, ingen lækage og lang levetid; alle data vedrørende trykklassificeringer, tætningsevner og ydeevne ved høje temperaturer stammer fra langsigtede rørledningstests i den virkelige verden, hvilket sikrer ærlige og nøjagtige specifikationer. Produkt tegning

Produktspecifikationer

1. Mærke/model: Bolaisi Z41H/W-10P/16P/25P/40P/64P

2. Kropsmateriale: WCB støbt stål / 304 eller 316 rustfrit stål (høj temperatur og korrosionsbestandigt)

3. Nominel diameter: DN15–DN1200

4. Forseglingstype: PTFE blød forsegling eller metal-til-metal hård forsegling

5. Trykklassificering: PN10/PN16/PN25/PN40/PN64

6. Flowretning: Bidirektional flow; kileport giver tovejs tætning

7. Tilslutningstype: GB standardflange eller ANSI standardflange

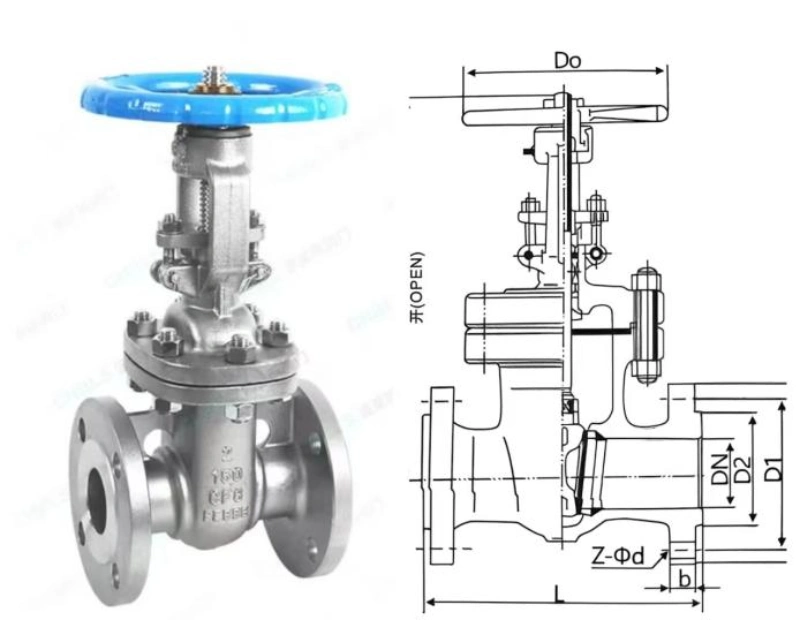

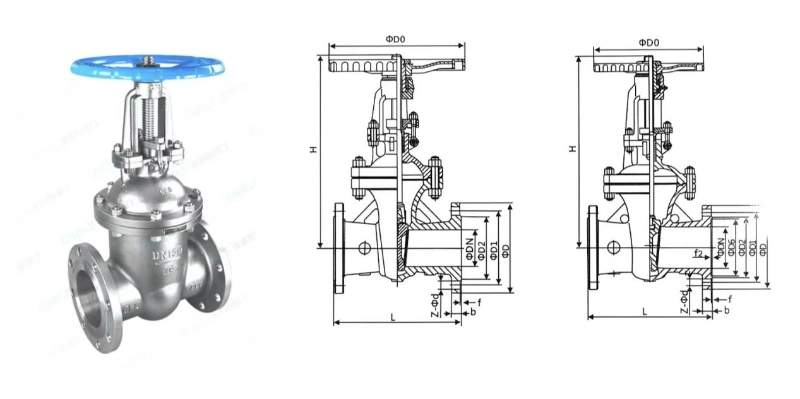

8. Ventilstruktur: Kile-type dobbeltskive lige-gennem sluseventil

9. Anvendelige medier: Rent vand, olie, naturgas, højtemperaturdamp, let ætsende væsker

10. Driftstemperatur: Blød tætning≤150°C; metal hård tætning≤425°C

11. Aktiveringsmetode: Standard manuel betjening; valgfri snekkegear, pneumatiske eller elektriske aktuatorer til rådighed

12. Åbnings-/lukkeprincip: Spindel løfter porten for fuld åbning; sænker porten for fuldstændig afspærring af rørledningen; intet drosseltab

Applikationsscenarier

Industriel sektor: Petroleum, kemisk behandling, elproduktion, metallurgi og naturgastransmission; bruges til flowstyring (tænd/sluk) af damp, olie, syrer/alkalier, brændstofgas mv.

Kommunal & Civil: Byvandsforsyning, spildevandsbehandling og HVAC-systemer; bruges til at lukke for vand- eller dampstrømmen.

Særlige driftsforhold: Højtemperatur-/højtryksrørledninger, medier indeholdende partikler, stærkt ætsende medier, langdistancetransmissionsrørledninger osv.

Valgvejledning Nominel diameter

Standardstørrelser: DN15–DN600; tilpassede størrelser tilgængelige for DN700–DN1200.

Nominelt tryk

Mest almindelige: PN10, PN16, PN25, PN40; Højtryksanvendelser: PN64. Brug ikke lavtryksventiler til højtryksanvendelser.

Flange Standard

Generel damp, vandbehandling, standardprojekter→ RF (hævet ansigt)

Højtryk, pakningsudblæsningsforebyggelse→ FM (kvinde/mandligt ansigt)

Giftige eller farlige kemiske medier→ TG (Tongue and Groove Face)

Høj temperatur/tryk, overophedet damp, varmeoverførselsolie→ RJ (Ring Joint Face)

Materiale til ventilhus

WCB (kode C), f.eks. Z41H-25C

Temperaturområde: -29°C til 425°C

Medier: Mættet damp, varmeoverførselsolie, cirkulerende vand, diesel, smøreolie, ikke-ætsende olier

CF8 304 rustfrit stål (kode P), f.eks. Z41W-16P

Temperatur: -20°C til 425°C

Medier: Svagt surt spildevand, fødevaregodkendte medier, postevand, let ætsende kemiske væsker

CF3M 316L rustfrit stål (kode RL) f.eks. Z41W-16RL

Temperatur: -20°C til 425°C

Medier: Chloridholdige medier, havvand, svage syre/alkalikemiske råmaterialer; overlegen korrosionsbestandighed sammenlignet med 304

Forseglingstype

Z41H (Cr13 metal-til-metal hård forsegling)

Forseglingsoverflade: Cr13 rustfrit stål overlay; temperaturmodstand≤425°C

Velegnet til: Damp, olier og rene medier fri for store partikler

Bedste omkostnings-ydelsesforhold; foretrukne valg til standard termiske projekter. Z41Y (Stellite legering hårdbeklædning)

Overlegen slidstyrke, høj temperaturbestandighed og erosionsbestandighed; tåler temperaturer op til 550°C.

Anbefalede anvendelser: Overophedet damp, varmeoverførselsolie, medier, der indeholder støv eller kulstofpartikler og rørledninger, der kræver hyppig åbning/lukning.

Z41Y er det foretrukne valg til pulver og granuleret medier, da tætningsoverfladen er meget modstandsdygtig over for slid.

Z41W (Integreret tætningsflade bearbejdet direkte fra ventilhuset)

Selve ventilhusets materiale tjener som tætningsflade (anvendes almindeligvis til 304/316 rustfri stålventiler).

Kun egnet til rene, ætsende medier fri for hårde partikler; anbefales ikke til medier, der indeholder silt eller støv, da disse let kan ridse forseglingsoverfladen.

Aktiveringsmetoder

DN40–DN200: Manuelt håndhjul (standardkonfiguration).

DN250 og større: Vinkeldrev anbefales for at reducere driftsmomentet og gøre åbning/lukning lettere.

For automatisk fjernstyring: Elektriske eller pneumatiske aktuatorer kan installeres.

Pre-sales Service | Professionel rådgivning og risikofrit valg

Gratis professionel udvælgelsesservice: Vi matcher nøjagtigt ventilmodeller baseret på kundens rørledningsmedier, temperatur, tryk, driftsforhold, flangestandarder og anvendelsesscenarier, hvilket eliminerer projektrisici forårsaget af forkert valg af model, materiale eller tætningsstruktur.

Præcis tilbud og løsningsplanlægning: Vi beregner omkostninger på en-til-en basis i henhold til kundeparametre, mængder og tilpasningskrav, giver detaljerede tilbud og optimale løsninger—tilbyder gennemsigtige, rimelige priser uden vilkårlige markeringer eller skærende hjørner på materialer.

Tilvejebringelse af tekniske data og kvalifikationsdokumenter: Vi giver gratis forudsalgsadgang til produkttegninger, dimensionelle specifikationer, materialedetaljer, tryk/temperaturklassificeringer, fabrikskvalifikationer og værkstedsmuligheder, hvilket letter projektinitiering, godkendelsesindsendelser og tilbudsregistrering.

Gratis prøveinspektion, fabriksbesøg og videoinspektioner: Vi understøtter prøveanmeldelser, online videorundvisninger af produktionslinjer og værkstedsoptagelser i realtid, hvilket giver kunderne mulighed for at inspicere hele produktionen, tryktestningen og kvalitetskontrolprocessen på stedet.

Salgsservice | End-to-end-sporing, streng kvalitets- og tidsplankontrol

Bekræftelse af ordredetaljer: Dobbelttjek af model, materiale, trykklassificering, standarder, forbindelsestype, emballagekrav og forsendelsesdatoer for at eliminere fejl, udeladelser eller parameterafvigelser.

Produktionssporing og opdateringer: Foto- og videoopdateringer i realtid under hele processen—dækker planlægning, bearbejdning, ventilsamling, tætningsjustering og afsluttende trykprøvning—holde kunderne orienteret om produktionsfremskridt til enhver tid.

Omfattende kvalitetskontrol og individuel trykprøvning: Hver ventil gennemgår 1,5x hydrostatisk test og lavtryksluftforseglingstest, før den forlader fabrikken; kun nul-lækage, fejlfri enheder opbevares, hvilket sikrer streng overholdelse af acceptstandarder.

Standardiseret eksportemballage: Brug af antirustbehandlinger, slagfast emballage og massive træpaller eller trækasser i eksportkvalitet for at forhindre rust, beskadigelse eller deformation under søfragt og logistik.

Komplet dokumentationspakke: Samtidig levering af kontrakter, fakturaer, pakkelister, kvalitetsinspektionsrapporter, trykprøvningsrapporter, materialecertifikater og fortoldningsdokumenter. Alle data er krydsverificeret for konsistens, hvilket letter kundeafstemning, regnskab, toldbehandling, skatterabatter og projektaccept.

Levering til tiden: Etableret produktionsplanlægning sikrer stabil levering af både store mængder og tilpassede ordrer; tidsplaner overholdes strengt uden vilkårlige forsinkelser.

Eftersalgsservice | Hurtig respons, bekymringsfri garanti

Langtidsgarantidækning: Ægte fabriksfremstillede ventiler leveres med en formel garanti; gratis reparation, udskiftning og teknisk support ydes inden for garantiperioden for problemer, der ikke er forårsaget af menneskelige fejl eller driftsmæssigt misbrug.

24-timers hurtig respons: Øjeblikkelig konsultation, svar og løsning på installationsforespørgsler, driftsfejl eller problemer med applikationskompatibilitet—ingen forsinkelser eller forbikørsel.

Installationsvejledning og teknisk support: Gratis rådgivning om installationsmetoder, forholdsregler ved brug og vedligeholdelsesprocedurer for at sikre korrekt drift (f.eks. strengt forbud mod drosling for skydeventiler, forklaringer om egnethed til høje temperaturer for hårdt forseglede ventiler osv.).

Korrekt håndtering af eftersalgsproblemer: Øjeblikkelig verifikation, udskiftning eller udbedring i tilfælde af forsendelsesskader, produktfejl eller kompatibilitetsproblemer, hvilket sikrer problemfri accept af klientprojekter og eksportordrer. Omfattende eftersalgssupport til eksporthandel: Vi hjælper oversøiske kunder med fortoldningsforespørgsler, indsendelse af dokumenter og koordinering af destinationshavne for at sikre en problemfri opfyldelse af internationale ordrer.

Hvorfor vælge Bolaisi GB-Standard portventiler?

Leder du efter en GB-standard lukkeventil, der har en stor boring, lav strømningsmodstand, højtemperaturmodstand og automatiseringskompatibilitet? Vælg Bolaisi Z41-serien skydeventil. Bygget ved hjælp af modne støbeprocesser i rustfrit stål og valideret gennem omfattende rørledningstest under forskellige driftsforhold, gennemgår disse ventiler streng kvalitetskontrol på hvert trin. Som professionel industriel ventilleverandør tilbyder vi en one-stop-løsning med et komplet udvalg af specifikationer og trykklassificeringer—dækker rørstørrelser fra DN15 til DN1200—gør afspærring af hovedrørledningen sikrere og vedligeholdelsesfrit. Ved at vælge Bolaisi GB-standard portventiler opnår du fire kernefordele: ultralav flowmodstand, tovejs nullækage, højtemperaturmodstand og nem automatiseringsintegration.

FAQ (ofte stillede spørgsmål)

Spørgsmål 1: Kan skydeventiler bruges til at regulere flow eller fungere i en delvis åben position i længere perioder?

A: Portventiler er designet til fuld-åben/fuld-lukke afspærringsservice; at bruge dem til drosling (delvis åbning) anbefales ikke. Langvarig delvis åbning udsætter portens tætningsflade for højhastighedsvæskeerosion, hvilket fører til hurtig tætningsslid og intern lækage. Til flowregulering anbefales kugleventiler eller kontrolventiler.

Q2: Hvilken type tætning skal vælges til høj temperatur (400°C) damprørledninger?

A: Til damptemperaturer over 150°C, metal-til-metal hårdt forseglede skydeventiler skal anvendes. Til vand, gas eller olie med omgivelsestemperatur er bløde PTFE-tætninger egnede og mere omkostningseffektive.

Spørgsmål 3: Kan WCB ventillegemer i støbt stål bruges til havvand eller medier med højt indhold af chloridioner?

A: WCB kulstofstål er kun egnet til rent vand, damp og olie. Til ætsende miljøer med høje chloridionniveauer—såsom havvand eller bejdseprocesser—ventilhuse i rustfrit stål (304 eller 316) er påkrævet.

Q4: Hvis der opstår en lille lækage ved ventilstammen, skal ventilen så fjernes fra rørledningen til reparation?

A: Det er ikke nødvendigt at fjerne ventilhuset. Reparationer kan fuldføres ved blot at løsne den øvre pakning og udskifte den indvendige fleksible pakning; processen er ligetil og minimerer nedetiden.

Spørgsmål 5: Kan en elektrisk aktuator eftermonteres til en manuel skydeventil?

A: Ja. Da ventilhusene har standardiserede forlængede stammer, kan en automatiseringsopgradering opnås ved blot at matche ventilen med en elektrisk eller pneumatisk aktuator med det passende drejningsmoment—ingen grund til at udskifte selve ventilhuset.

Q6: Kan PN16- og PN25-flanger parres sammen?

A: Det anbefales ikke at blande dem. Flenger med forskellige trykklassificeringer er forskellige i tykkelse, boltspecifikationer og trykbærende standarder; blanding af dem udgør sikkerhedsrisici såsom højtrykslækage eller flangedeformation. Udvælgelsen skal stemme overens med rørledningens designtryk.

Spørgsmål 7: Hvordan kan vanskelighederne ved at betjene skydeventiler med stor boring (DN600 og derover) løses?

A: Slukningsventiler med stor boring leveres som standard med en snekkegearmekanisme for at reducere det drejningsmoment, der kræves til manuel betjening; til automatiseringsprojekter er der monteret elektriske eller pneumatiske aktuatorer for at muliggøre fjernbetjening, one-touch åbning og lukning.

Q8: Hvor ofte skal portventiler vedligeholdes? Skal sliddele periodisk udskiftes?
