Sprocket Wafer Knife Gate Valves i rustfrit stål

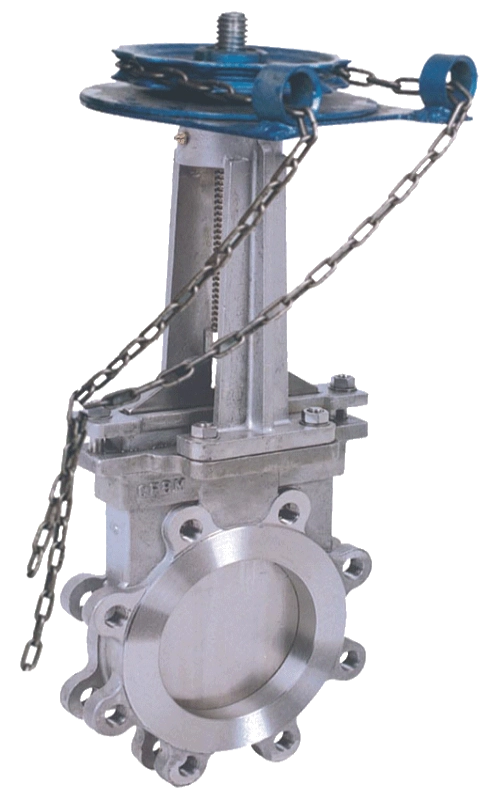

PZL73H Rustfrit stål Sprocket Wafer Knife Gate Valve er en afspærringsventil specielt designet til transport af medier, der indeholder urenheder. Den har et tandhjulsdrevet design med en skarp kniv-type port. Ved at dreje kædehjulet for at løfte eller sænke ventilspindelen, kan det effektivt afskære faste partikler og fibrøse urenheder i mediet, når det er lukket, hvilket fundamentalt forhindrer blokering af rørledningen.

Ventilen er fuldt lavet af 304/316 rustfrit stål med enestående korrosionsbestandighed, velegnet til lavt til medium tryk og korrosive arbejdsforhold, der involverer medier med høj viskositet og urenheder. Den har en kompakt struktur, lav vægt og arbejdsbesparende drift, hvilket gør den især ideel til snævre installationsrum og scenarier, der kræver et højt manuelt betjeningsmoment.

Det er meget udbredt i mellemstore og store rørledninger i industrier som spildevandsbehandling, mineaffald, papirmasse, byggematerialepulver osv. Med pålidelig ydeevne er PZL73H Rustfrit stål Sprocket Wafer Knife Gate Valves blevet det foretrukne afspærringsudstyr til urenhedsholdige medierørledninger i forskellige industrier.

Kerne tekniske parametre

Kerneattributter

● Strukturtype: Knivformet portskive, udvendig skrue og åg, kort flade-til-ansigt design, sparer installationsplads og egnet til snævre arbejdsforhold.

● Tilslutningstype: Waferforbindelse, overholder strengt GB/T 12221-standarden for waferventilinstallation, nem at installere uden ekstra stor plads, hvilket reducerer omkostningerne til rørledningskonstruktion.

● Forseglingstype: Metalhård forsegling, hård legering overlejring på forseglingsoverfladerne af portskive og sæde, stabil tætningsydelse, modstandsdygtig over for erosion fra medier med hårde partikler, forlænget levetid.

● Driftstype: Tandhjulsdrev, drejningsmoment forstærket af kædetransmission, arbejdsbesparende manuel betjening, der løser vanskeligheden ved manuel betjening af ventiler med stor boring.

● Husmateriale: Rustfrit stål (304/316), fremragende korrosionsbestandighed, velegnet til medier med forskellige korrosionsniveauer og langvarig brug under stærkt korrosive forhold.

● Flowkanalfunktion: Lige kanal med fuld boring, ingen drosselmodstand, jævnt medieflow, stærk anti-tilstopningsevne, undgår ophobning af urenheder, der påvirker ventildriften.

Modelfortolkning

Hvert bogstav og tal i model PZL73H har en klar betydning, der hjælper købere med hurtigt at identificere specifikationer og nøjagtigt matche kravene:

● P: Slaggetløb / knivformet struktur, tydeligt markeret som knivventil, specielt designet til medier, der indeholder urenheder.

● Z: Portventil, definerer hovedventilkategorien.

● L: Sprocket Drive, angiver driftstilstanden, hvilket fremhæver arbejdsbesparende fordel.

● 7: Wafer Connection, definerer installationsforbindelsestypen for generel wafer installation.

● 3: Udvendig skrue og åg, markerer strukturtypen for bekvem vedligeholdelse efter installation.

● H: Sædeflade overlejret med hård legering, viser forseglingsoverfladeprocessen, hvilket fremhæver forseglingspålidelighed.

Komponentmaterialer

Kernekomponenter i rustfrit stål Sprocket Wafer Knife Gate Valves er strengt udvalgt for korrosionsbestandighed, slidstyrke og levetid:

● Ventilhus/ventilpladeramme: 304/316 rustfrit stål, høj styrke og korrosionsbestandighed, valgfri i henhold til medium korrosivitet.

● Knivportskive: Rustfrit stålsubstrat + Stellite-overlejring, kanthårdhed ≥ HRC 55, høj skarphed til at skære faste urenheder effektivt, slidstærkt og erosionsbestandigt.

● Ventilsæde: Rustfrit stål med hård legeret overlejring, specielt til hårde partikelmedier, slidbestandig tætningsoverflade, der sikrer langtidsstabil tætning.

● Ventilspindel: 304 rustfrit stål, forkromet overflade, forbedret slid- og korrosionsbestandighed, undgår rust og fastklemning under langvarig brug.

● Gland Packing: Fleksibel grafitpakning, høj temperatur- og korrosionsbestandig, fremragende tætning for at forhindre lækage.

● Kædehjul / kæde: Rustfrit stål, velegnet til langvarig brug under korrosive forhold, ikke let at ruste eller beskadige, hvilket sikrer stabil transmission.

Design & Manufacturing Standards

Hele produktionen overholder nationale og industrielle standarder med streng kvalitetskontrol:

● Generelt design af knivsluseventiler: JB/T 8528, CJ/T 282

● Wafertilslutningsmål: GB/T 12221

● Tandhjulstransmissionsdele: GB/T 1243

● Tryk-temperaturklassifikationer: GB/T 12224

● Ventiltest og inspektion: GB/T 13927, JB/T 9092

● Materiale i rustfrit stål: ASTM A182

Udvælgelse & Installation & Vedligeholdelsespunkter

Udvælgelsespunkter

● Til stærkt ætsende medier (syre-alkali-slam) foretrækkes 316 rustfrit stål; 304 rustfrit stål kan bruges til generelle partikelholdige medier for at reducere omkostningerne og samtidig sikre stabilitet.

● For ventiler med stor boring (DN ≥ 500) anbefales 1:10 kædehjul med høj udveksling for yderligere at reducere manuel betjeningsindsats.

Installationspunkter

● Hold koaksialt med rørledningsflanger, spænd boltene symmetrisk og jævnt for at undgå deformation af kroppen og lækage.

● Reserver tilstrækkelig rotationsplads på kædehjulets betjeningsside for jævn bevægelse.

● Rengør urenheder og svejseslagge i rørledningen før installation; installer filtre opstrøms og nedstrøms for bedre beskyttelse.

Vedligeholdelsespunkter

● Smør kædehjul og kæde regelmæssigt for at forhindre rust og blokering.

● Åbn og luk ventilen med jævne mellemrum under urenhedsholdige forhold for at rense ophobet slagge mellem skive og sæde, hvilket bibeholder tætning og betjeningsfleksibilitet.

Produktfordel

PZL73H Sprocket Wafer Knife Gate Valves i rustfrit stål har en konstruktion af helt rustfrit stål, højeffektiv knivport og arbejdsbesparende tandhjulsdrev, der passer perfekt til urenhedsholdige og stærkt korrosive applikationer. Kompakte, nemme at installere og vedligeholde, de løser effektivt industriens smertepunkter såsom blokering af rørledninger, vanskelig betjening og tætningslækage. De bruges i vid udstrækning i mellemstore og store rørledninger på tværs af industrier og fungerer som en pålidelig afspærringsløsning til urenhedsholdige mediesystemer.
